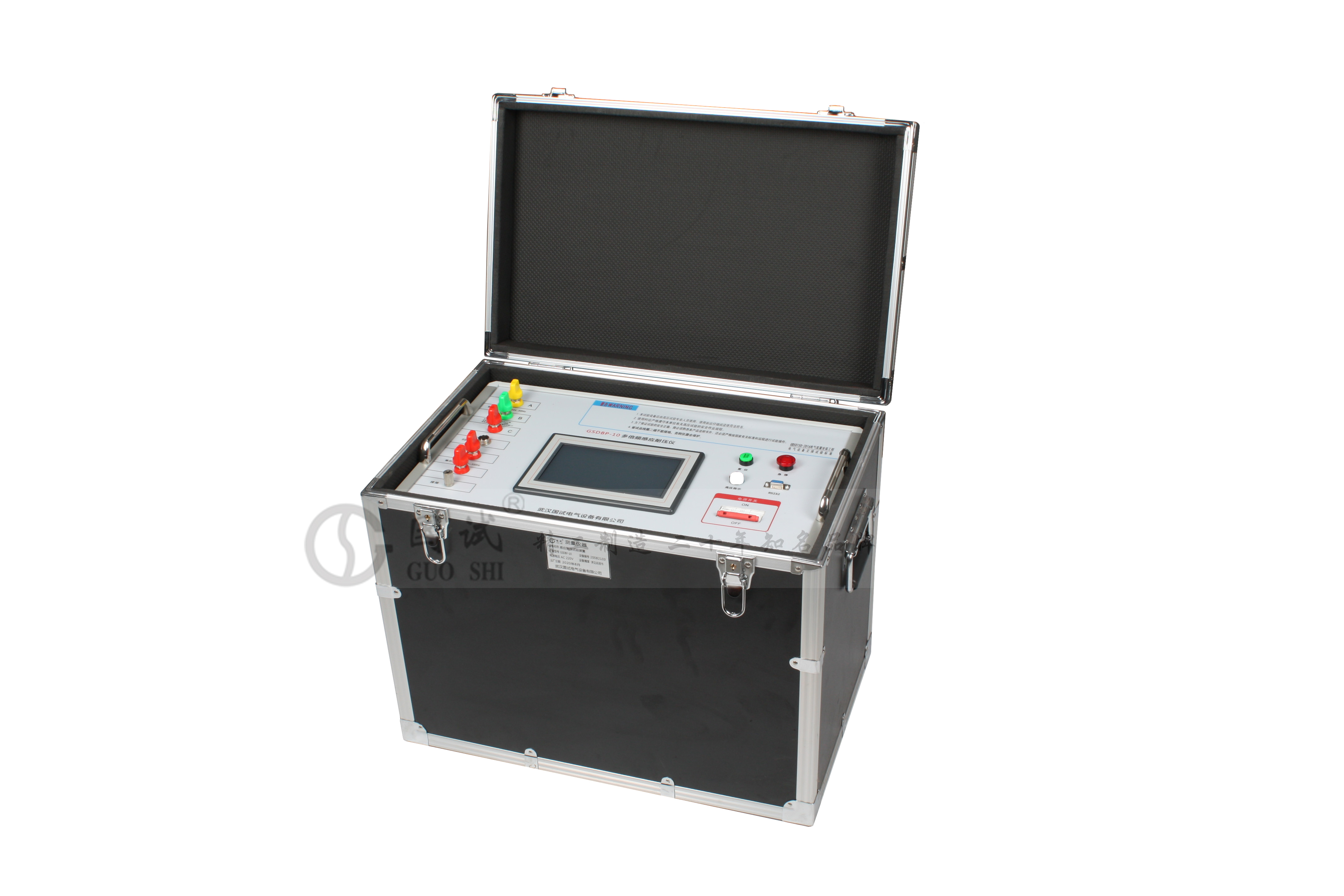

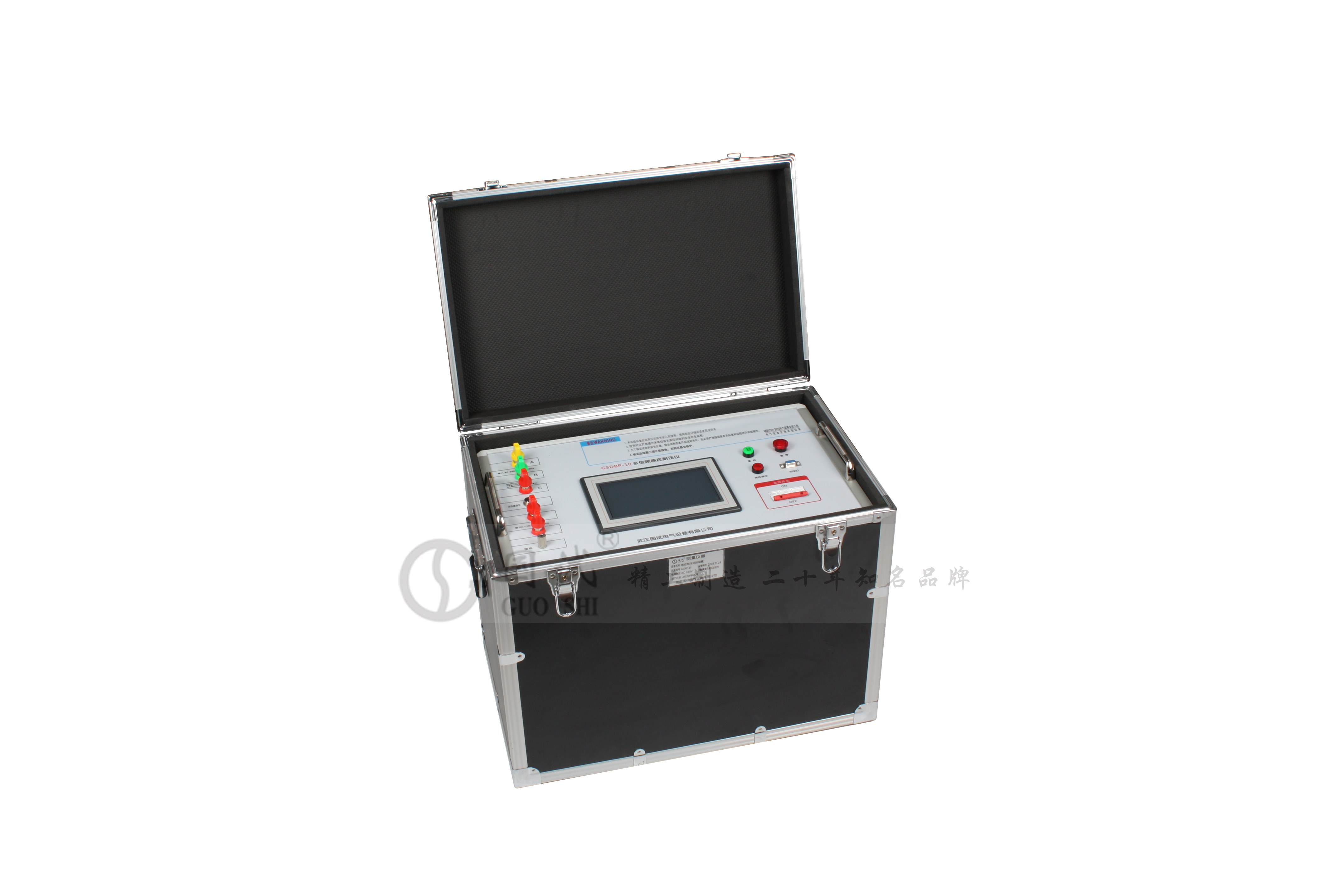

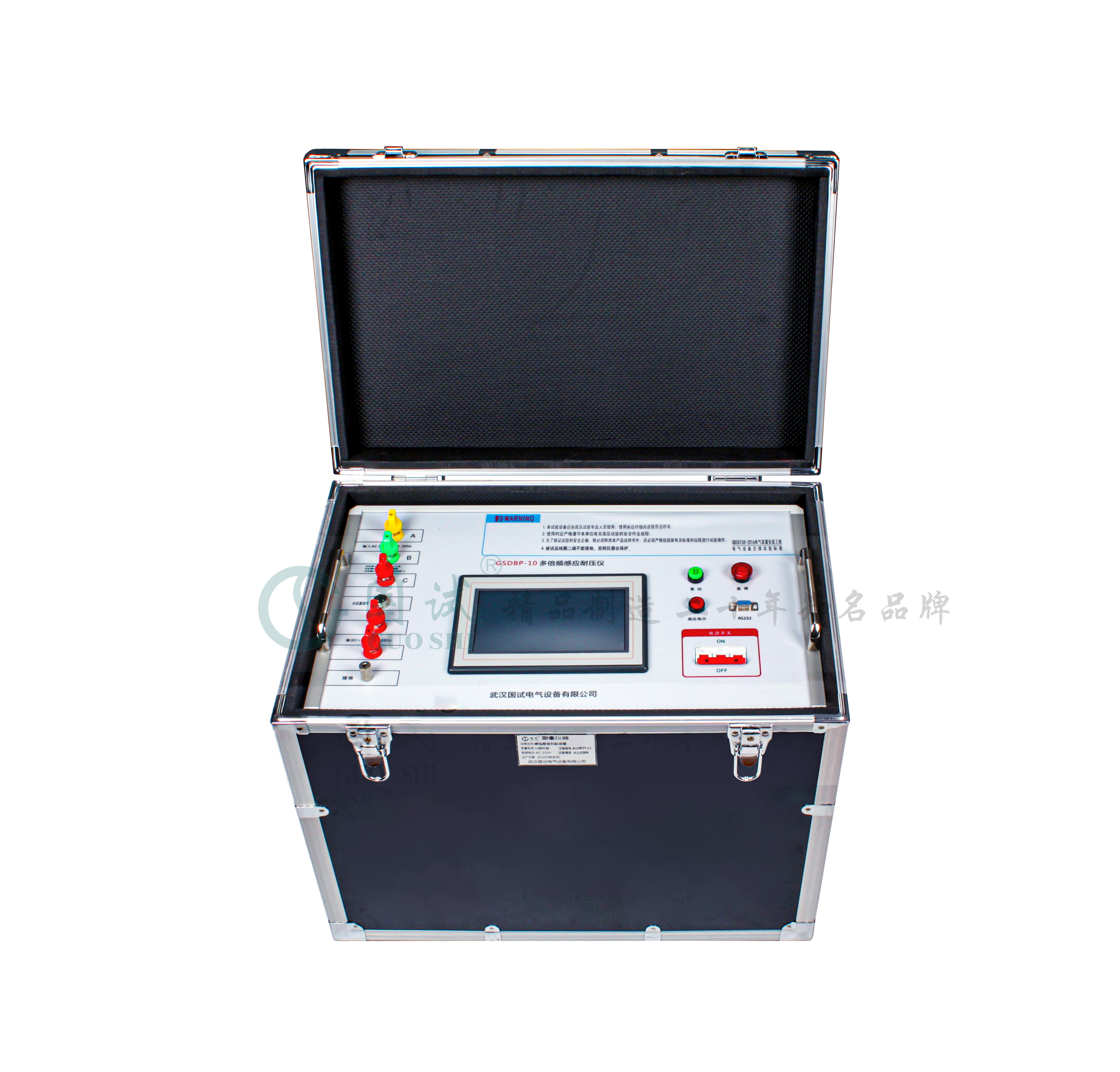

GSDBP系列 多倍频感应耐压试验装置
互感器检测设备
GSDBP系列多倍频感应耐压试验装置主要用于对电力系统中具有绕组的电气设备进行感应耐压试验，通过施加高于额定频率的正弦电压，考核设备绕组的绝缘强度和匝间、层间绝缘性能，其适用场景广泛，涵盖电力设备的生产制造、安装调试、运行维护等多个环节。 广泛用于对电压互感器作倍频感应耐压试验; 对电力变压器进行分相的倍频感应耐压试验; 对其它感应线圈式的电气产品作倍频感应耐压试验。
产品概述 Product Overview
感应耐压试验是保障变压器（或互感器）产品质量符合国家标准的关键环节，而针对其绕组匝间、层间、段间及相间纵绝缘的感应耐压试验，更是绝缘试验中的核心项目。这类纵绝缘试验需借助倍频电源装置施加试验电压来完成。
为满足上述试验需求，我公司研发制造了GSDBP系列多倍频感应耐压试验装置。经广大用户实践验证，该装置操作简便、性能可靠，能出色适配变压器及互感器的感应耐压试验要求。
参考标准：DL/T 848.4-2019《高压试验装置通用技术条件 第4部分：三倍频试验变压器装置》
产品特点 Product Features
1.该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等。采用触摸式操作方式。
2.可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
3.内置LC滤波回路，保证波形畸变率在指标范围内。
4. 体积小、重量轻，便于携带，便于大功率化。
5. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
6. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。
产品参数 Product Parameters
1. 容量：5-100KVA（可按照需求定制）
2. 输入电压： AC三相，380V±10%
输入电压： AC两相，220V±10%（输出容量减半）
3. 电源频率：50Hz
4. 输出电压：0~300V、0～400V 、0～500V 、0～1000V (特殊电压可定做)
5. 输出频率：50Hz、100Hz、150Hz、200Hz、250Hz、300Hz（可选）
6. 波形畸变率：<3%
7.空载运行时间：≤5分钟
8. 负载运行时间：40 - 60S
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
多倍频主机 |
1台 |
|
2 |
分压器 |
1台 |
|
3 |
试验连接线 |
2根 |
|
4 |
接地线 |
1根 |
|
5 |
说明书 |
1份 |
|
6 |
检验报告 |
1份 |
|
7 |
合格证 |
1份 |
|
8 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
