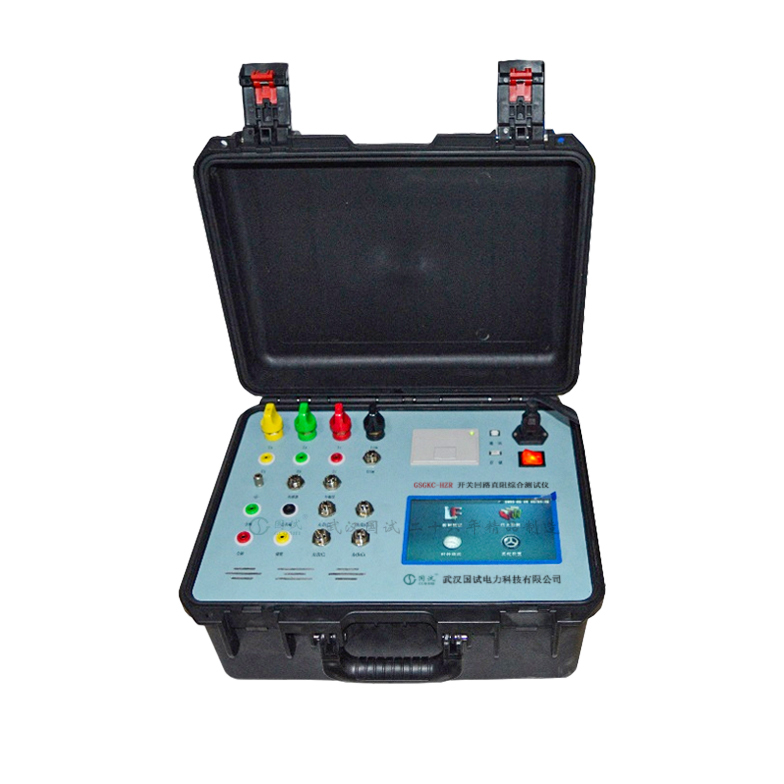

GSGKC-HZR开关回路直阻综合测试仪（三合一）
断路器（开关）测试仪器
该设备不仅可以同时满足断路器机械特性测试、回路电阻测试以及直流电阻测试的需求，而且简化了接线和操作，还辅以真人语音实时播报和智能设备无线操控的加持，使测试试验过程更加简洁方便且高效。
产品概述 Product Overview
在电力设备的交接试验和预防性试验中，断路器的低压测试项目中通常都包含机械特性测试、回路电阻测试以及直流电阻测试，为完成试验任务，通常需要携带两套设备进行试验。即便少数设备支持两种测试功能，它们每次大多也只能进行单相回路电阻的，接线和操作略显繁琐，工作效率有待提高。
本机设计团队有多年现场工作经验，对上述实际情况有充分的认识和理解，通过硬件设计和软件优化，针对性的提出了一套解决方案。在保留实现单一测试功能的前提下，创新性的实现了一种智能化测试模式。该模式不仅满足现场的测试需求，同时极大简化了接线和操作，再辅以真人语音实时播报和智能设备无线操控的加持，使测试试验过程更加简洁方便且高效。
参考标准： GB50150-2016《电气装置安装工程电气设备交接试验标准》
DL_T 596-2021《电力设备预防性试验规程》
DL/T 846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》
DL/T 845.4-2019《电阻测量装置通用技术条件 第4部分：回路电阻测试仪》
DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》
产品特点 Product Features
- 适用于国内外主流型号的高压断路器，并配备直线行程传感器和增量旋转传感器。其中增量旋转传感器安装可实现无方向安装，配以专用的梅花接口，使安装更加简单稳定。
- 提供10kV高压断路器专用航插接口，实现合分闸及储能线圈接线的快速、安全、可靠，杜绝因接线而引发的安全隐患。
- 采用7英寸电阻式彩色触摸屏，全中文菜单显示，真人语音播报，支持智能设备无线连接控制，可生成特定格式Word测试报告，方便数据存储打印。
- 本机设有智能顺序测试模式，该模式下可自由选择机械动特性、回路电阻、低电压动作等测试功能，并实现智能高效排序以节约时间。
- 仪器最大支持999组测试数据存储，测试参数断电不丢失，机械特性试验可生成时间-位移图谱和动态电流示意图谱，速度数据可进行测后再次分析。提供U盘存储接口，方便数据保存。
- 提供USB通讯接口，可实现二次编程控制。
产品参数 Product Parameters
◆使用环境
输入电源：220V±10%，50Hz±10%
大气压力：86～106kpa
温 度：－10～40℃
湿 度：≦80%RH
◆安全性能
绝缘电阻：>2MΩ
介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
◆基本参数：
断路器机械特性测试参数表(表1)
|
|
量程 |
分辨率 |
误差 |
||
|
时间 |
0-4000ms |
0.1ms |
±1%±1个字 |
||
|
行程 |
真空断路器 |
50mm |
0.1mm |
±1%±1个字 |
|
|
SF6断路器 |
300mm |
||||
|
少油断路器 |
1000mm |
||||
|
输出 |
电压 |
DC5-270V数字可调 |
1V |
±1%±1个字 |
|
|
电流 |
20A（瞬时） |
0.01A |
±1%±1个字 |
||
|
速度 |
20.000m/s |
0.001m/s |
±1%±1个字 |
||
|
时间测量通道 |
12路金属断口 |
||||
|
数据图形 |
时间-断口、时间-位移、时间-电流 |
||||
回路电阻测试参数表(表2)
|
量程 |
分辨率 |
误差 |
输出电流 |
工作方式 |
|
0-50mΩ |
0.1μΩ |
±0.5%±2个字 |
100A |
连续测量 |
直流电阻测试参数表(表3)
|
量程 |
分辨率 |
误差 |
测试电流 |
|
5mΩ-20kΩ |
0.1μΩ |
±0.2%±2个字 |
≤3A |
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
|
主机 |
一台 |
|
|
100A回路电流电压平行测试线 |
一套 |
|
|
100A回路电流测试线 |
一套 |
|
|
回路电压测试线 |
一套 |
|
|
回路电压转接线 |
一套 |
|
|
10kV断路器专用航插 |
一个 |
|
|
分合闸及储能线圈电源测试线 |
一套 |
|
|
断口状态测试线 |
一套 |
|
|
三端短接线 |
一套 |
|
|
外触发测试线 |
一套 |
|
|
传感器延长线 |
一套 |
|
|
磁力万向支架 |
一个 |
|
|
角度传感器套件 |
一套 |
|
|
直线传感器套件 |
一套 |
|
|
传感器安装工具 |
一套 |
|
|
打印纸 |
一卷 |
|
|
20A保险 |
一个 |
|
|
透明接地线 |
一根 |
|
|
AC220V三芯电源线 |
一根 |
|
|
20mm开口鳄鱼钳套件 |
一套 |
|
|
10mm封闭鳄鱼钳套件 |
一套 |
|
|
检验报告 |
一份 |
|
|
合格证 |
一份 |
|
|
保修卡 |
一份 |
|
|
说明书 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
