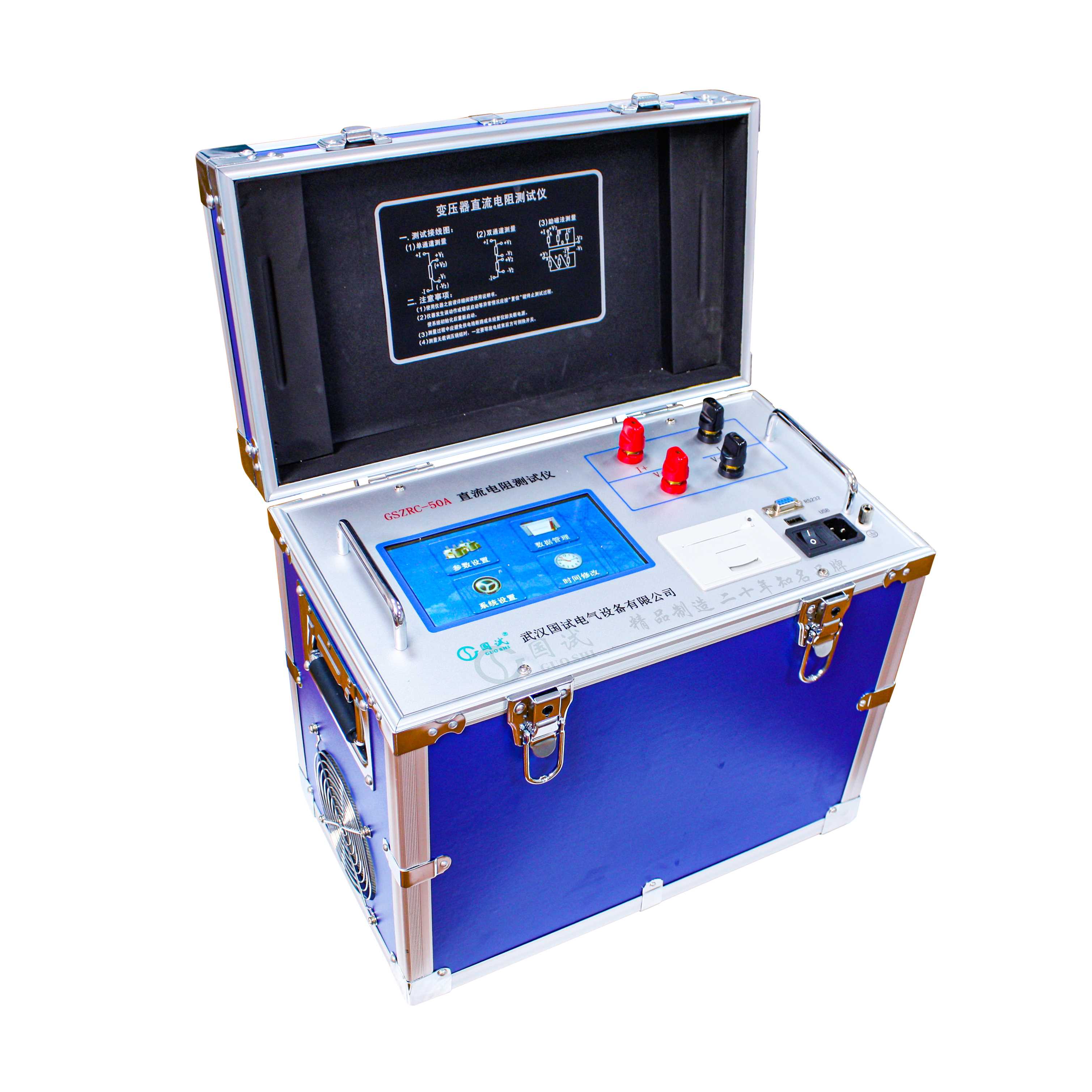

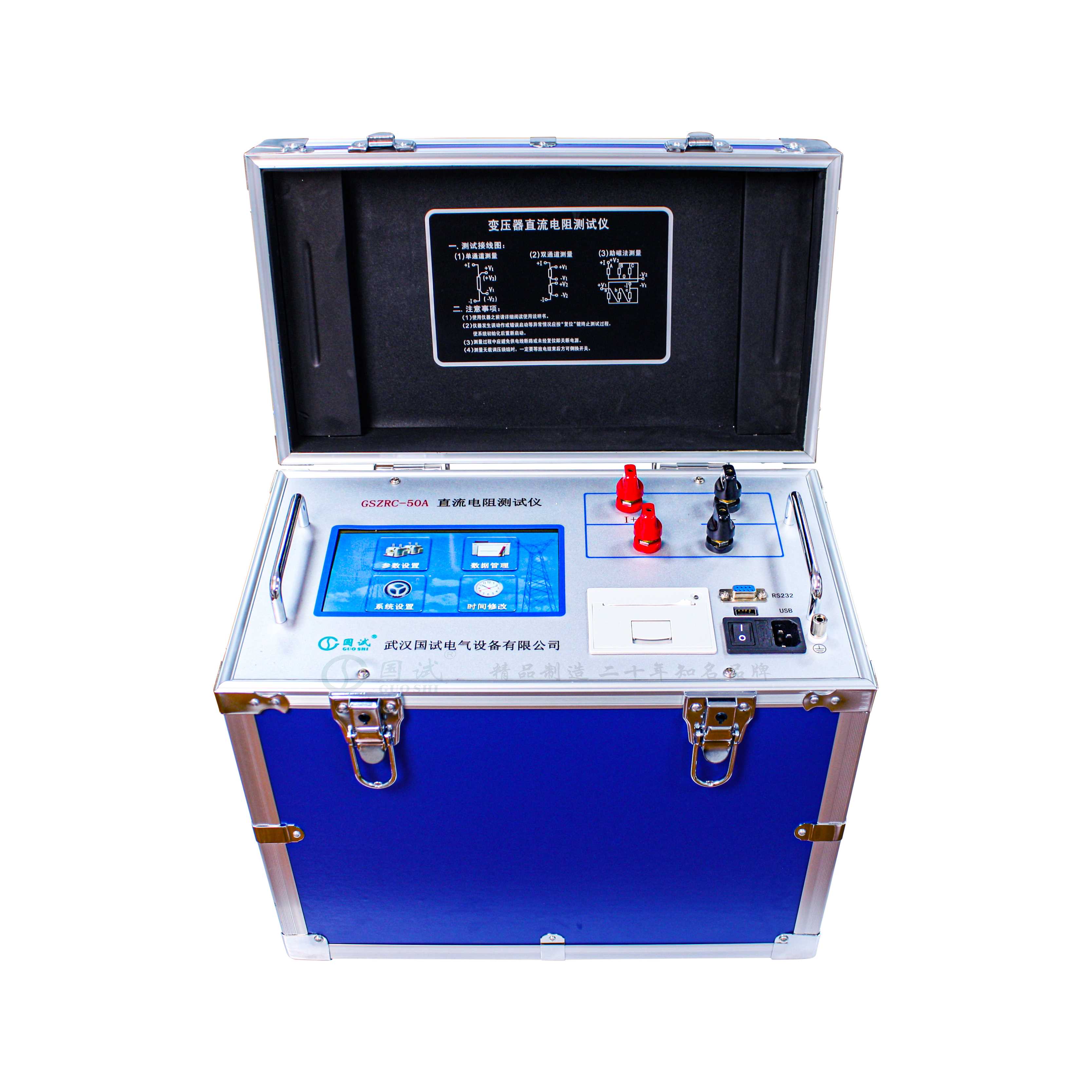

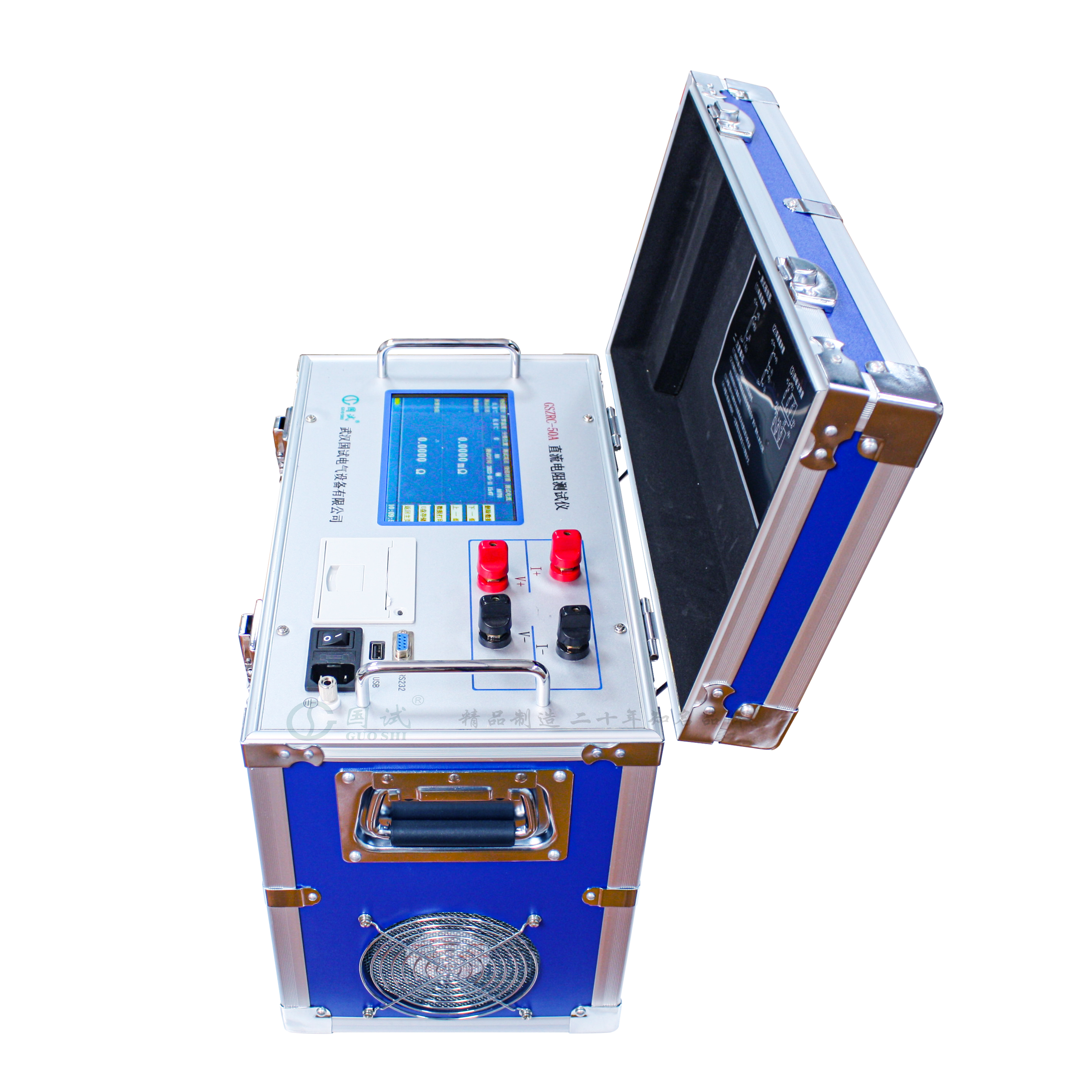

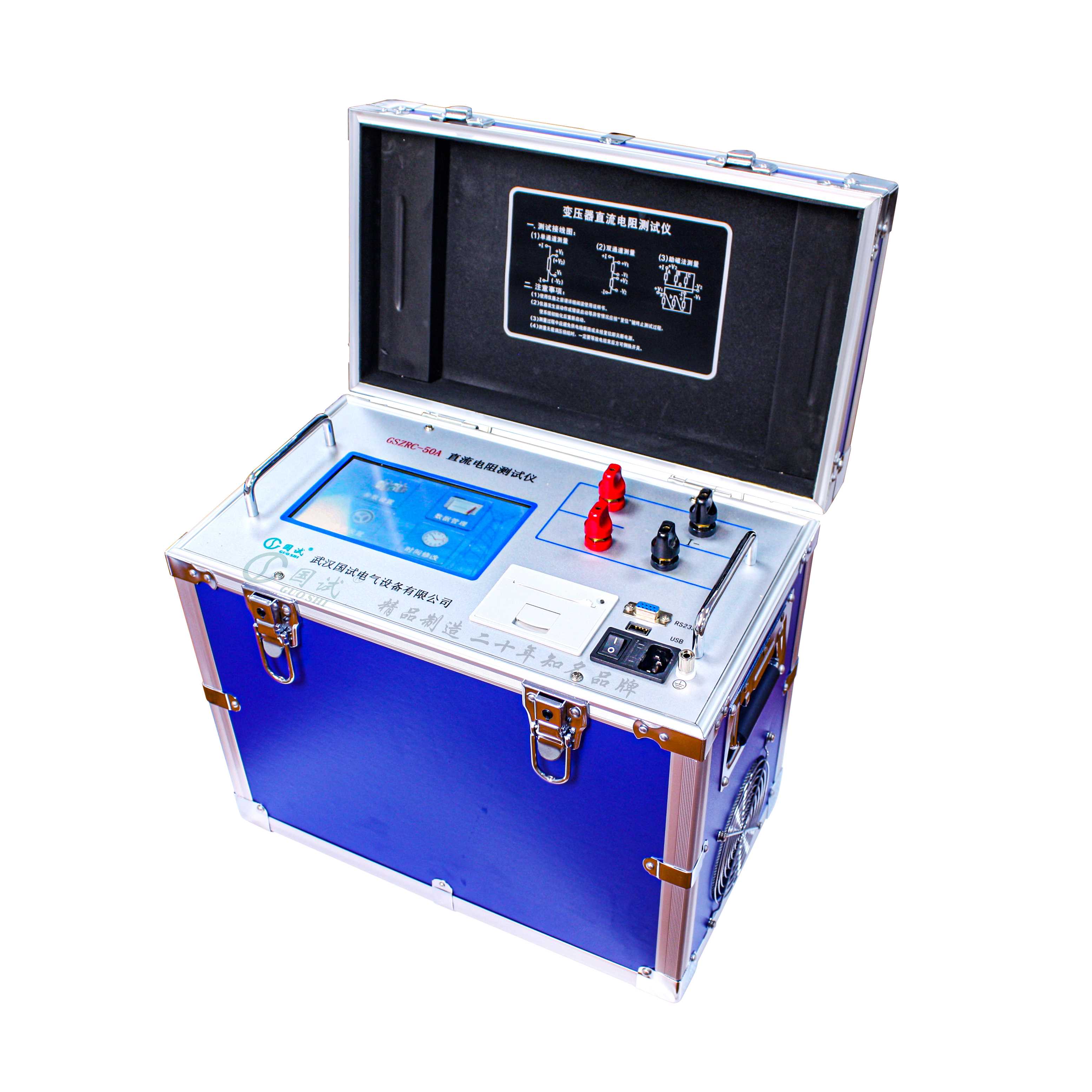

GSZRC系列 直流电阻测试仪

产品概述 Product Overview

---



变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

参考标准： DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》



产品特点 Product Features

---



1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。

6、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。

7、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

8、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。

9、自带面板式微型打印机，可汉化打印测量结果。

10、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。



产品参数 Product Parameters

---



型号	测试电流档位	测量范围	准确度	保险管
GSZRC-20A	1A、2.5A、5A、10A、20A	100μΩ～20Ω	±(0.2%+2字)	5A
	<20mA	10Ω-20KΩ	±(0.5%+2字)
GSZRC-40A	2.5A、5A、10A、20A、40A	50μΩ～8Ω	±(0.2%+2字)	10A
	<20mA	10Ω-20KΩ	±(0.5%+2字)
GSZRC-50A	2.5A、5A、10A、20A、50A	40μΩ～8Ω	±(0.2%+2字)	10A
	<20mA	10Ω-20KΩ	±(0.5%+2字)
GSZRC-60A	5A、10A、20A、40A、60A	100μΩ～4Ω	±(0.2%+2字)	10A
	<20mA	10Ω-20KΩ	±(0.5%+2字)
GSZRC-100A	5A、20A、50A、100A	50μΩ～4Ω	±(0.2%+2字)	10A
	<20mA	10Ω-20KΩ	±(0.5%+2字)



项目	技术指标及参数	备注
最小分辨率	0.1μΩ
显示	液晶显示器	电阻显示有效数字为4 位
数据存储	1000组
工作环境	相对湿度:<80%RH，不结露	环境温度: -20℃～40℃
电源	AC 220V±10V，50Hz±1 Hz
最大功耗	200W	可选配电池
外形尺寸	主机：360*290*170（mm） 线包：360*230*290（mm）
测试线长度	标配13米	长度可以定制





配置清单 Configure The Manifest

---



序号	名称	数量
1	测试仪主机	1台
2	测试线）	1套
3	电源线	1根
4	保险管	2个
5	打印纸	2卷
6	地线	1个
7	串口线	1个
8	试品
9	说明书	1份
10	合格证	1份
11	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
