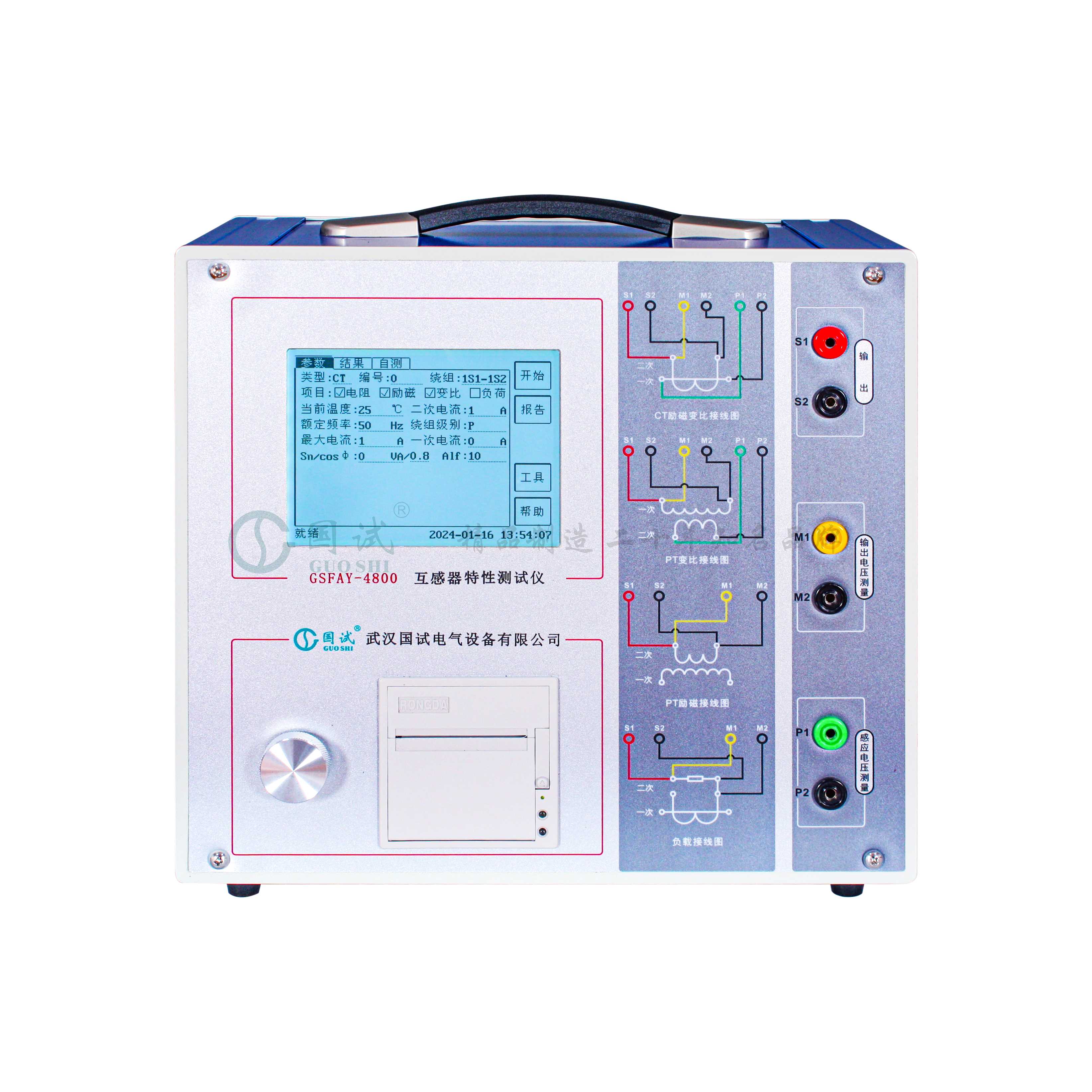

GSFAY-4800 变频互感器综合测试仪
互感器检测设备
变频互感器综合测试仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
产品概述 Product Overview
变频互感器综合测试仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
参考标准：GB/T 20840.1-2010《互感器 第1部分:通用技术要求》
GB/T 20840.2-2014《互感器 第2部分：电流互感器的补充技术要求》
GB/T 20840.3-2013《互感器 第3部分：电磁式电压互感器的补充技术要求》
产品特点 Product Features
-
功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类电磁式PT及电容式PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
-
自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
-
测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207、GB20840、IEC61869等各类新老互感器标准，依照互感器类型和级别自动选择相应标准进行性能分析。
-
基于先进的低频法测试原理，能满足拐点高达30kV的CT测试。
-
界面友好美观，全中文图形界面。
-
装置可存储1000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
-
测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
-
易于携带，装置重量<9Kg。
产品参数 Product Parameters
-
测试用途
保护类CT，保护类PT
输出
0~180Vrms，12Arms，36A（峰值）
电压测量精度
±0.2%
CT变比
测量
范围
1~30000
精度
±0.2%
PT变比
测量
范围
1~10000
精度
±0.2%
相位测量
精度
±5min
分辨率
0.5min
二次绕组电阻测量
范围
0~300Ω
精度
0.2%±2mΩ
二次负载测量
范围
0~300VA
精度
0.2%±0.2VA
输入电源电压
AC220V±10%，50Hz
工作环境
温度：-10οC~50οC， 湿度：≤90%
尺寸、重量
尺寸330mm×310mm×170mm
重量<9kg
配置清单 Configure The Manifest
|
序号 |
设备名称 |
数量 |
|
1 |
主机 |
1台 |
|
2 |
电源线 |
1根 |
|
3 |
测试线 |
1套 |
|
4 |
接地线 |
1根 |
|
5 |
鳄鱼夹 |
6个 |
|
6 |
U型插片 |
4个 |
|
7 |
U盘 |
1根 |
|
8 |
保险管 |
5个 |
|
9 |
说明书 |
1份 |
|
10 |
检验报告 |
1份 |
|
11 |
合格证 |
1份 |
|
12 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
