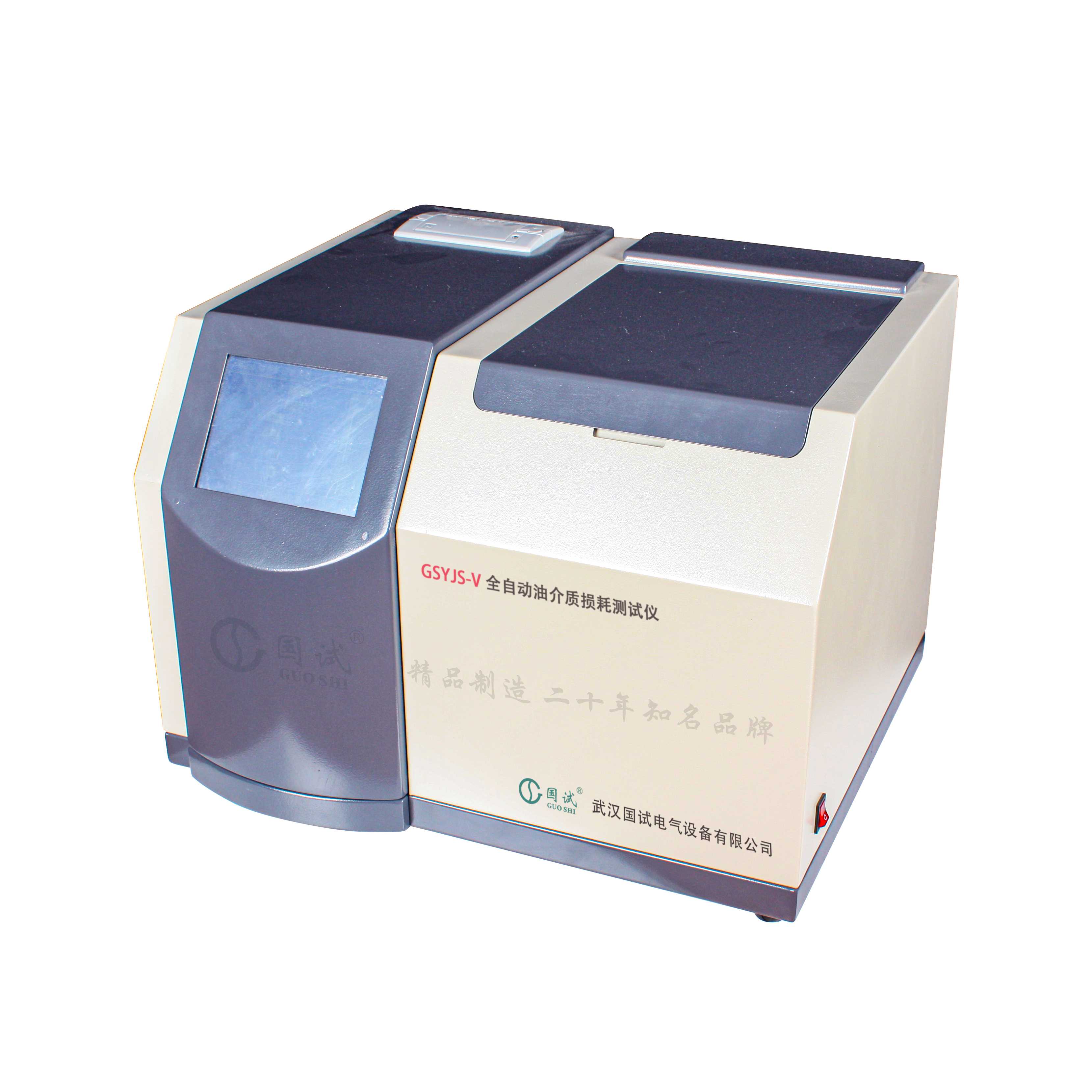

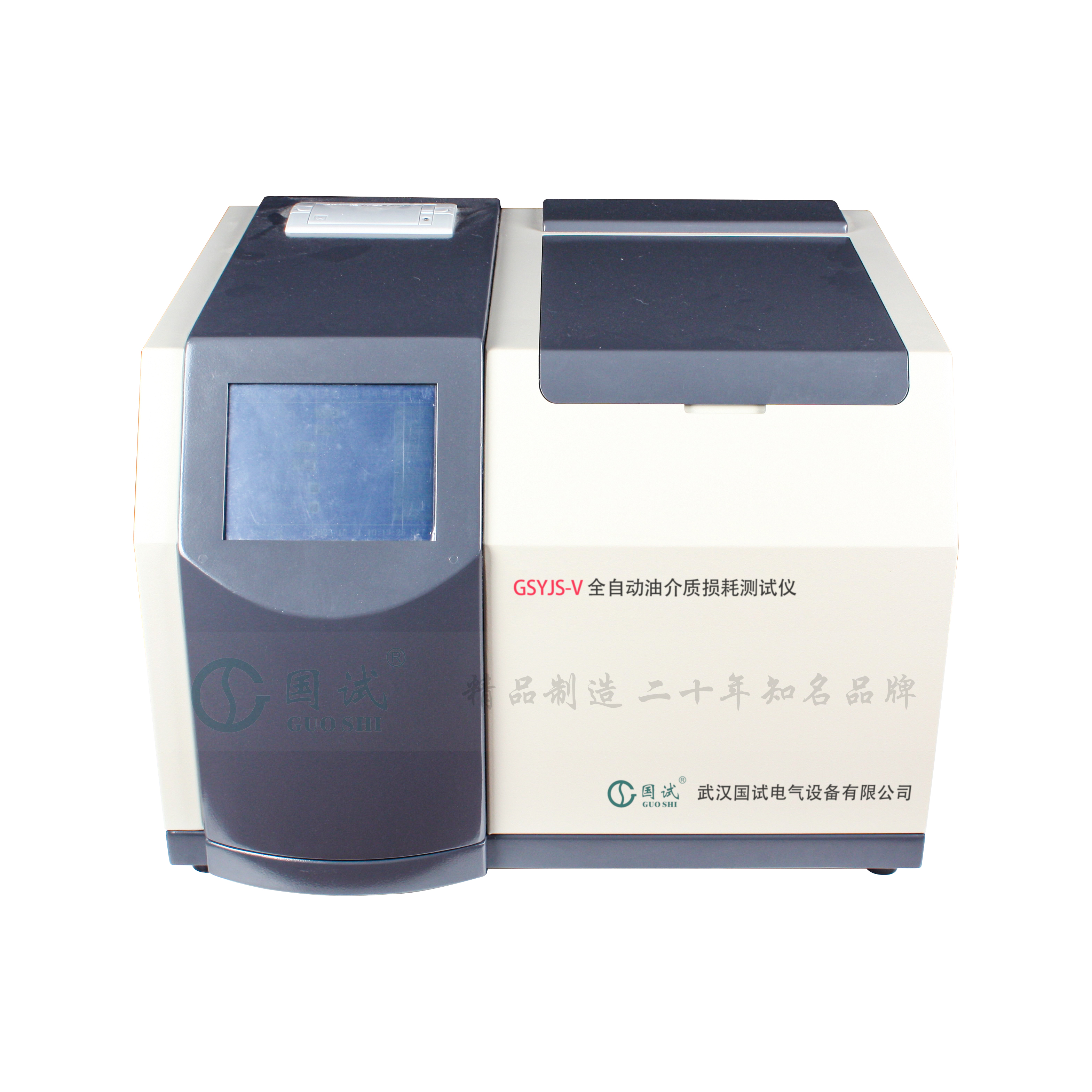

Name: GSYJS-V 全自动油介质损耗测试仪
Brand: 武汉国试电力科技有限公司

产品概述 Product Overview

GSYJS-V 全自动油介质损耗测试仪依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕5.7寸TFT纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

参考标准：GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》

产品特点 Product Features

油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。
这款产品外观精致，开盖可用；新款不锈钢油杯设计，测试数据更准确、性能更稳定；三步拆装，操作更便捷。
仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。
试验参数设置方便。温度设置范围40～120℃，交流电压设置范围200～2200V，直流电压设置范围200～500V。
采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果。
自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。
空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。
仪器以RAM9平台为核心，测试精度高、速度快。

产品参数 Product Parameters

电源电压： AC 220V±10%

电源频率： 50Hz/60Hz ±1%

测量范围：电容量 5pF～200pF

相对电容率 1.000～30.000

介质损耗因数 0.00001～100

直流电阻率 2.5 MΩm～20 TΩm

测量精度：相对电容率 ±（1～10）%读数

介质损耗因数 ±(5%读数±0.0002)

直流电阻率 ±10%读数

分辨率：电容量 0.01pF

相对电容率 0.001

介质损耗因数 0.00001

测温范围： 40～120℃

温度测量误差： ±0.5℃

交流实验电压： 200～2200V 连续可调，频率50Hz

直流试验电压： 200～500V 连续可调

功耗： 500W

外型尺寸： 460mm× 370mm×330mm

总重量： 25Kg

环境温度： 0℃～40℃

相对湿度： <75%

配置清单 Configure The Manifest

序号	名称	数量
1	主机	1台
2	油杯	3套
3	10A三芯电源线	1根
4	4A保险管	1个
5	保险管	2个
6	搅拌子	2个
7	镊子	1只
8	打印纸	1卷
9	地线	1根
10	说明书	1本
11	检验报告	1份
12	合格证	1份
13	保修卡	1份

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
