GSLDC-400/20 全自动雷电冲击电压试验系统成套装置
雷电冲击试验装置
冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。 100～10000kV系列各种容量成套冲击电压（电流）试验装置。并可提供多种波形系列成套冲击电压（电流）发生器。冲击试验装置主要由：发生器本体、截波、分压器、四组件控制台（控制台分为微机型和普通型）、数字化波形记录系统等组成。
产品概述 Product Overview
标准雷电冲击电压发生器耐压试验设备装置专用于满足35kV及以下变压器、电抗器、消弧线圈、隔离开关、避雷器、电感值1mH以上感抗类产品、10kV柜体式200-10000kvar电容器的雷电冲击试验检测使用。试验项目包括：正/负极性雷电全波、截波试验，试验波形完全符合相应国家标准要求，且具有滤波功能，电压波形整体光滑、无畸变现象，试验项目和参数依据DL/T 848.5中的试验项目（冲击部分）。

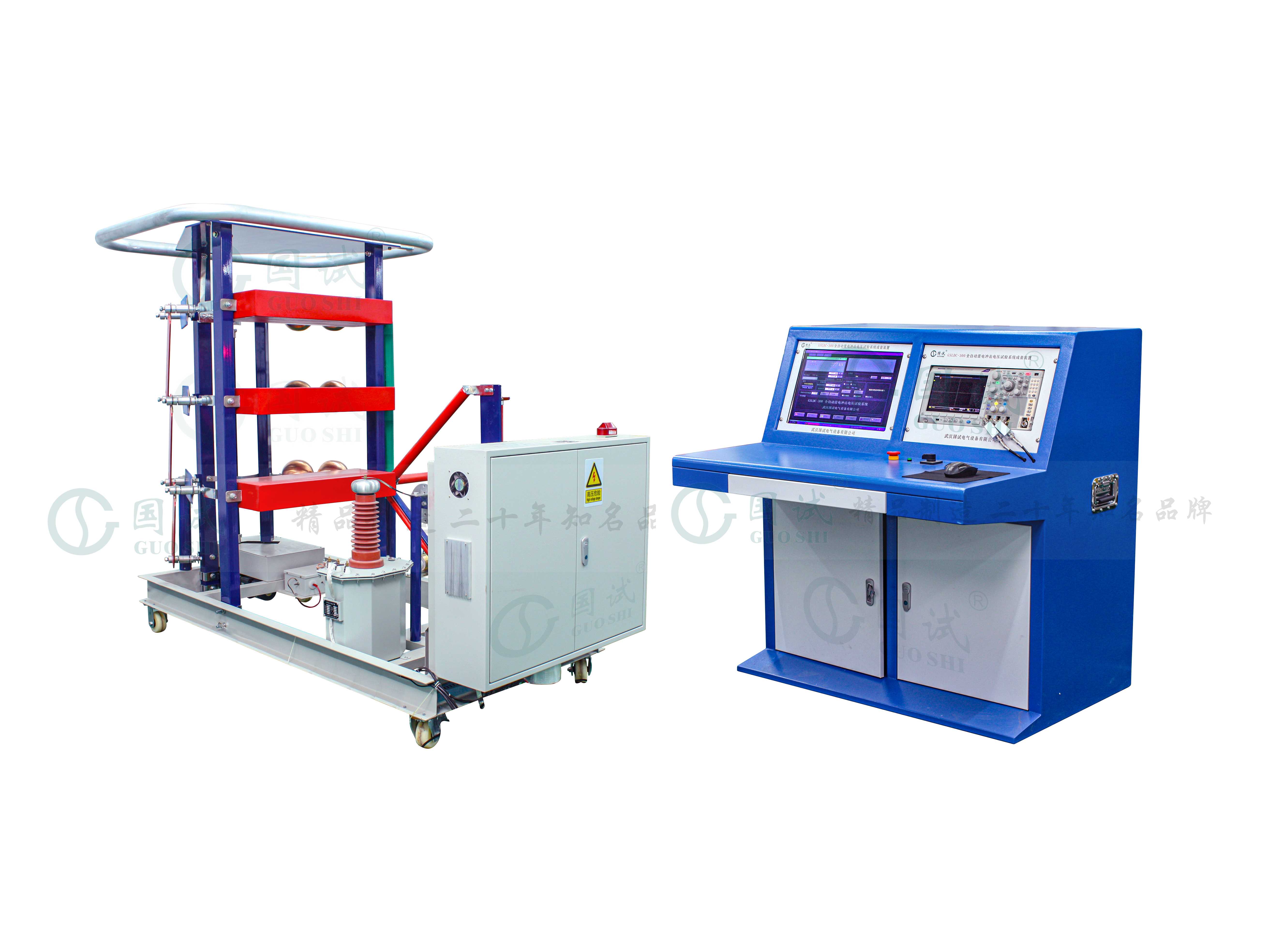

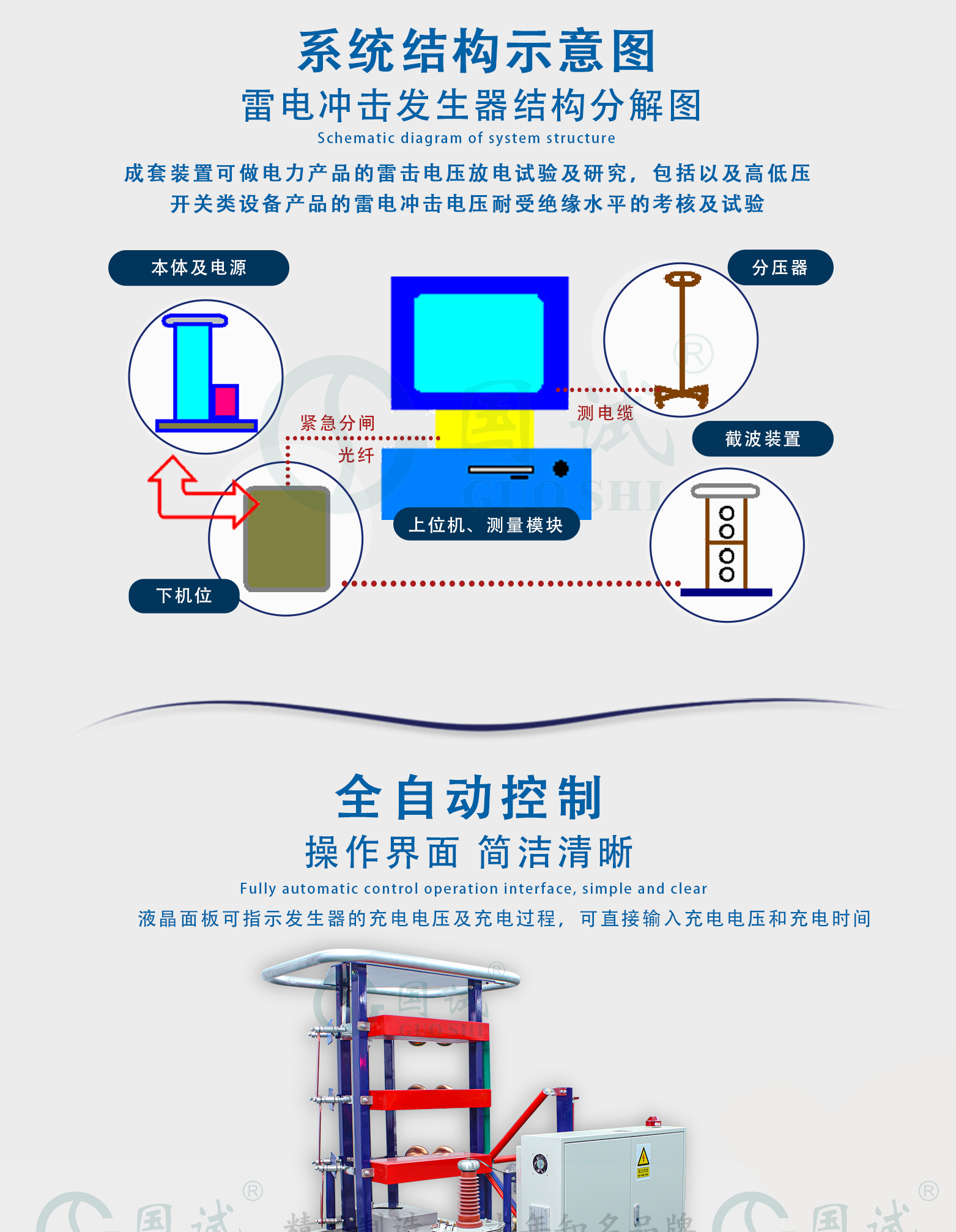

标准雷电冲击电压发生器试验装置由400kV/20kJ标准雷电冲击电压发生器本体、±100kV自动换极性直流充电装置、400kV弱阻尼电容分压器、400kV自动截断波发生器装置、计算机全自动控制测量系统等组成。
设备配套电源线由我公司提供，电源线（单根约20米）、控制线（两芯光纤通讯测控，单根约30米）、测量线（建议小于20米）等长度，供方可根据需方现场具体情况进行配置。
该套设备充分考虑安全要求，具备急停分断、警灯报警等功能，可通过声光报警指示当前工作状态，急停按下后可迅速自动分断接地放电，设备需预留接口与行程开关行程闭锁。
参考标准：
JB/T9641－2019 《试验变压器》
GB1094-2019 《电力变压器》
GB/T509-2017 《电力变压器试验导则》
DL/T596/2022 《电力设备预防性试验规程》
GB311.1-2021 高压输变电设备的绝缘配合
GB/T16927.1-2019 高电压试验技术 一般试验要求
GB/T16927.2-2019 高电压试验技术 测量系统
GB/T16896.1-2019 高电压冲击试验用数字记录仪
ZB F24 001-90 冲击电压测量实施细则
GB191 包装运标志
JB/T563 耦合电容器及电容分压器订货技术条件
GB4208 外壳防护等级
GB813-89 冲击试验用示波器及峰值表
GB7449-87 电力变压器和电抗器的雷电冲击和操作冲击的试验导则
JB/T501 《电力变压器试验导则》
JB/T501-1991 《变压器试验技术》
IEC60-1、IEC60-2 《高电压试验技术》
GB50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》
DL/T 848.5-2004 高压试验装置通用技术条件 第5部分：冲击电压发生器
DL/T 846.1-2003 高电压测试设备通用技术条件第一部分：高电压分压器测量系统
DL/T 846.2-2004 高电压测试设备通用技术条件第二部分：冲击电压测量系统
产品特点 Product Features

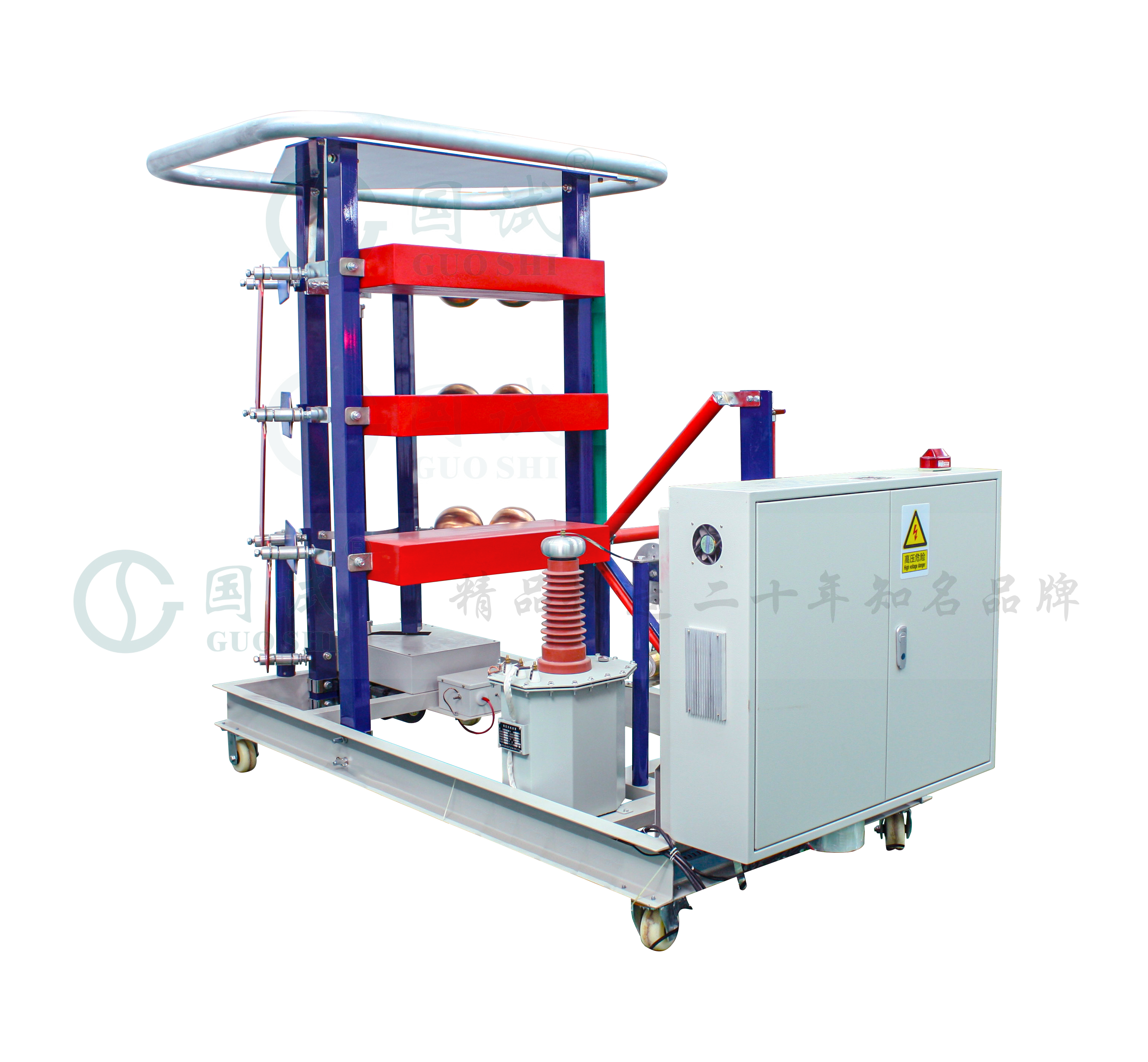

1. 400kV/20kJ 标准雷电冲击电压发生器本体结构采用L-▲型单柱紧凑型结构形式，由两根环氧立柱挂一只电容器，构成一个稳定的▲结构。本体装置为4级，串联组成，各级逐级叠接，便于拆装检修，整体结构稳定。每级可在不影响其它级的情况下单独拆装，节约拆卸和安装时间。同时每级回路内装有并联放电间隙，提高了同步放电的范围。
2. 主电容采用干式电容器，体积小，重量轻，干式电容器为环氧材料浇铸而成，力学性能也较好，结构上也简单。电容的两个电极在电容的两端，自然爬电距离大，结构采用多只电容串联而成，同时具有良好的自愈性能。
3. 调波电阻为板形结构，无感绕法，外壳采用胶膜包裹，具有散热好防磕碰性能。接头均为弹簧压接式，换接十分方便，允许多支电阻同时并联使用。
4. 自动接地系统：电容器的高压端有一套自动接地装置，当停止充电或按下紧急按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。
5. 充电装置采用单边倍压充电方式，充电电压为100kV。可控硅恒流调压，从零至整定电压连续可调，点火放电瞬间充电源自动关断，保护了充电变压器和调压系统的安全。整流硅堆、充电变压器和保护电阻单独放置，便于拆装移动。
产品参数 Product Parameters
1. 标称雷电波冲击电压：V-±400kV
2. 标称容量(能量)：20kJ
3. 级电容：1μF,100kV（2×50kV-2.0μF）干式全绝缘封装，永不漏油变形。
4. 级电压：100kV
5. 级数/级容量：4/ 5kJ
6. 输出标准波形及幅值：3种
7. 同步范围：大于20%
8. 使用持续时间：小于80%额定工作电压时可连续工作；大于80%额定工作电压时可间断工作。
9. 幅值调节误压差小于1%，最低输出电压不大于10%设备标称电压。
10. 同步误动率：小于1%
11. 接地电阻：小于1Ω
12. 本装置负载能力：小于5000pF
13. 底座:2.5m × 1.3m,脚轮，可移动。高度:约2米。重量:约500kg。
14. 海拔高度： ≤1000m
15. 环境温度：－20℃～＋45℃
16. 日平均温度：≤45℃
17. 年平均温度：≤35℃
18. 相对湿度：≤95%
19. 安装地点：户内
20. 耐震能力：8级烈度
21. 接地电阻：＜0.5Ω
22. 使用环境：无导电尘埃等
配置清单 Configure The Manifest
|
序号 |
项目 |
规格 |
数量 |
|
1 |
冲击电压发生器本体 |
|
|
|
1.1 |
主电容器 |
1uF/100kV |
4台 |
|
1.2 |
调波电阻 |
2套波头，2套波尾 |
4套 |
|
1.3 |
充电电阻 |
20kΩ |
4台 |
|
1.4 |
放电球间隙 |
Ф150mm |
4对 |
|
1.5 |
脉冲点火装置及球距调整机构 |
15kV |
1套 |
|
1.6 |
绝缘支柱及绝缘材料 |
|
1套 |
|
1.7 |
高压连接板器件及移动底座 |
|
1套 |
|
1.8 |
点火检查和反馈信号装置 |
100kV |
1套 |
|
2 |
高压放电接地棒 |
|
|
|
2.1 |
放电接地棒 |
200kV |
1只 |
|
3 |
冲击电容分压器 |
|
|
|
3.1 |

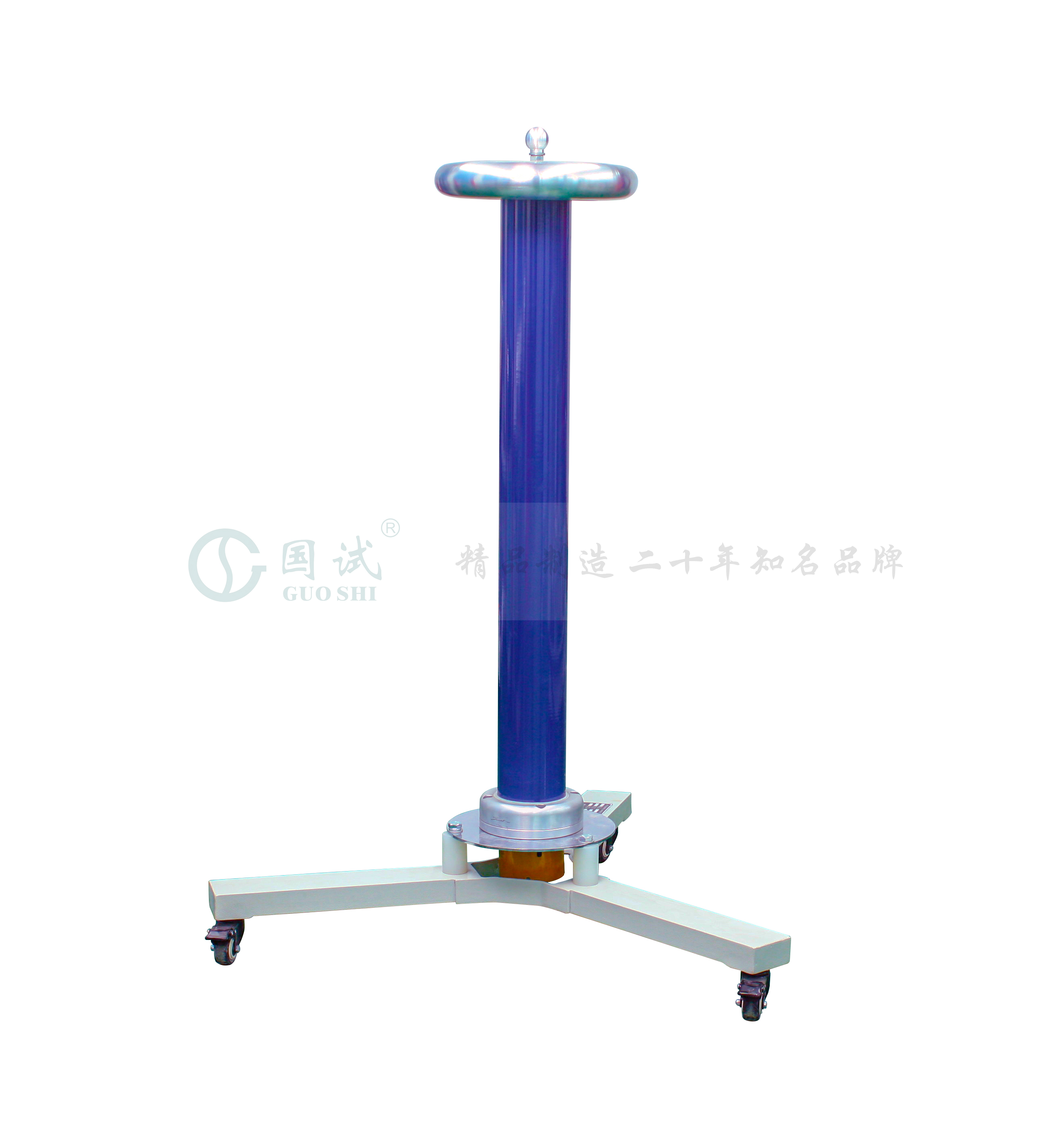

负荷型弱阻尼冲击电容分压器 |
400kV/1000pF，1.0% |
1台 |
|
4 |
直流自动充电电源 |
|
|
|
4.1 |
充电变压器 |
50kV，5kVA |
1台 |
|
4.2 |
倍压电容 |
50kV，0.1uF |
1台 |
|
4.3 |
高压整流硅堆 |
150kV，200mA |
2支 |
|
4.4 |
电动接地保护和充电极性变换 |
电机驱动机构，自动 |
2付 |
|
4.5 |
高压侧低压侧充电保护电阻器 |
充电保护和充电监测 |
1付 |
|
5 |

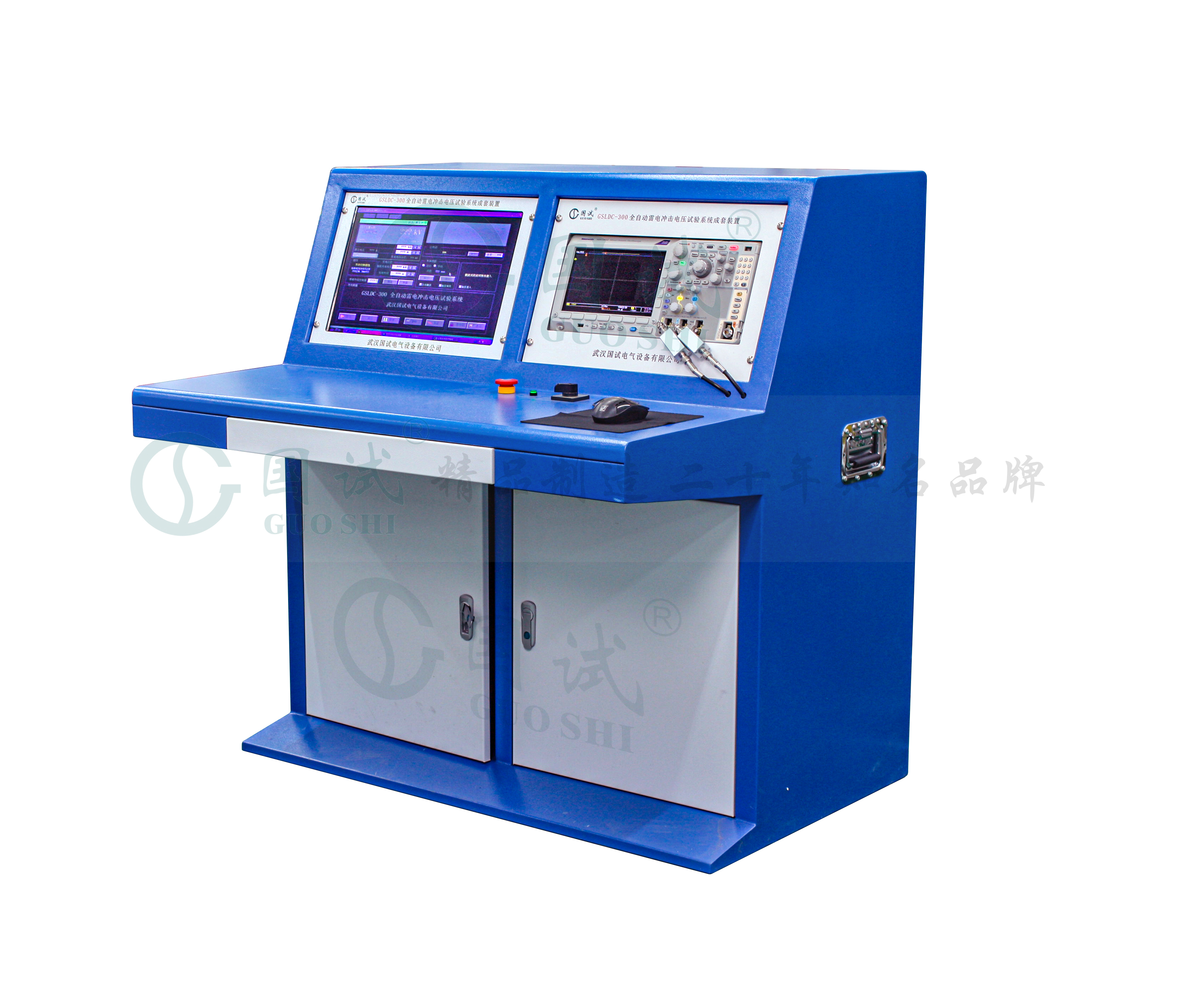

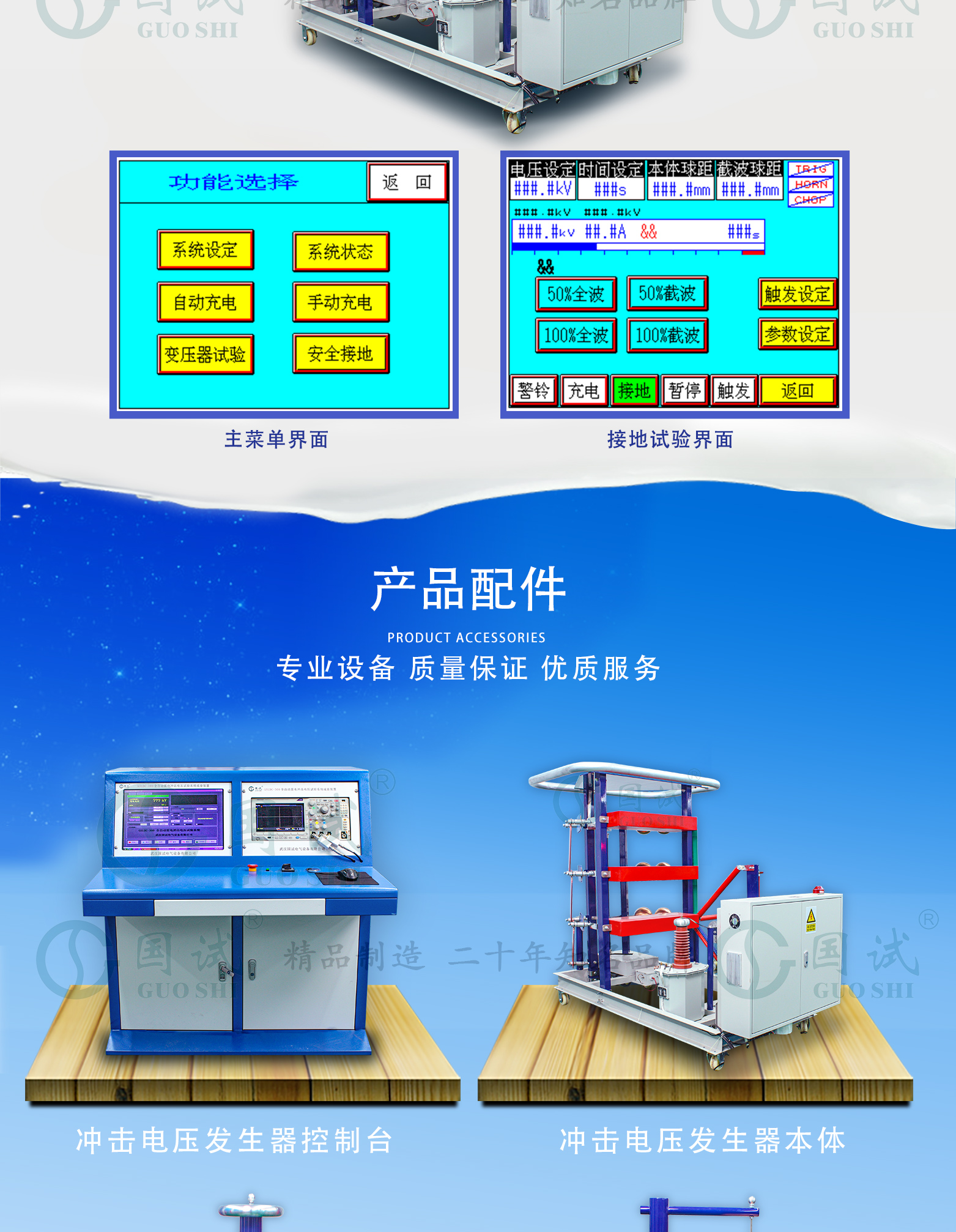

全自动冲击控制系统 |
|
|
|
5.1 |
冲击电压控制软件 |
|
1套 |
|
5.2 |
全自动PLC冲击控制箱 |
|
1面 |
|
5.3 |
光纤转换传输电路及光纤 |
|
1套 |
|
5.4 |
三菱FX2N系列PLC |
进口，日本 |
1套 |
|
5.5 |
计算机系统 |
研华，工控机 |
1套 |
|
6 |
全自动冲击测量分析系统 |
|
1套 |
|
6.1 |
TBS1102B高压彩色数字示波器 |
2通道，3%，美国泰克中国生产 |
1台 |
|
6.2 |
二次衰减器 |
100倍 |
2支 |
|
6.3 |
测量电缆 |
20m，75Ω |
2条 |
|
6.4 |
隔离滤波电源 |
10kV |
1套 |
|
6.5 |

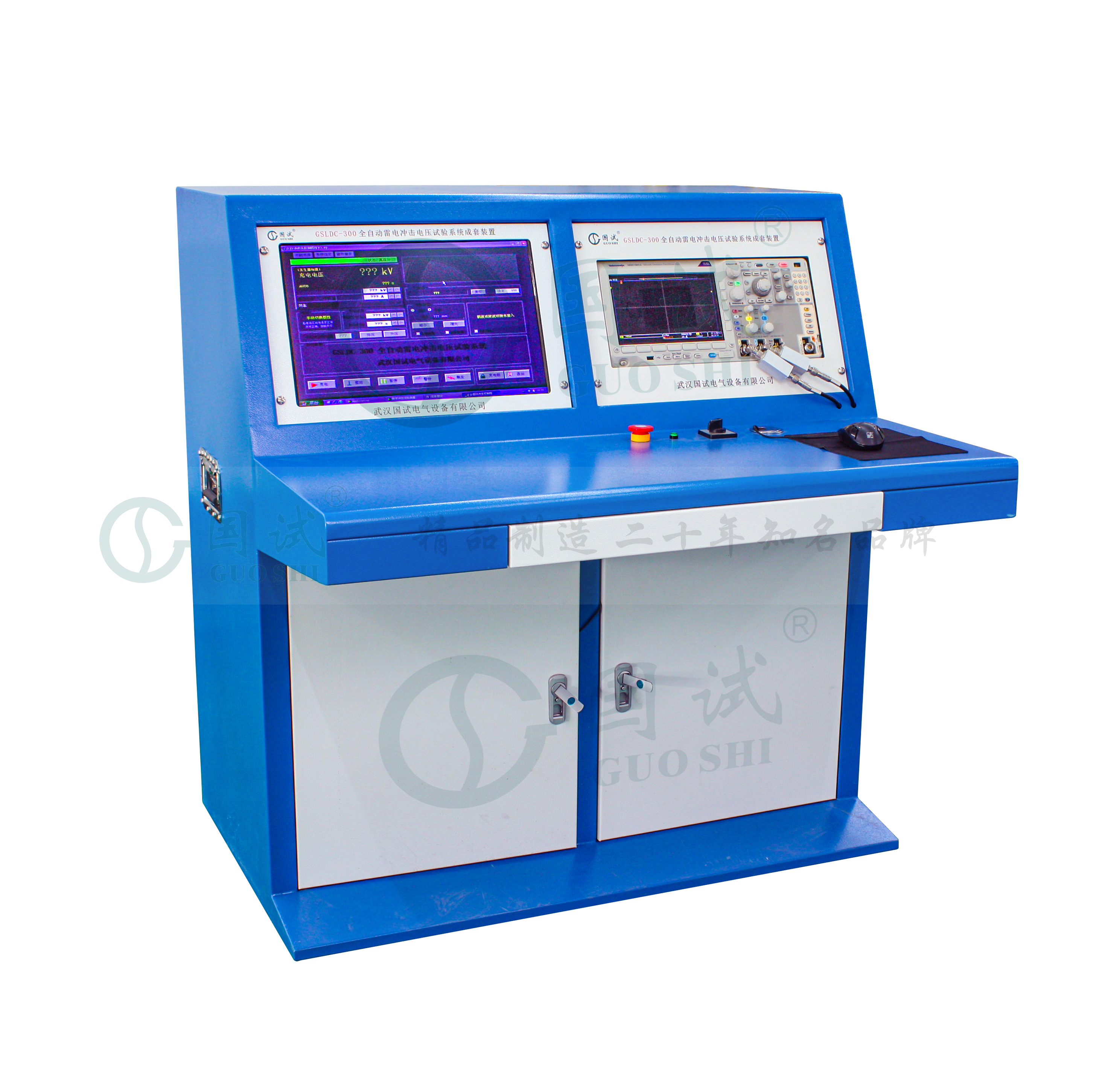

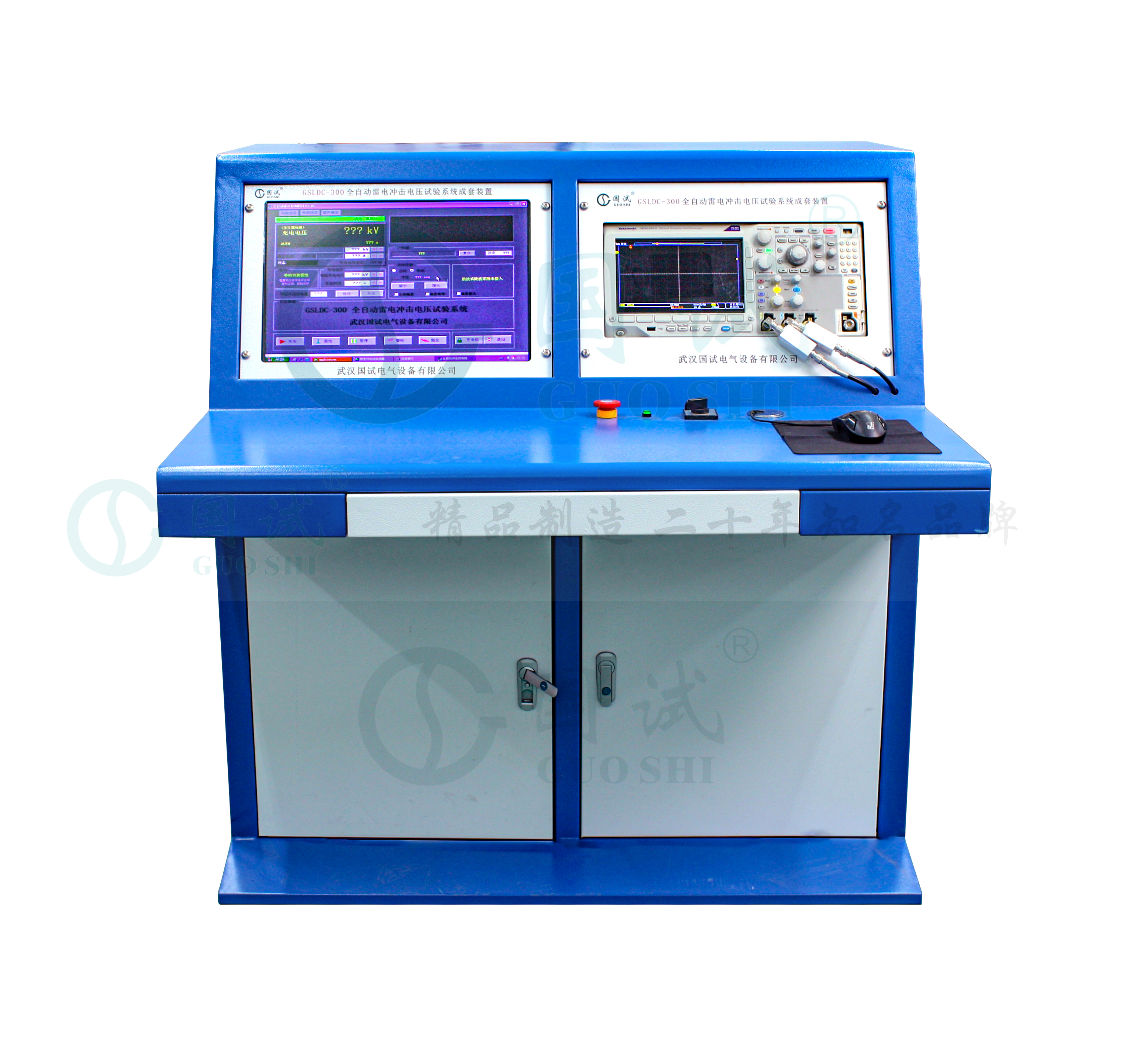

操作台体 |
1.0m（2单元） |
1套 |
|
6.6 |
冲击测量分析专用软件及配套 |
1.0% |
1套 |
|
7 |

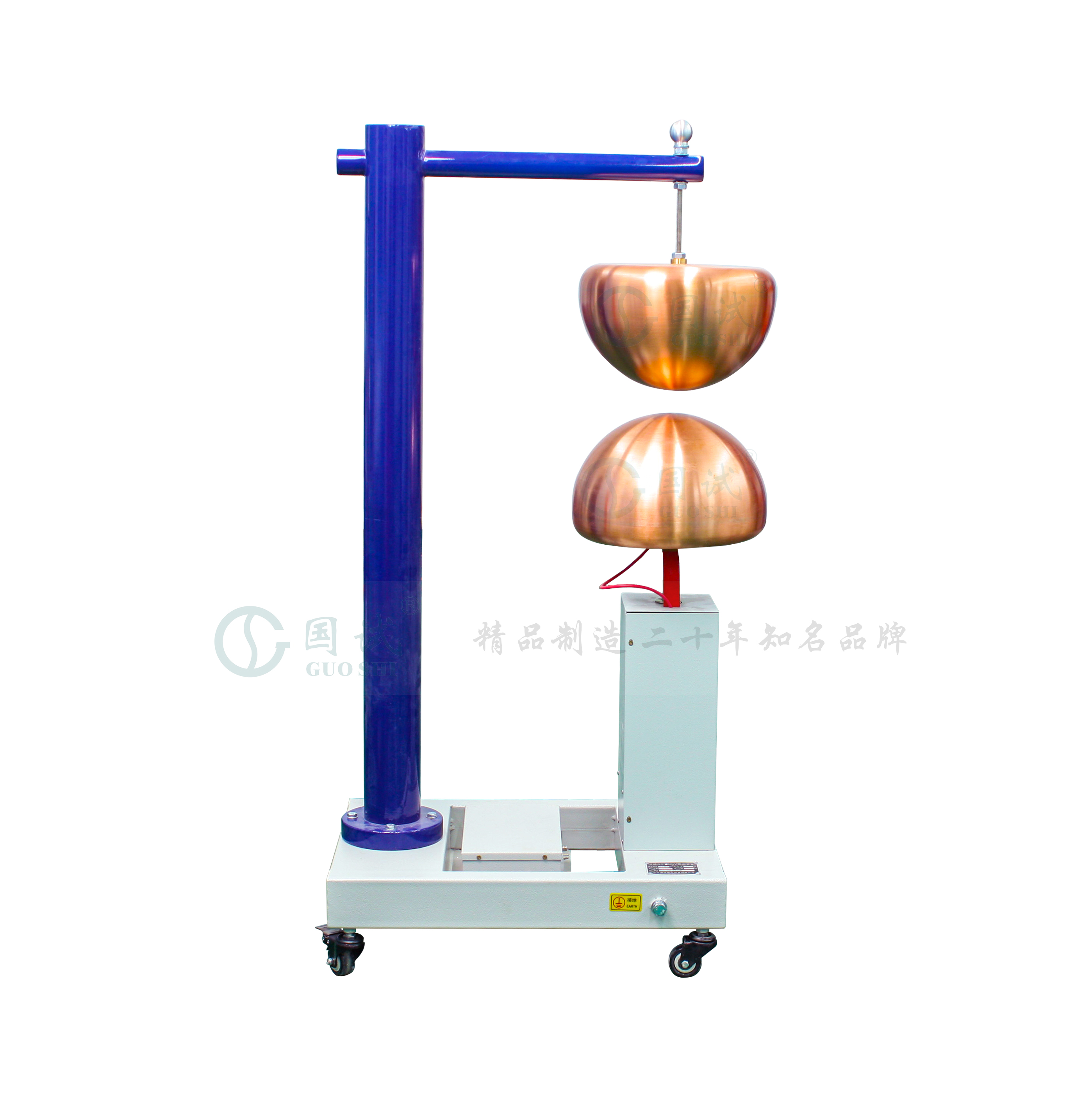

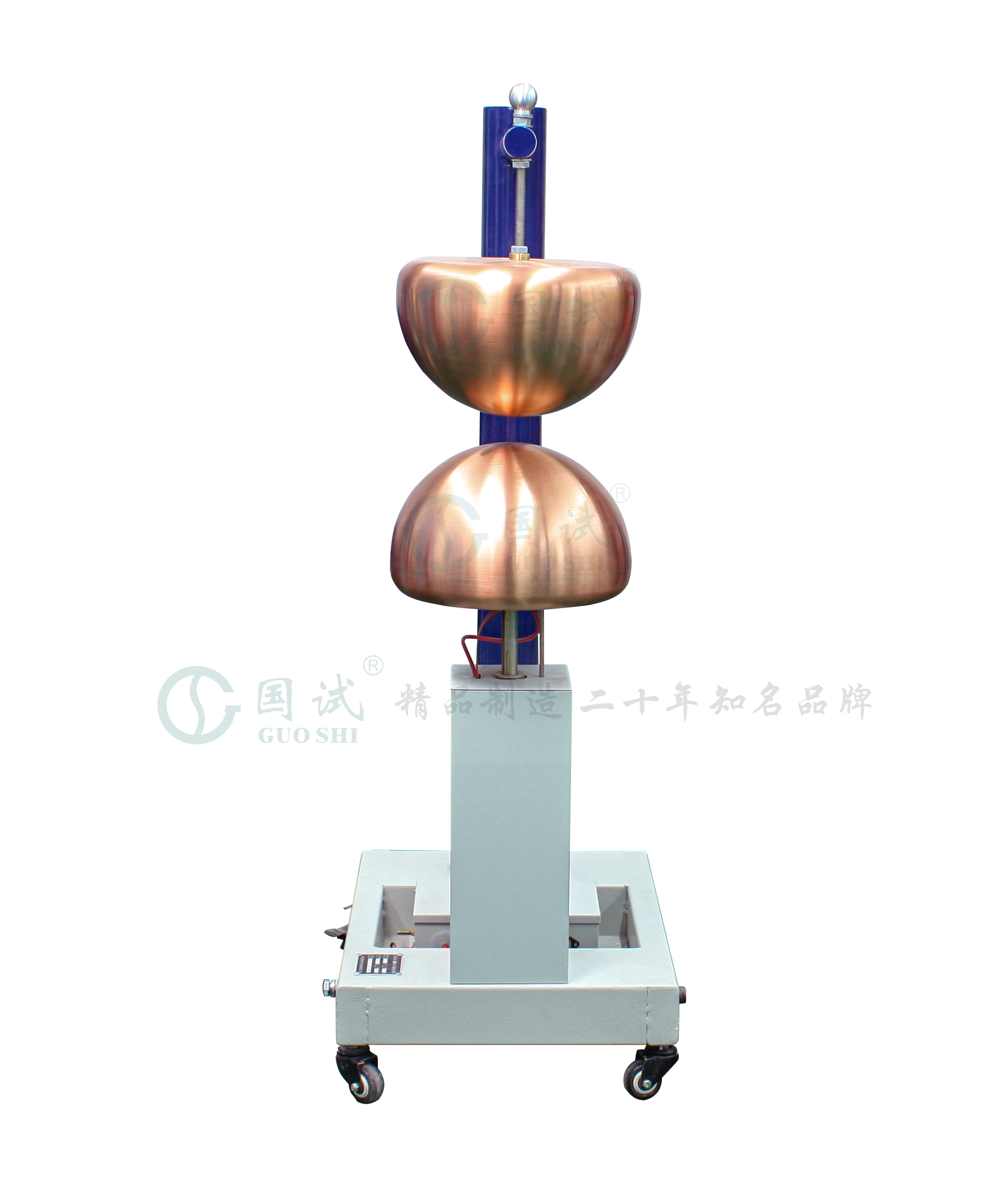

400kV单球截断间隙装置 |
电动，一对（2只）铜球 |
1套 |
|
8 |
示伤分流器 |
10kA，1.0% |
1套 |
|
11 |
接地铜带 |
100mmx0.2mm |
10米 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
图文介绍 Graphic Introduction
