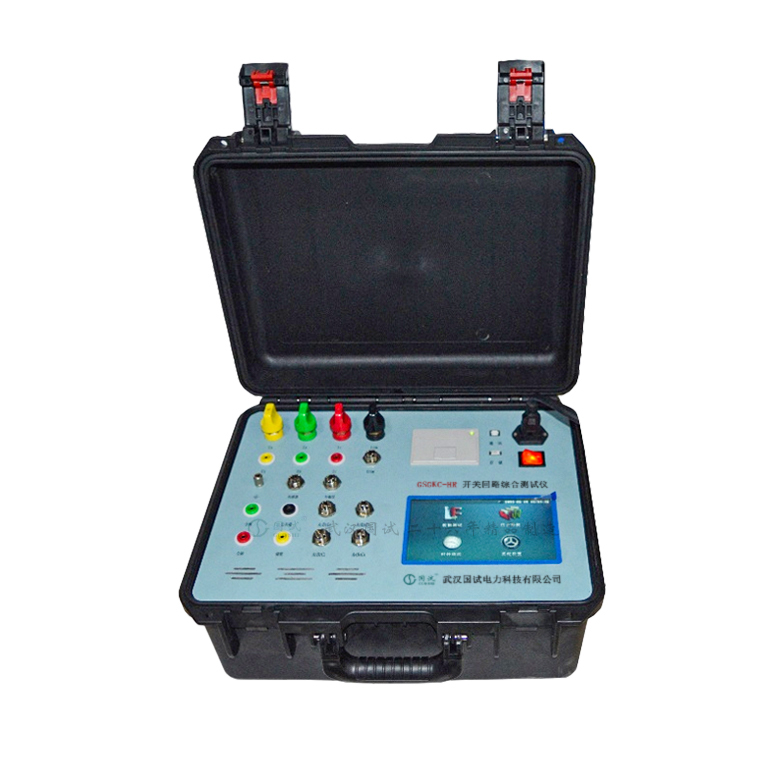

Name: GSGKC-HR开关回路综合测试仪（二合一）
Brand: 武汉国试电力科技有限公司

产品概述 Product Overview

在电力设备的交接试验和预防性试验中，断路器的低压测试项目中通常都包含机械特性测试和回路电阻测试，为完成试验任务，通常需要携带两套设备进行试验。即便少数设备支持两种测试功能，它们每次大多也只能进行单相回路电阻的，接线和操作略显繁琐，工作效率有待提高。

本机设计团队有多年现场工作经验，对上述实际情况有充分的认识和理解，通过硬件设计和软件优化，针对性的提出了一套解决方案。在保留实现单一测试功能的前提下，创新性的实现了一种智能化测试模式。该模式不仅满足现场的测试需求，同时极大简化了接线和操作，再辅以真人语音实时播报和智能设备无线操控的加持，使测试试验过程更加简洁方便且高效。

参考标准： GB50150-2016《电气装置安装工程电气设备交接试验标准》

DL_T 596-2021《电力设备预防性试验规程》

DL/T 846.3-2017《高电压测试设备通用技术条件第3部分：高压开关综合特性测试仪》

DL/T 845.4-2019《电阻测量装置通用技术条件第4部分：回路电阻测试仪》

产品特点 Product Features

适用于国内外主流型号的高压断路器，并配备直线行程传感器和增量旋转传感器。其中增量旋转传感器安装可实现无方向安装，配以专用的梅花接口，使安装更加简单稳定。
提供10kV高压断路器专用航插接口，实现合分闸及储能线圈接线的快速、安全、可靠，杜绝因接线而引发的安全隐患。
采用7英寸电阻式彩色触摸屏，全中文菜单显示，真人语音播报，支持智能设备无线连接控制，可生成特定格式Word测试报告，方便数据存储打印。
本机设有智能顺序测试模式，该模式下可自由选择机械动特性、回路电阻、低电压动作等测试功能，并实现智能高效排序以节约时间。
仪器最大支持999组测试数据存储，测试参数断电不丢失，机械特性试验可生成时间-位移图谱和动态电流示意图谱，速度数据可进行测后再次分析。提供U盘存储接口，方便数据保存。
提供USB通讯接口，可实现二次编程控制。

产品参数 Product Parameters

◆使用环境

输入电源：220V±10%，50Hz±10%

大气压力：86～106kpa

温度：－10～40℃

湿度：≦80%RH

◆安全性能

绝缘电阻：>2MΩ

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧

◆基本参数：

断路器机械特性测试参数表(表1)

			量程	分辨率	误差
时间			0-4000ms	0.1ms	±1%±1个字
行程		真空断路器	50mm	0.1mm	±1%±1个字
		SF₆断路器	300mm
		少油断路器	1000mm
输出	电压		DC5-270V数字可调	1V	±1%±1个字
	电流		20A（瞬时）	0.01A	±1%±1个字
速度			20.000m/s	0.001m/s	±1%±1个字
时间测量通道			12路金属断口
数据图形			时间-断口、时间-位移、时间-电流

回路电阻测试参数表(表2)

量程	分辨率	误差	输出电流	工作方式
0-50mΩ	0.1μΩ	±0.5%±2个字	100A	连续测量

配置清单 Configure The Manifest

序号	名称	数量
	主机	一台
	100A回路电流电压平行测试线	一套
	100A回路电流测试线	一套
	回路电压测试线	一套
	回路电压转接线	一套
	10kV断路器专用航插	一个
	分合闸及储能线圈电源测试线	一套
	断口状态测试线	一套
	三端短接线	一套
	外触发测试线	一套
	传感器延长线	一套
	磁力万向支架	一个
	角度传感器套件	一套
	直线传感器套件	一套
	传感器安装工具	一套
	打印纸	一卷
	20A保险	一个
	透明接地线	一根
	AC220V三芯电源线	一根
	20mm开口鳄鱼钳套件	一套
	10mm封闭鳄鱼钳套件	一套
	检验报告	一份
	合格证	一份
	保修卡	一份
	说明书	一份
