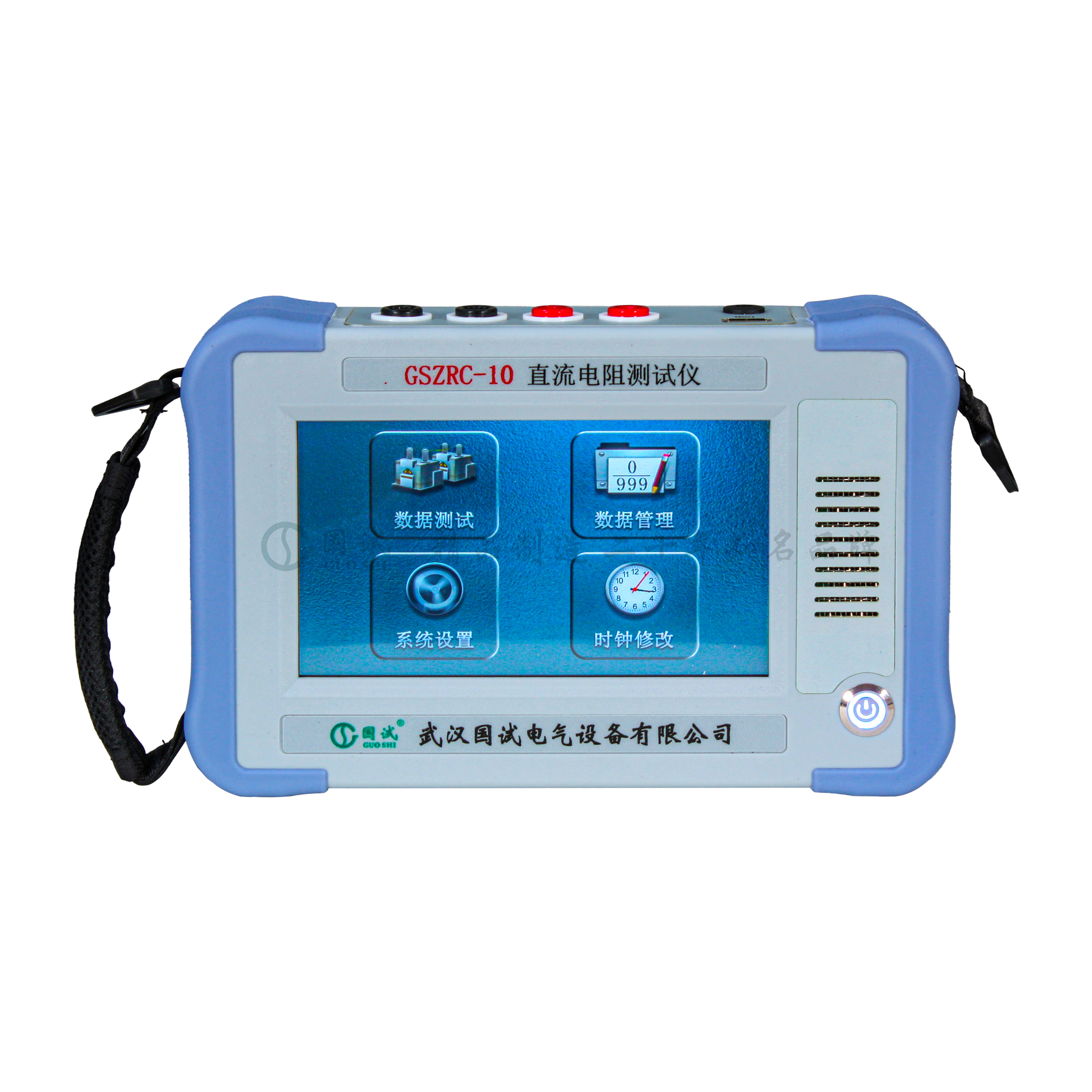

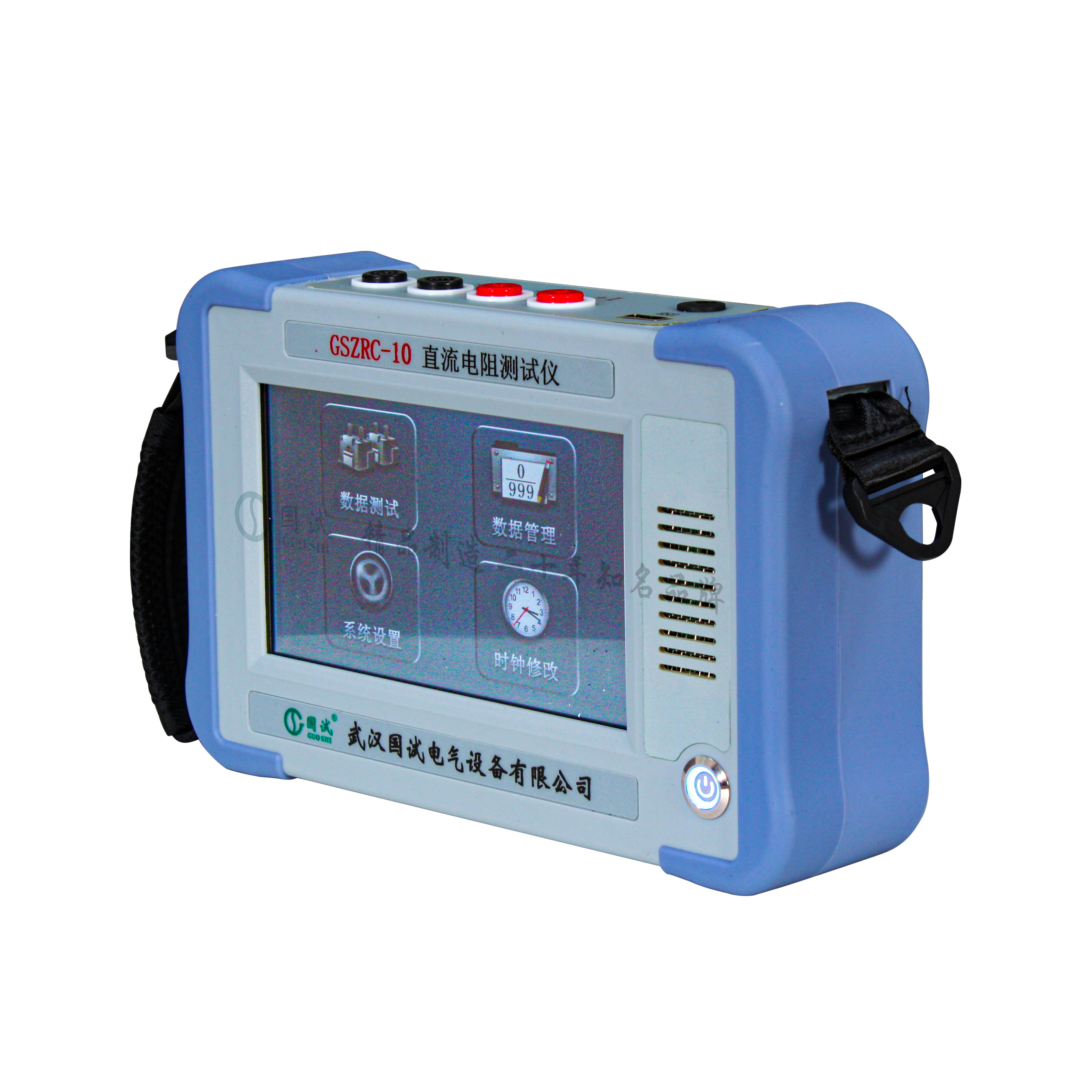

GSZRS-10A 手持式直流电阻测试仪





产品概述 Product Overview

---



变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了GSZRS-10A 手持式直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，主要用于中小型变压器、发电机、电动机、互感器等直流电阻的测量，仪器设置了多个电流档位，可满足多种测量需求，标配锂电池，满足野外测量的需求。



参考标准：DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》



产品特点 Product Features

---



1. 高分辨率65K真彩色七寸触摸屏，中英文界面切换，高亮度，强光下显示清晰。

2. 采样仪器内部电池供电或者电源适配器供电，便于户外作业。

3. 具有铜铝的温度换算功能，可根据客户需求换算至不同温度下的电阻值，便于数据对比。

4. 供电电池数字化管理，具有剩余电量显示，剩余电量报警，过电流保护等功能。

5. 具有不掉电数据存储以及万年历，可存储1000组测试数据，并实时存储测试时间。

6. 具有U盘接口以及打印机扩展接口，选配外接微型打印机可实时打印测试数据。

7. 具有放电声响报警，电源过热，电压反接等保护功能。

8. 较大10A测量档位测试电流，便于测量大容量配电变压器的低压侧阻值。

9. 可选配蓝牙模块，可连接Android系统手机、平板的设备，实现智能化管理和操作。

10. 可在测量状态直接切换有载开关，仪器自动刷新数据，无需复位操作。



产品参数 Product Parameters

---



测试电流	<20mA	40mA	200mA	1A	3A	10A
测量范围	100Ω-50KΩ	1Ω-200Ω	100mΩ-50Ω	10mΩ-10Ω	2mΩ-3Ω	0.5mΩ～0.2Ω
准 确 度	±(0.5%+2字)	±(0.2%+2字)
最小分辨率	0.1μΩ
操作方式	触屏操作
外形尺寸	主机：252*160*65(mm)    外箱：425*335*210（mm）
重量	主机：2KG               外箱(含主机）：8KG
电池规格	14.8V   5200mAh
测试线长度	标配5米  长度可以定制
使用条件	环境温度：-10℃-40℃  环境湿度：≤90%RH
工作电源	电池供电，电源频率：(50±1)Hz



配置清单 Configure The Manifest

---



序号	名称	数量
1	主机	1台
2	测试线	1台
3	电源线	1台
4	说明书	1份
5	合格证	1份
6	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
