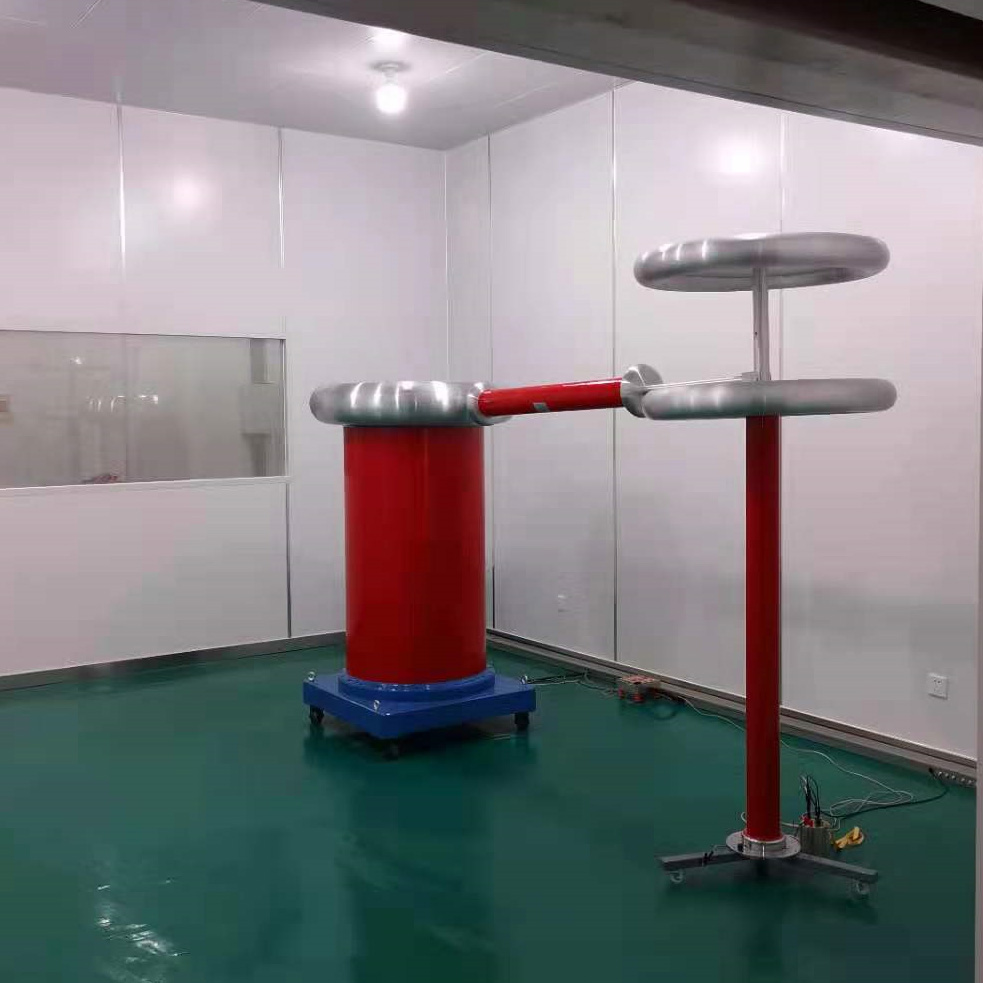

GSJFS 组装式屏蔽局放室



设计施工的依据 The Basis For Design and Construction

---



GSJFS 组装式屏蔽局放室用于国家电网电力设备、局放设备、电缆、变压器、GIS、互感器、科研院所等企业产品的耐压、局放背景测试。

局放试验室有以下部分组成:

⑴ 接地装置、⑵ 绝缘地坪；⑶ 屏蔽室部分； ⑷外部装饰



参考标准：GB/T 12190-2006《高性能电磁局放屏蔽室测试方法》

                 DL/T 41706《电力设备局部放电现场测量导则》

                 GB50017《钢结构设计规范》；

                 GB50205《钢结构工程施工及验收规范》

                 GB50169《接地装置施工及验收规范》

                 SJ31470《电磁局放屏蔽室工程施工及验收规范》。



性能指标 Performance Indicators

---



1、按测试产品的场地要求满足 GB/T30842-2014 标准或按用户特殊需求

2、屏蔽指标：1MHz～18MHz≥60dB

3、局放背景指标：≤1Pc

4、接地电阻小于 2Ω（按照设计出厂要求确定）

5、混响时间：400Hz≤5s（主要根据空间大小及设备需求确定）



工程现场概况及方案确定 Construction Site Overview And Plan Finalization

---



1、壳体：六面板体及壳体与地面之间的绝缘处理。顶墙面板体是由δ=1.5mm 钢板制成单元模块，镀锌喷塑后通过 M8 镀锌螺栓、螺母、垫片及导电衬垫组 装而成，并设控制室。

2、接地系统要求：试验大厅接地系统的接地电阻：单点< 2Ω

3、屏蔽范围的组成：

     包括大厅屏蔽主体，关键设备及配套系统包括屏蔽门、供配电与照明系统、通 风系统插座等的接入处的屏蔽处理。

     建造规模 主屏蔽体（L×W×H）： 10×8×3.9m 2

4、屏蔽体结构：

     ①大厅主体结构

     1.5 厚镀锌钢板制作，两块模块框之间采用不锈钢导电衬垫做衬垫， 之间用 0.8mm 螺丝对敲， 从而构建六面体屏蔽壳体。

     ②水、暖通、新风管道的屏蔽处理

     试验大厅的空调管道（新风管道）在屏蔽室界面处添加屏蔽通风波导窗作 屏蔽处理。

     ③顶部照明灯具的屏蔽处理

     试验大厅顶部照明灯具做在屏蔽顶板上方，在相应灯具处的屏蔽板上留出 孔洞，孔洞处安装屏蔽吸顶灯罩，内安装照明灯具，照明用电通过电源 滤波器进入总配电箱再分配成几组电源走线。

     ④电源滤波器

     AC380V/100A 电源2路     单相 220V/50A 2路

     ⑤接地系统

     高压试验大厅的地线系统的接地电阻小于 2Ω，单点可以直接与壳体相连， 最终应保证屏蔽壳体、地面屏蔽板连接。

     ⑥通风波导窗

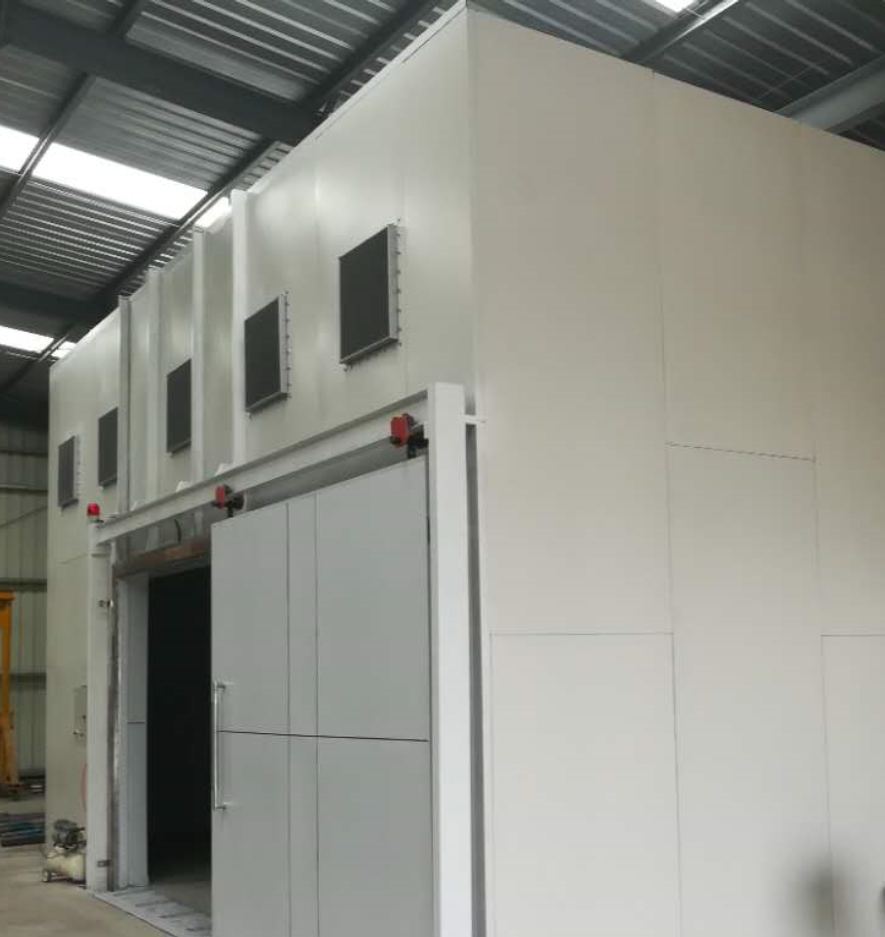

      在面向大厅外的屏蔽屋侧壁上配置 300*300 自然进风通风波导窗，数量根 据控制室大小而定，底标高 0.3m，排风波导窗加速室内的空气循环。

     ⑦屏蔽门

     外径尺寸：屏蔽门根据要求制作

     本工程采用屏蔽效果进口工艺簧片；

     门扇与门框四周均采用配置高弹性屏蔽铍青铜簧片密封屏蔽。

5、技术内容

结构形式：单层钢板组装式电磁屏蔽室

壳体：六面板体及壳体与地面之间的绝缘处理。顶墙面板体是由δ=1.5mm 钢板制成单元模块，镀锌喷塑后通过 M8 镀锌螺栓、螺母、垫片及导电衬垫 组装而成。并设控制室。

屏蔽室机房尺寸：外形尺寸：10000 mm×8000 mm×3900 mm 1 套 屏蔽门根据大厅性能指标的要求，以及屏蔽大门的自身特点，拟用手动 屏蔽门来保证其屏蔽作用；开启方式为：手动屏蔽门。送风系统、排风 系统。对于进入屏蔽机房内的送风及排风均应通过波导窗，以保证整体 屏蔽指标，为减小风阻系数，增加有效的通风面积，该工程采用蜂窝形 通风波导窗，确保在各频段中的屏蔽效果；风阻最小，屏蔽效果最好。

其中：进风波导窗（300mm×300mm） 一只

          排风波导窗（300mm×300mm） 一只

供配电系统：

①根据各类电源的种类及负荷的大小，分别选用相同容量的电源滤波器 引入屏蔽室内。

②采用低泄漏电流的电源滤波器，插入衰减能力与屏蔽室综合效能一致。

③有电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设置 过载保护装置。

屏蔽壳体接地：出于安全和滤波的需要，亦为避免因电磁感应而使屏蔽效 能下降，屏蔽室一般均应接大地，使之与大地保持同电位。

具体措施如下：

①单独接地，接地电阻应≤2Ω。

②屏蔽体上接地螺栓应紧靠电源滤波器。

③屏蔽接地引线应有屏蔽措施，并严禁把接地线和输电线平行敷设。

   屏蔽接地时接地电缆与接地螺栓连接，接地电阻小于1欧姆。

   逻辑接地用 30mm×30mm 的铜排    1套

屏蔽室内电气配置：

配电箱           1只

照明灯           2组

开关 （正泰）    2组

屏蔽室照明电源走线、面板插座及穿管按用户要求。



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
