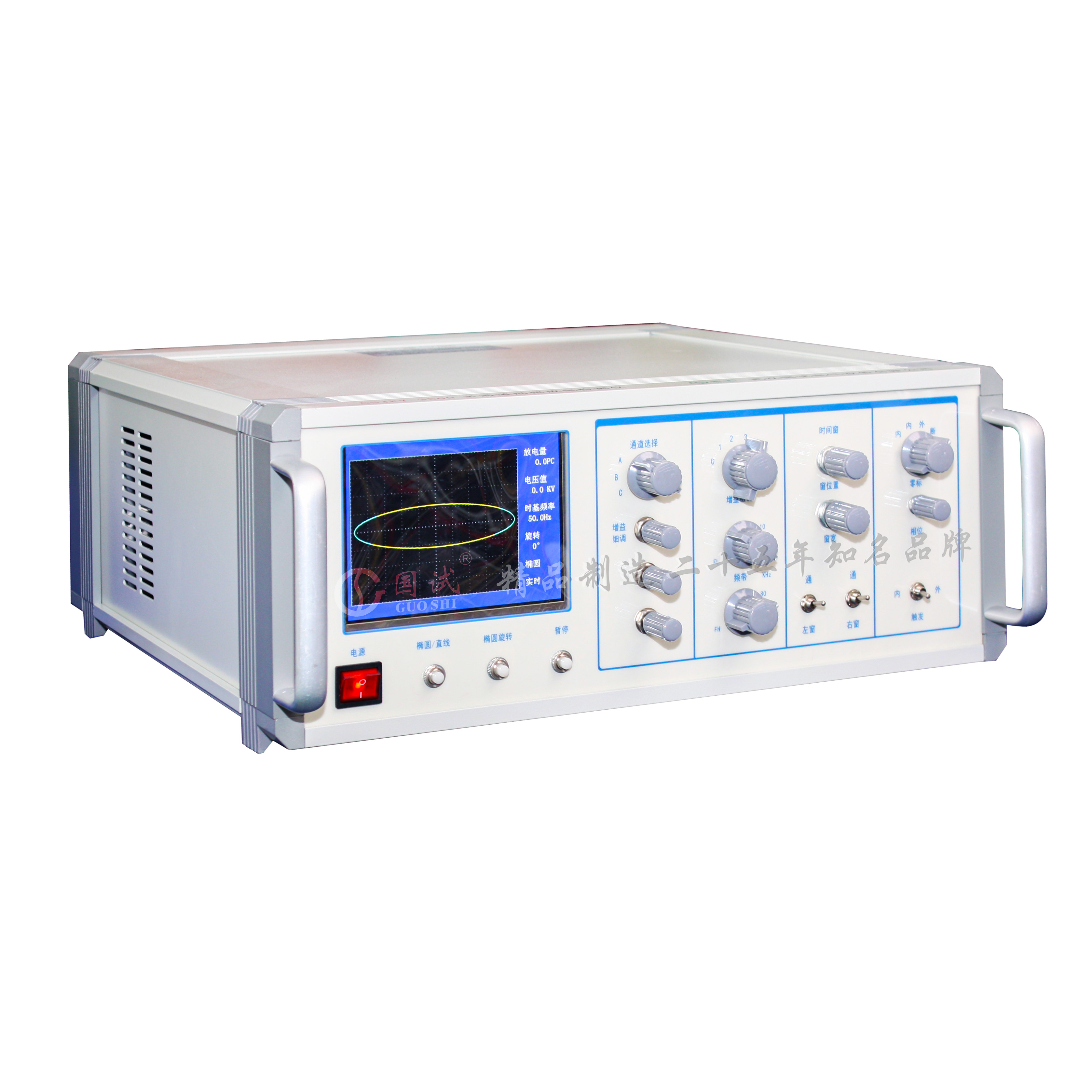

GSJFY-3500 局部放电测试仪





产品概述 Product Overview



GSJFY-3500局部放电测试仪是我公司研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，在设计上更完善，使用上更方便，性能上更可靠。

参考标准：GB/T 7354-2018《高电压试验技术 局部放电测量》

                DL/T 356-2010《局部放电测量仪校准规范》



产品特点 Product Features



GSJFY-3500 局部放电测试仪具有灵敏度高，适用试品范围广，采用大面积液晶显示器，试验波形显示清晰，可采用连续测量或者单次测量方式，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表数字显示。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。

GSJFY-3500局部放电测试仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。



产品参数 Product Parameters



1、测量通道数：3通道（标准）

2、可测试品的电容量范围6PF~250µF。（任选三种）

3、检测灵敏度允许电流（见表一）：

表一、检测灵敏度及输入单元允许电流值。

输入单元序号	调谐电容范围	灵敏度（PC）（不平衡 电路）	允许电流有效值
			不平衡 电路	平衡 电路
1	0～25～100PF	0.02	30mA	0.25A
2	25～100～400PF	0.04	50mA	0.5A
3	100～400～1500PF	0.06	120mA	1A
4	400～1500～6000PF	0.1	0.25A	2A
5	1500～6000～25000PF	0.2	0.5A	4A
6	0.006～0.025～0.1μF	0.3	1A	8A
7	0.025～0.1～0.4μF	0.5	2A	15A
8	0.1～0.4～1.5μF	1	4A	30A
9	0.4～1.5～6.0μF	1.5	8A	60A
10	1.5～6.0～25μF	2.5	15A	120A
11	6.0～25～60μF	5	25A	200A
12	25～60～250μF	10	50A	300A
7R	电阻	0.5	2A	15A

4、椭圆扫描时基：

（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。

（2）旋转：以30°为一档旋转，调整观察角度。

（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安。

5、显示单元

（1）采用5.6寸矩形液晶显示器，色彩显示清晰。

（2）工作方法：椭圆、直线显示，连续、暂停测量。

6、放大器

（1）3dB低频端频率fL：10、20、40KHZ任选。

（2）3dB高频端频率fH：80、200、300KHZ任选。

（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。

（4）正负脉冲响应不对称性<1dB。

7、时间窗

（1）窗宽：可调，50Hz 下15°～ 150°。

（2）窗位置：每一窗可旋转0°～ 170°。

（3）两个时间窗可分别或同时开。

8、脉冲峰值表

（1）数字显示：以3位半LED数字表显示0—100

（2）误差：±3%（以满刻度计）。

9、试验电压表

（1）量程200KV（需使用电阻或者电容分压器）。

（2）显示：3位半数字电压表。

（3）误差：±3%。

10、零标系统

（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。

（2）零标志与所有椭圆扫描频率相一致。

11、结构

（1）体积：宽430×高190×深480 mm3

（2）重量：约12KG。



配置清单 Configure The Manifest



序号	型号	数量
1	主机	一台
2	专用测量电缆（10米）	二根
3	电源线	一根
4	说明书	1份
5	检验报告	1份
6	合格证	1份
7	保修卡	1份



售后服务承诺 After Sales Service Commitment



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
