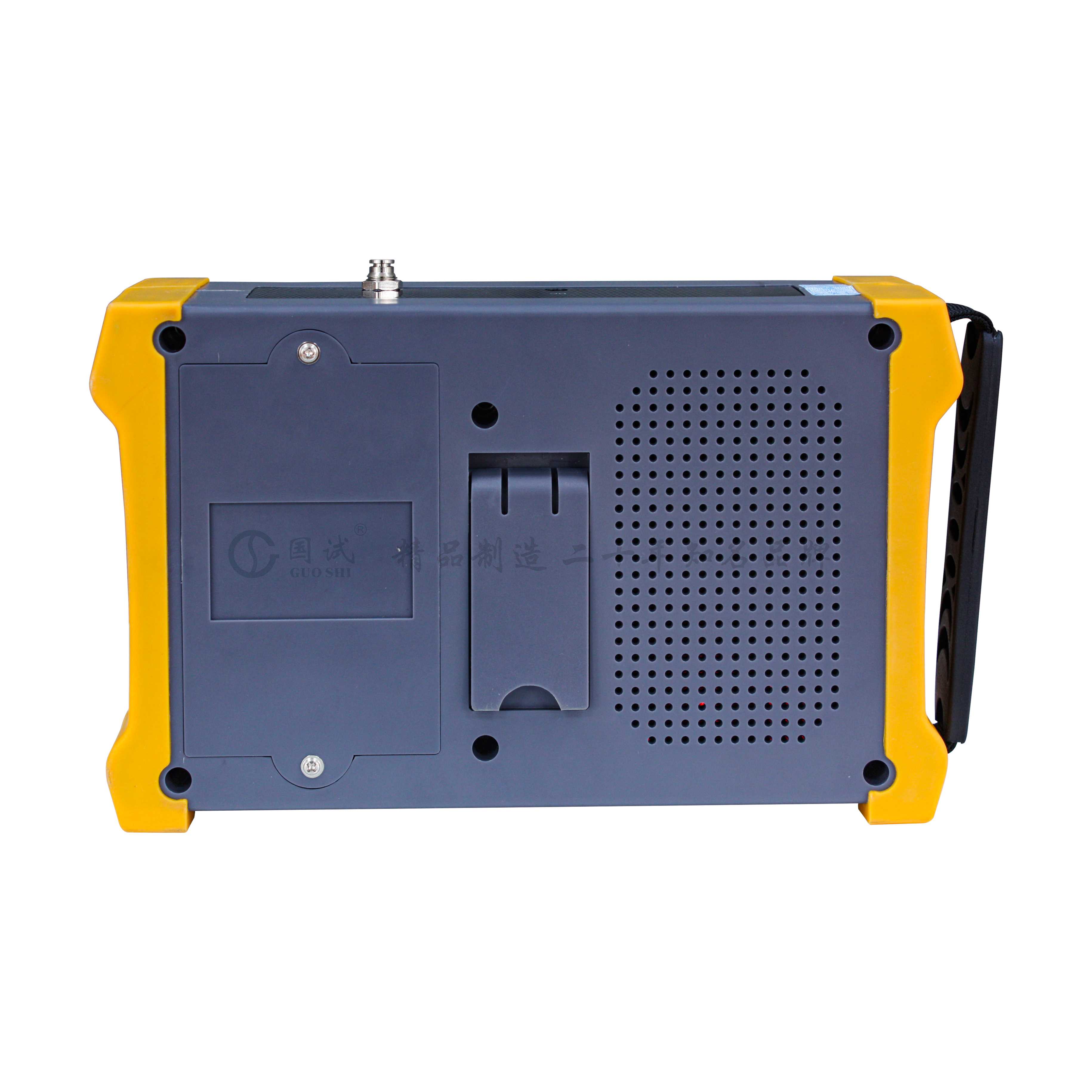

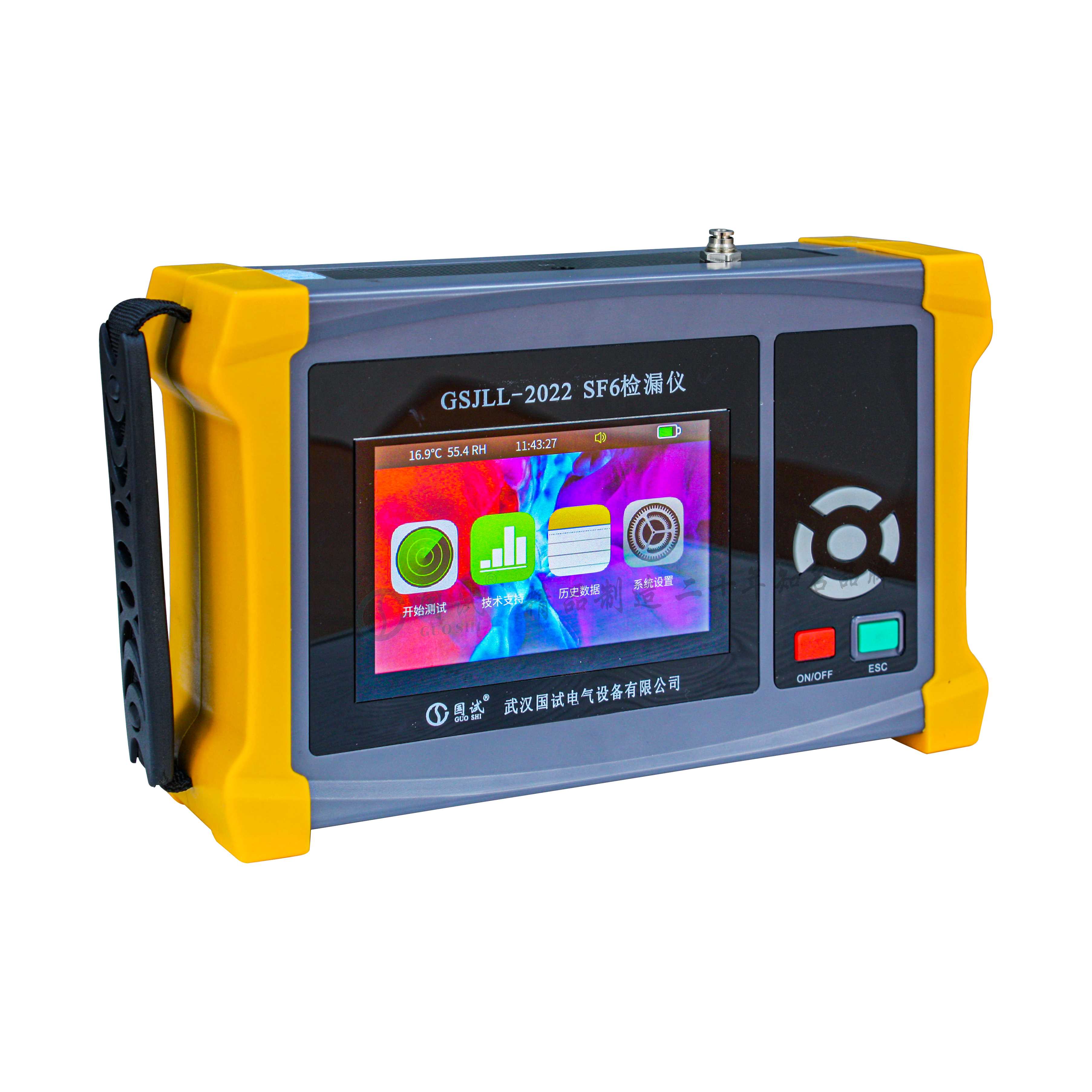

GSJLY-3000 手持式SF6气体检漏仪





产品简介 Product Introduction

---



       随着国内变电站电压等级的逐步提高，目前电力部门SF6高压断路器的使用量大约以15%/年的速度增长，在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质，但SF6高压开关大多是安装在室内，空气流动较为缓慢，一旦SF6气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。因此一旦发现SF6气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。

       GSJLY-3000手持式SF6气体检漏仪通过检测SF6气体浓度值，根据用户设定浓度阀值进行声光报警，以及检测数据变化趋势图等多种方式，准确的查找SF6气体泄露点，对于SF6设备检修带来极大便利。

       本设备适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫气体的设备、容器进行泄露检测，快速准确的进行六氟化硫气体定性、定量测量和分析。同时也适合于SF6高压开关厂作为SF6电器设备及出口产品的配套仪器。

       参考标准：DL/T 639-1997 《六氟化硫电气设备运行、试验及检修人员安全防护细则》

                        GB11023-89《高压开关设备六氟化硫气体密封试验方法》

                        DLT846.6-2004 《六氟化硫气体检漏仪》



产品特征 Product Characteristics

---



1. 采用国际先进的泵吸式，NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定；
2. 采用高精度数字处理技术，以及独特的漂移控制及温度补偿电路，抗干扰能力强；
3. 具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能；
4. 采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理；
5. 检测过程实时显示检测数据，同时具备动态波形曲线分析图；
6. 屏幕显示报警数值及曲线显示，采用蜂鸣器报警方式；
7. 具备自校准功能；
8. 大容量可充电锂电池，连续工作时间大于5小时；
9. 时钟万年历功能；
10. 体积小巧，便于手持测量；
11. 具备20000条数据、波形存储功能，以及翻阅查询功能；



产品参数 Product Parameters

---



序号	项   目	内     容
1	产品型号	GSJLY-3000
2	测量方式	NDIR单光束双波长红外测量技术
3	监测气体	测量范围	分辨力	精度
	六氟化硫气体	0～12000ppm	1ppm	±（1.5%+5d）
4	重复性能	1%
5	气泵抽取速度	≥800ml/min
6	持续工作时间	不低于5小时
7	仪表启动预热时间	≤10秒
8	相应时间	小于3秒
9	恢复时间	小于3秒
10	充电适配器规格	DC5V/1A
11	浪涌（冲击）抗扰度	±1.2kV
12	环境温度	-20℃～＋50℃
13	环境湿度	相对湿度5～95%（无冷凝）
14	大气压力	50kPa～110kPa
15	防护等级	IP33, 双重绝缘，CATⅡ级标准
16	外形尺寸	长250mm×宽160mm×高70mm
17	主机重量	1KG

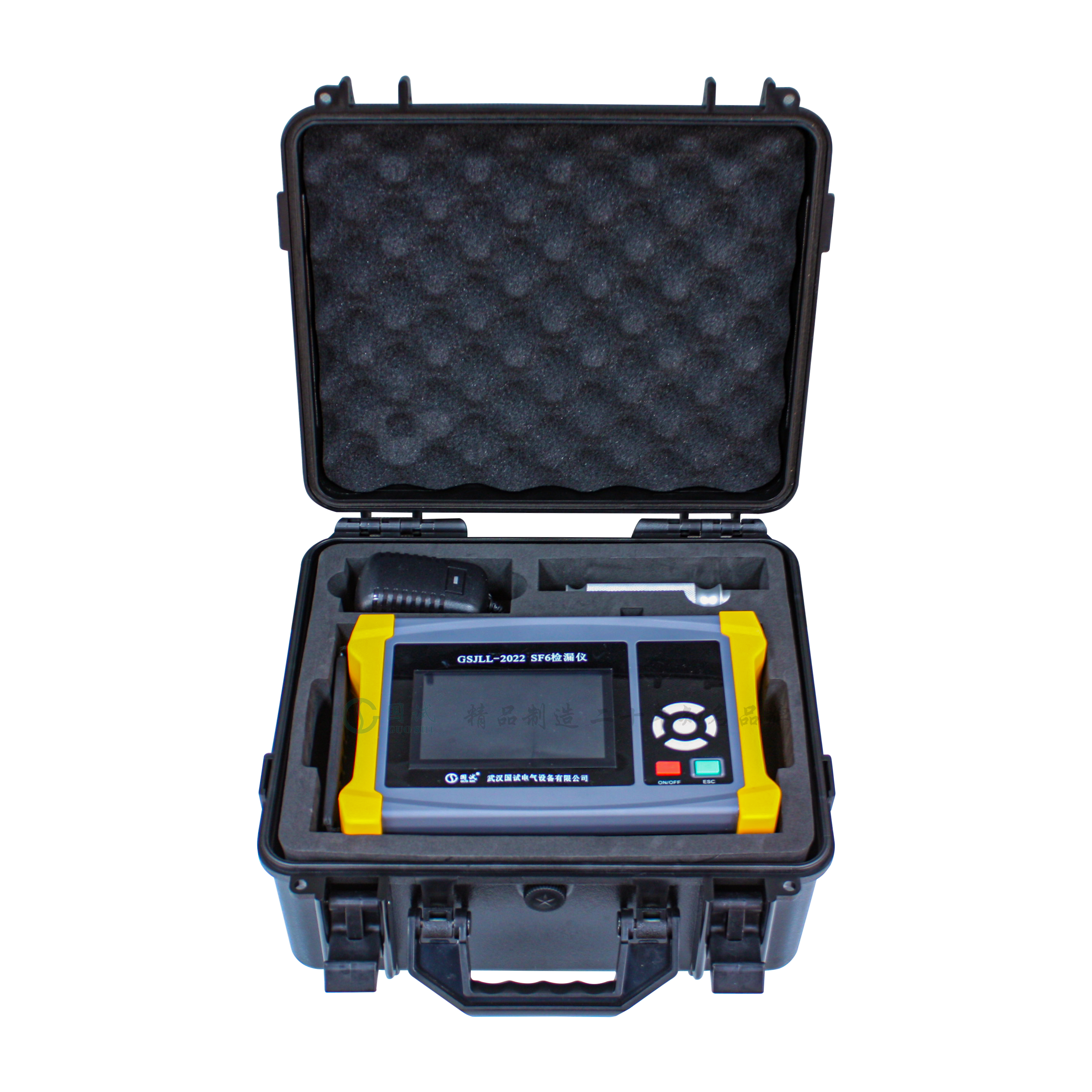

配置清单 Configure The Manifest

---



序 号	数      量	名 称
1	SF6检漏仪	一台
2	充电器	一个
3	手柄	一个
4	探杆	一个
5	气管	一条
6	说明书	一份
7	合格证	一份
8	保修卡	一份
9	检验报告	一份





售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
