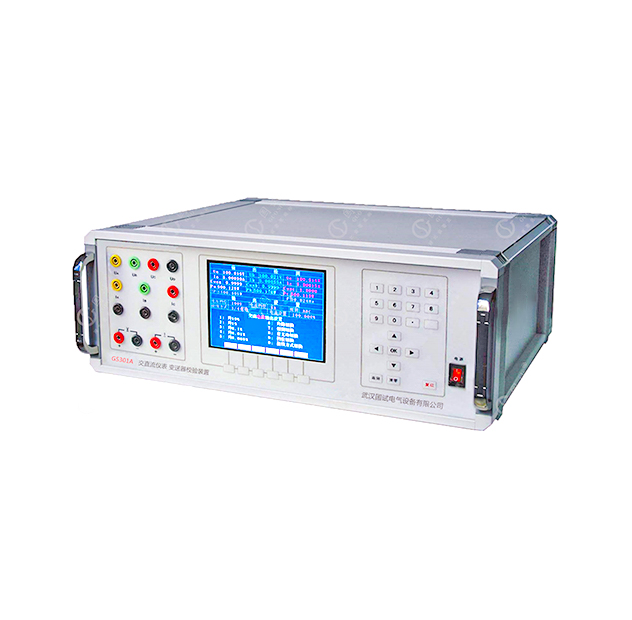

GSZ-301A交直流仪表变送器校验装置



产品简介 Product Introduction

---



     GSZ-301A 是交直流仪表变送器校验装置按照国家检定规程JJG 601-2022《时间检定仪检定规程》、JJG 124-2005《电流表、电压表、功率表及电阻表》和JJG 307-2006《机电式交流电能表检定规程》的要求而设计的三相 0.05级表源一体化装置。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

显示器采用6.5英寸TFT彩色液晶屏，图表字符显示清晰亮丽。

      参考标准：JJG 601-2022《时间检定仪检定规程》
                       JJG 124-2005《电流表、电压表、功率表及电阻表》
                       JJG 307-2006《机电式交流电能表检定规程》



产品特征 Product Characteristics

---



1．可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。

2．可半自动校验多种指示仪表（含指针式和数字式）。

3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

4．在测量电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级 。因此，本装置实为一台融电测量变送器、交直流电表、电能表（选项）三大检测功能为一体的高精度、高稳定度的标准装置。

5．设有RS-232接口或USB接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。

6．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。



产品参数 Product Parameters

---



一、工频交流输出

    ·电压量程    50V、100V、200V、400V、600V，  每相最大输出容量   20VA；

    ·电流量程    0.5A、1A、2.5A、5A、10A、20A，  每相最大输出容量   20VA；

    ·电压、电流调节范围    0～130%，

     调节细度    5×10－5；

    ·电压、电流及功率输出稳定度    ≤0.01%/60s (峰－峰值）；

    ·电压、电流波形失真度    ≤0.3%；

    ·频率范围    45～65Hz ， 调节细度    0.001Hz；

    ·相位范围    0～359.99°，调节细度    0.01°；

    ·谐  波      2～31次 ， 幅度0～20%，相位细度    0.01°·N（N为谐波次数）。

二、直流输出

    ·电压量程    75mV、75V、150V、300V、500V、1000V，最大输出容量    20W；

    ·电流量程　  0.5A、1A、2.5A、5A、10A、20A，最大输出容量    20W；

    ·电压、电流调节范围    0～120%（1000V除外），

     调节细度    5×10－5；

    ·电压、电流输出稳定度    ≤0.01%/60s（峰－峰值）；

    ·电压调定值准确度    0.05%；　

    ·75mV输出（负载≥5Ω）准确度    0.1%；

    ·电流调定值准确度    0.1%。

三、 测量下列电量时的准确度

    ·正弦波下工频电压、电流、有功功率及电能    0.05%；

    ·正弦波下工频交流无功功率及电能    0.1%；

    ·频率（45～65Hz）    0.01Hz；

    ·电流对同名相电压的相位    0.05°；

四、  变送器测量

     直流电压    ±1V、±5V、±10V、±20V、1～5V、2～10V、1～3～5V、2～6～10V    0.02%；

     直流电流 ±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4～20 mA、4～12～20mA     0.02%；

     纹 波    1%；

     响应时间    40ms。

     工作电源    单相 220V±10%，50Hz±5%。

     使用环境    温度 20℃±10℃，

     相对湿度     ≤85%RH。

     体积重量    460×460×175mm     约20 kg。



配置清单 Configure The Manifest

---



1  装置本体                                         1台

2  铝合金箱                                         1只

3  电源线连插头                                  1根

4  测试导线及接插件                           1套

5  直流75mV测试专用线                     1根

6  电子电能脉冲测试线                        1根

7  通讯专用接口连接线                        1根

8  光电采样器                                     1个

9  使用说明书                                     2份

10 检测报告、合格证、装箱单         各1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
