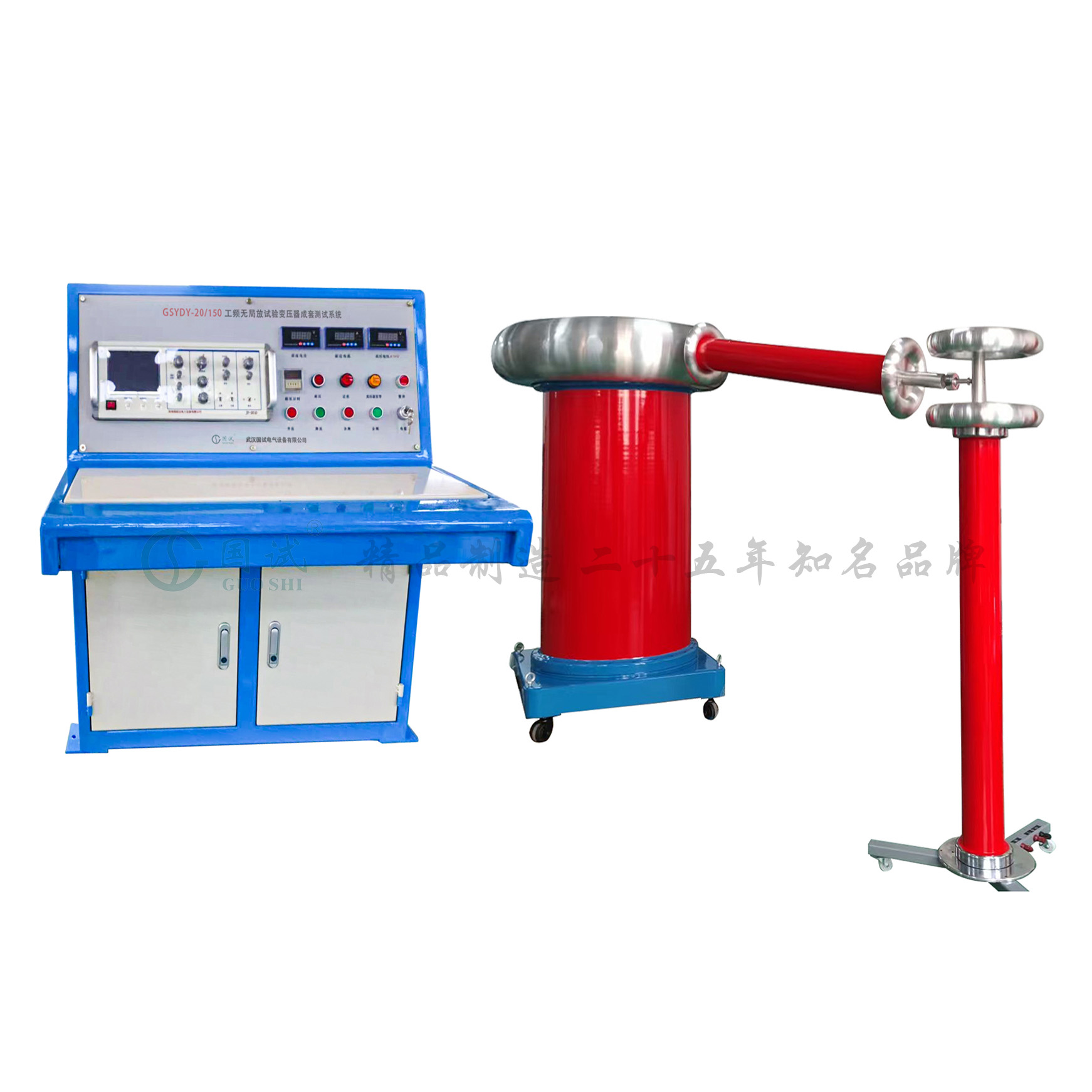

GSYDY（W）无局放试验变压器（绝缘筒式）





产品概述 Product Overview



无局放试验变压器全名无局部放电试验变压器，与普通试验变压器的区别就是自身局放量小，通常自身局部放电量≤5pc。无局放试验变压器做为高压电源,经过隔离滤波装置,取得较为纯净的高压电源,然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。其主要用于检验各种电气设备和绝缘材料、绝缘部件等在工频高电压作用下的绝缘水平，可作为变压器、互感器、高压开关和电缆等试品的局部放电测量和外施耐压的试验设备。广泛应用于电气设备的生产厂家、电力部门、科研单位和高等院校等。

绝缘筒式无局放试验变压器是结合油浸式试验变压器和绝缘筒式电抗器工艺结构开发的产品。体积大、质量沉。适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局部放电试验。绝缘筒式无局放试验变压器可广泛用于电力系统用户现场检测各种高压电器设备的绝缘性能，特别适用大型企业、研究部门项目研究使用。



参考标准：JB/T 9641-2022《试验变压器》

                 DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》

                 DL/T 848.3-2019 《高压试验装置通用技术条件第3部分：无局放试验变压器》

                 DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》



产品特点 Product Features



1、内充高纯度的绝缘油作为绝缘介质；

2、体积大、质量沉、大气；

3、试验过程简单直观，操作方便宜行；

4、能有效地摒除电源中的杂波干扰；

5、采用自动控制技术，自动化程度高，抗干扰能力强；

6、采用快速电子保护装置，可靠性高。



产品参数 Product Parameters



1. 额定输入电压：220V或380V
2. 额定输出电压：10~1200kV
3. 额定输出容量：3~1200kVA
4. 电压精度：AC 1.5%
5. 额定电压下系统局放量≤5pC
6. 电源失真度：＜3%
7. 绝缘介质：高纯度绝缘油
8. 运行时间：100%额定电压、100%额定电流下连续运行1小时。
9. 系统温升要求：在规定运行时间内，调压器、变压器绕组温升≤65K，油面温升≤55K。
10. 系统过流能力:在110%额定电流持续时间60s工况下，过电流对系统各单元不造成热损坏， 对调压器和试验变压器绕组均不造成热损坏和绕组变形。
11. 成套装置波形畸变率：成套设备输出电压波形畸变率≤3%。
12. 成套装置测量不确定度：≤±1％；
13. 系统噪声水平：≤65d



无局放试验变压器（绝缘筒式）主要技术参数

序号	型  号	额定电压 kV	额定容量 kVA	外形尺寸 Ø×H mm	重量 kg
1	GSYDY（W）-5/50	50	5	450×680	105
2	GSYDY（W）-5/60	60	5	450×680	105
3	GSYDY（W）-10/100	100	10	630×780	210
4	GSYDY（W）-50/100	100	50	840×960	400
5	GSYDY（W）-10/120	120	10	630×860	215
6	GSYDY（W）-12/120	120	12	630×980	237
7	GSYDY（W）-15/150	150	15	700×1200	385
8	GSYDY（W）-30/150	150	30	920×1650	450
9	GSYDY（W）-50/150	150	50	750×1280	520
10	GSYDY（W）-150/150	150	150	1500×1760	1200
11	GSYDY（W）-50/250	250	50	1200×2230	1160
12	GSYDY（W）-75/250	250	75	1450×2450	1890
13	GSYDY（W）-100/250	250	100	1200×2400	2150
14	GSYDY（W）-125/250	250	125	1300×2400	2260
15	GSYDY（W）-250/250	250	250	1800×3200	3200
16	GSYDY（W）-150/300	300	150	1700×2900	2300
17	GSYDY（W）-300/300	300	300	1900×3000	4850
18	GSYDY（W）-150/350	350	150	1900×2960	2400
19	GSYDY（W）-400/400	400	400	2300×3900	5600
20	GSYDY（W）-500/500	500	500	2800×4530	11000
21	GSYDY（W）-600/300	300	600	2080×2900	5000
22	GSYDY（W）-600/600	600	600	2860×4800	18500
23	GSYDY（W）-1000/250	250	1000	3300×2860	8600
24	GSYDY（W）-1250/250	250	1250	3300×2960	14500
25	GSYDY（W）-2000/500	500	2000	2900×4900	38600
26	GSYDY（W）-2200/550	500	2200	2970×4900	40000

注：特殊规格可另外定制



配置清单 Configure The Manifest



序号	型号	数量
1	试验变压器	1台
2	高电压试验控制台	1台
3	滤波器	1台
4	高压分压器	1台
5	高压保护电阻	1根
6	连接线（高压、低压）	1套
7	电源线	1套
8	说明书	1份
9	检验报告	1份
10	合格证	1份
11	保修卡	1份





售后服务承诺  After Sales Service Commitment



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。

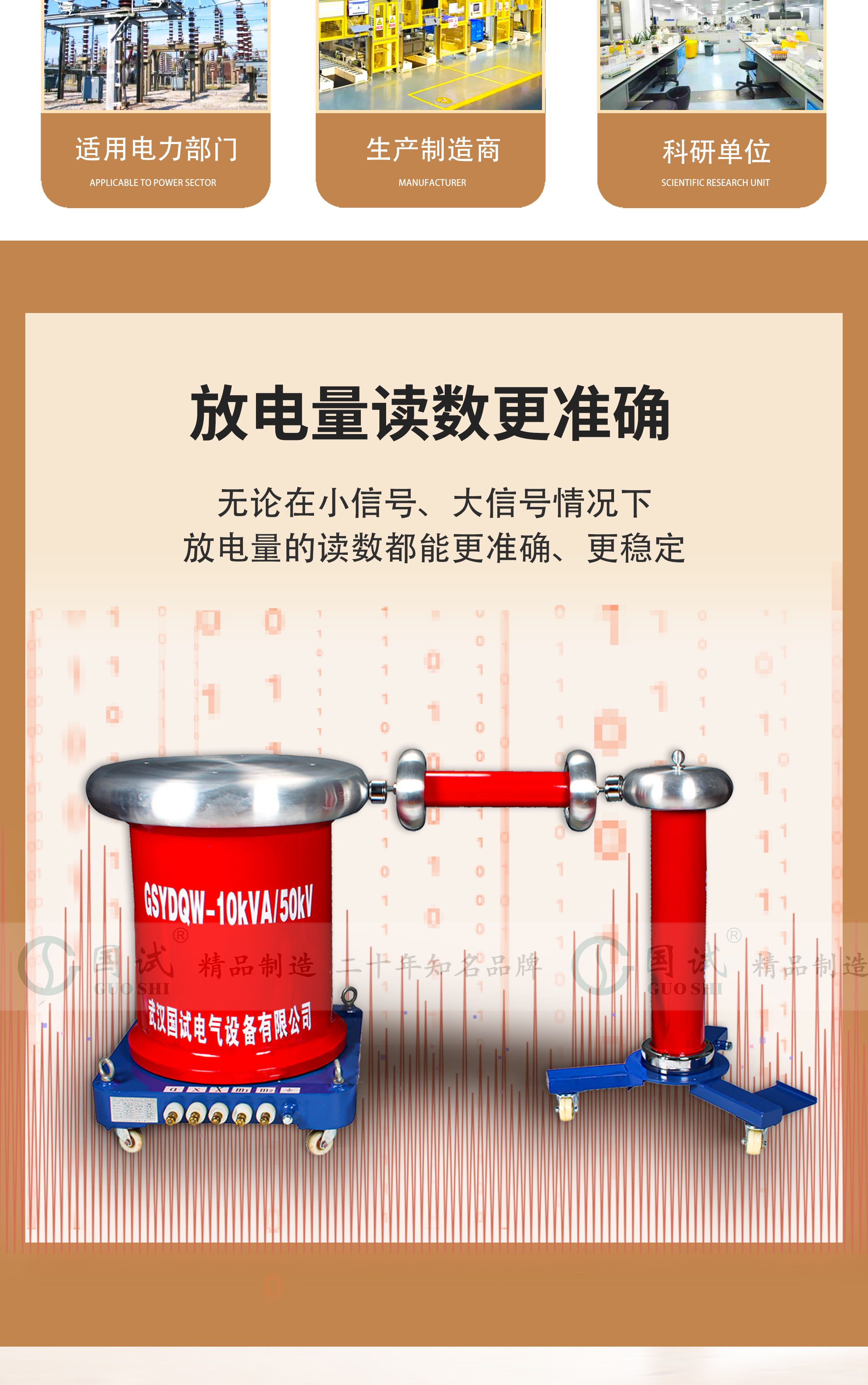

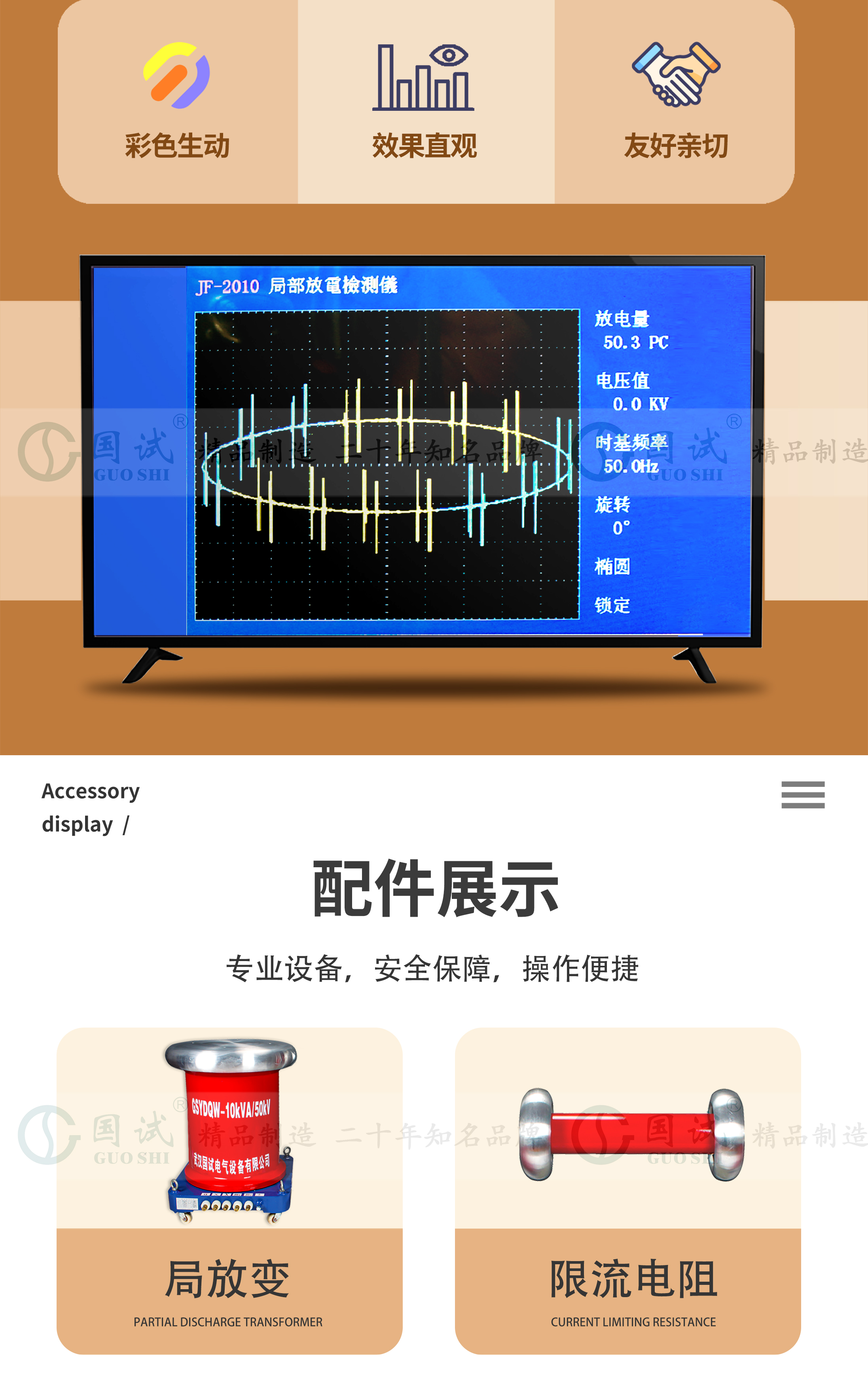

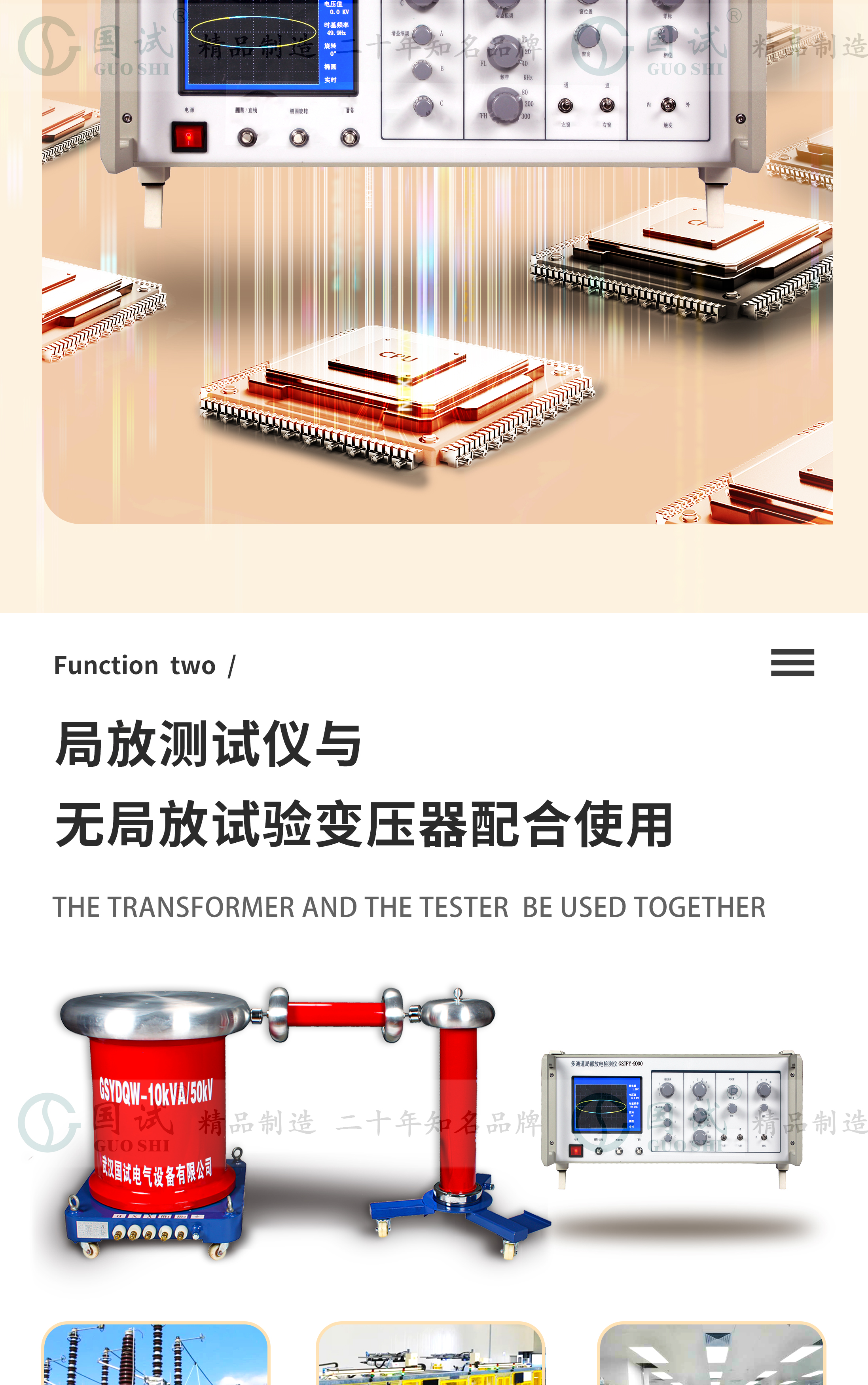

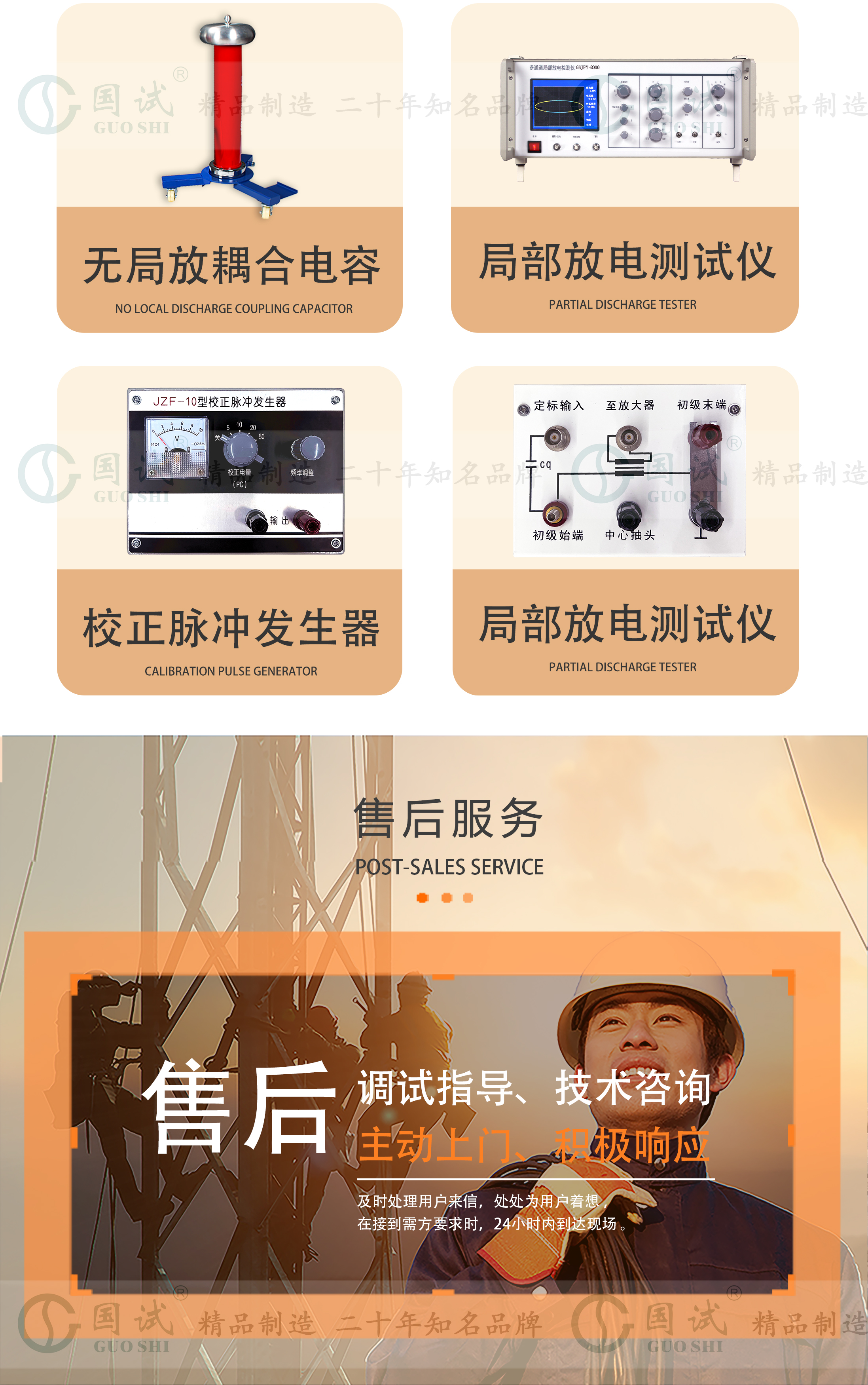

图文介绍  Graphic Introduction
