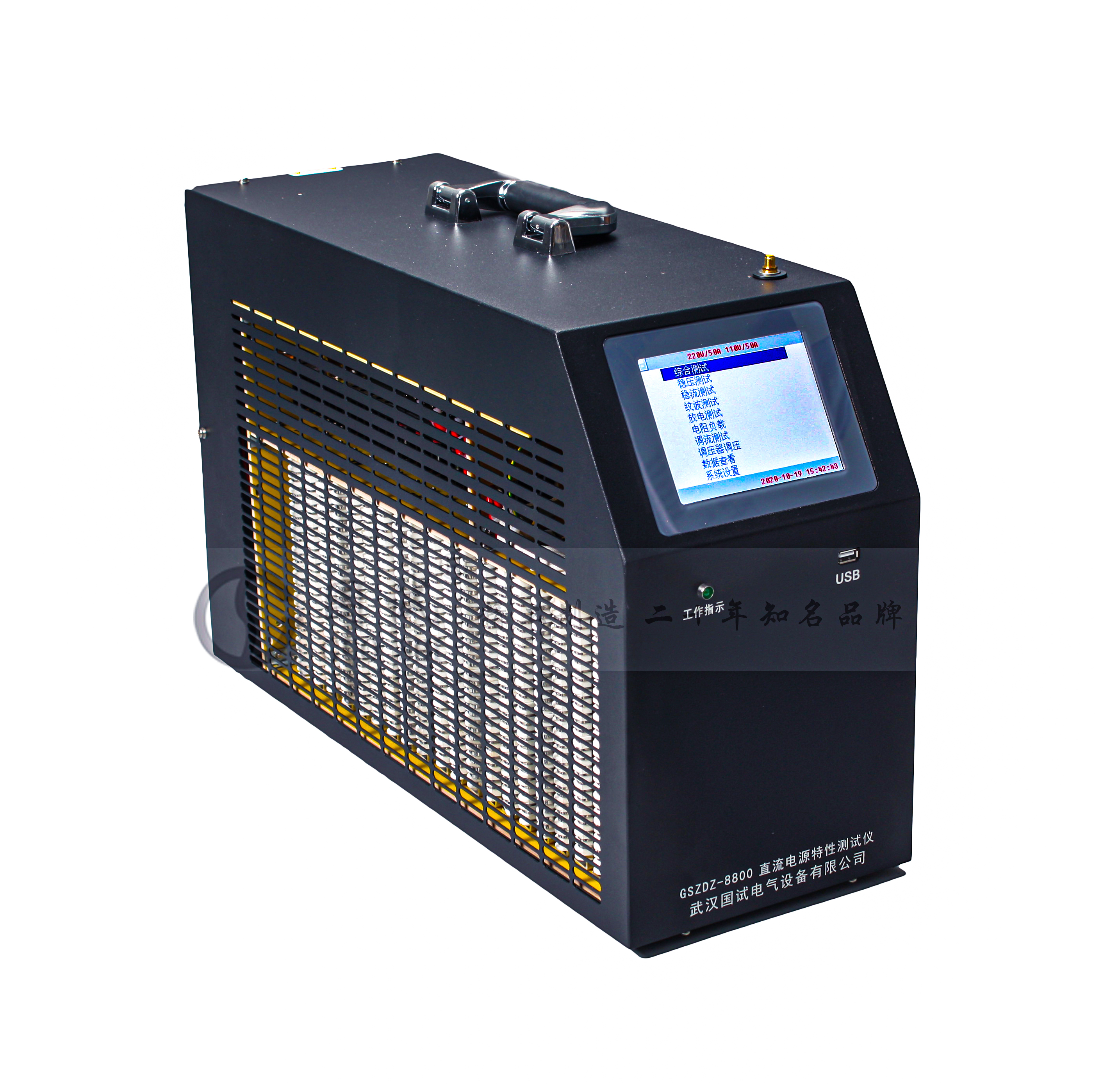

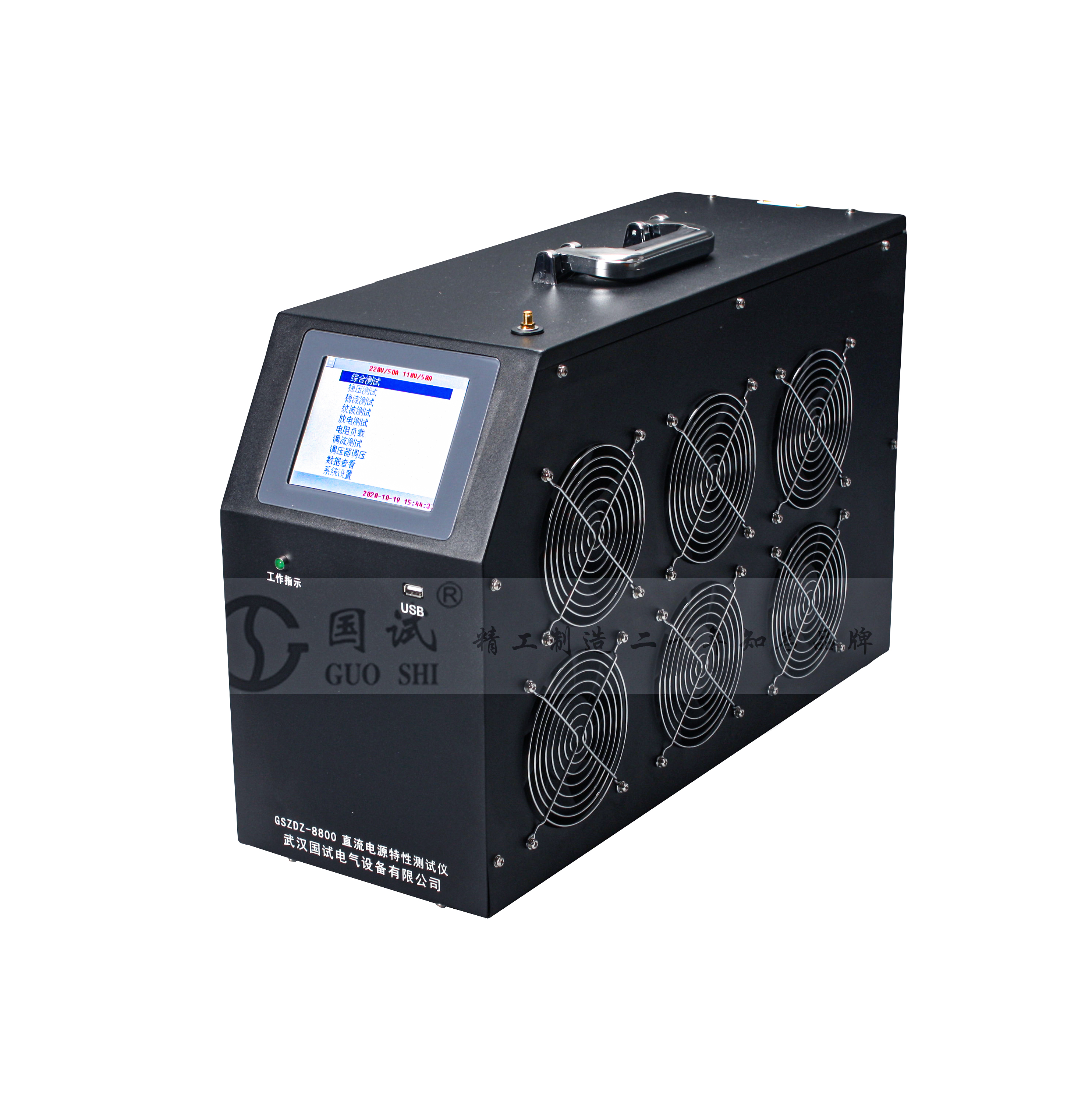

GSZDZ系列 直流电源综合测试仪
蓄电池及直流系统检测
GSZDZ系列直流电源综合测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量和电池放电等功能，同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
产品简介 Product Introduction
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率、蓄电池容量等技术指标及试验方法有明确的规定及技术要求。试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～115%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、充电机效率、蓄电池容量等。
直流电源综合测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量和电池放电等功能，同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
参考标准：GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
产品特征 Product Characteristics
- 是一种直流电源测试分析专用软件。综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波 系数和稳流纹波系数。
- 使用ARM和DSP以及16M字节的FLASH存储器；
- 仪表使用触摸屏，使操作更简单、方便
- 可保存、回显测量数据或将其上传到PC机进行分析；
- 模块化结构，设计合理，运行可靠。
- 中文菜单操作，简单易学。
- 可使用USB盘更新仪表软件；
- 在PC机上用直流电源综合测试仪数据分析软件对测量数据进行详细分析。
- 采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。
- 全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
- 可自动在线实时检测、记录单节或整组电池的电压。
- 完备的通讯功能，具有RS232通讯接口与USB接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用优盘传递数据，随时测试随时保存、编辑、打印。
- 强大的数据处理功能：可对电池的多项测量结果、曲线显示、生成报表，并进行综合计算分析，准确判别。
- 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
- 采用三相自动数控调压器：输出精度高、功率大，电压稳定度高，单机电流达20A。
- 模块化组合结构：采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。
产品参数 Product Parameters
|
项目 |
主机规则 |
负载电流 |
适用电压 等级 |
尺寸 |
重量 |
|
主机 |
48V 150A |
0-150A |
48V |
415*180*310 |
9Kg |
|
48V 300A |
0-300A |
48V |
570*225*460 |
15Kg |
|
|
220V 30A / 110V 30A |
0-30A |
220V / 110V |
260*350*600 |
13Kg |
|
|
220V 50A / 110V 50A |
0-50A |
220V / 110V |
500*360*420 |
15Kg |
|
|
220V 50A / 110V 80A |
110V:0-50A |
220V / 110V |
500*360*420 |
15Kg |
|
|
220V 50A / 110V 100A |
0-100A |
220V / 110V |
600*235*460 |
18Kg |
|
|
调压器 |
额定电压 |
15KVA |
|||
|
输入电压 |
380+10% |
||||
|
输出电压 |
300-450V |
||||
|
额定电流 |
20A |
||||
|
体积 |
260*350*600(mm) |
||||
|
重量 |
18kg |
||||
|
精度 |
电压±0.5% 电流±0.5% |
||||
|
纹波系数 |
0.01%-10%±0.02% |
||||
|
供电电源 |
AC220V±10% |
||||
|
工作环境 |
-20℃+55℃ |
||||
|
显示屏 |
320*240 彩色图案LCD+触摸屏 |
||||
|
内存容量 |
128M位FLASH |
||||
|
通讯接口 |
USB |
||||
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
主机 |
1台 |
|
2 |
放电电缆/电压采集线 |
1套 |
|
3 |
单体监测模块 |
若干 |
|
4 |
单体数据采集线 |
若干 |
|
5 |
采集模块鳄鱼夹（红色） |
若干 |
|
6 |
采集模块鳄鱼夹（蓝色） |
若干 |
|
7 |
采集模块鳄鱼夹（黑色） |
若干 |
|
8 |
采集模块鳄鱼夹（黄色） |
若干 |
|
9 |
接地线 |
1根 |
|
10 |
监测通讯终端 |
1个 |
|
11 |
USB转接线 |
1根 |
|
12 |
天线 |
1根 |
|
13 |
U盘 |
1个 |
|
14 |
调压器 |
1个 |
|
15 |
三相输入线 |
1根 |
|
16 |
三相输出线 |
1根 |
|
17 |
调压器控制线 |
1根 |
|
18 |
说明书 |
1份 |
|
19 |
检验报告 |
1份 |
|
20 |
合格证 |
1份 |
|
21 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
