GSBXB系列 串联谐振耐压装置

产品概 述 Product Overview

---

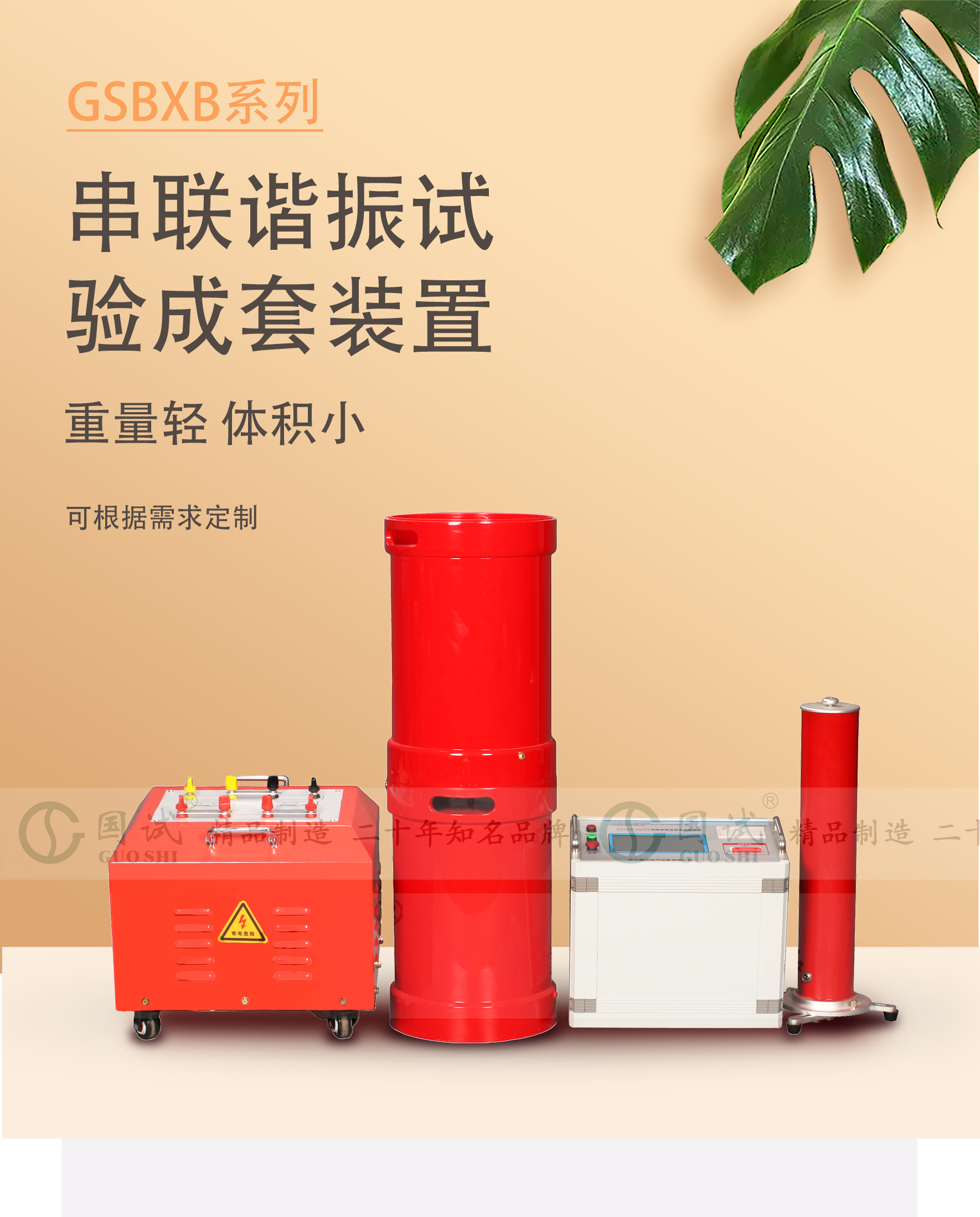

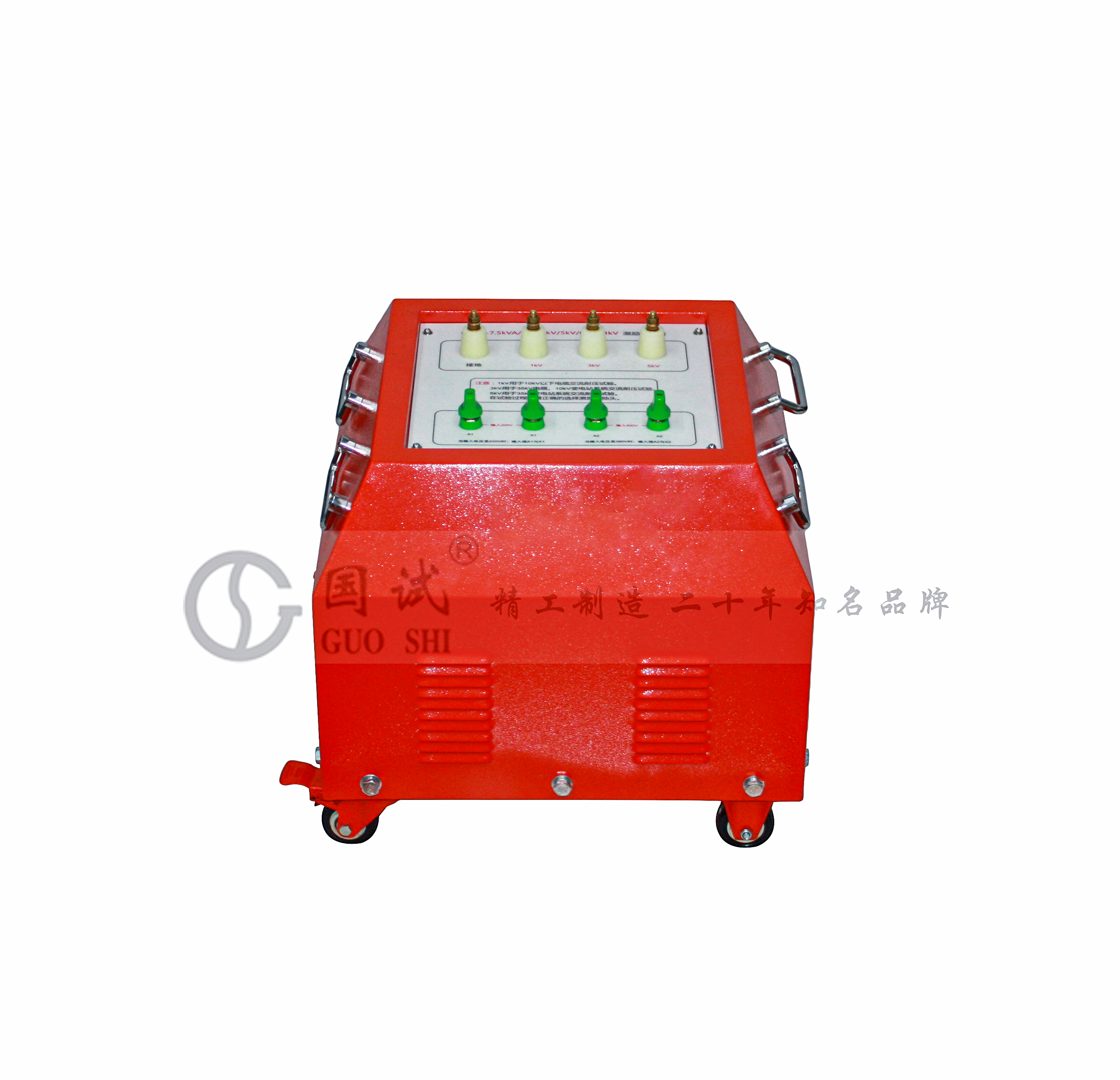

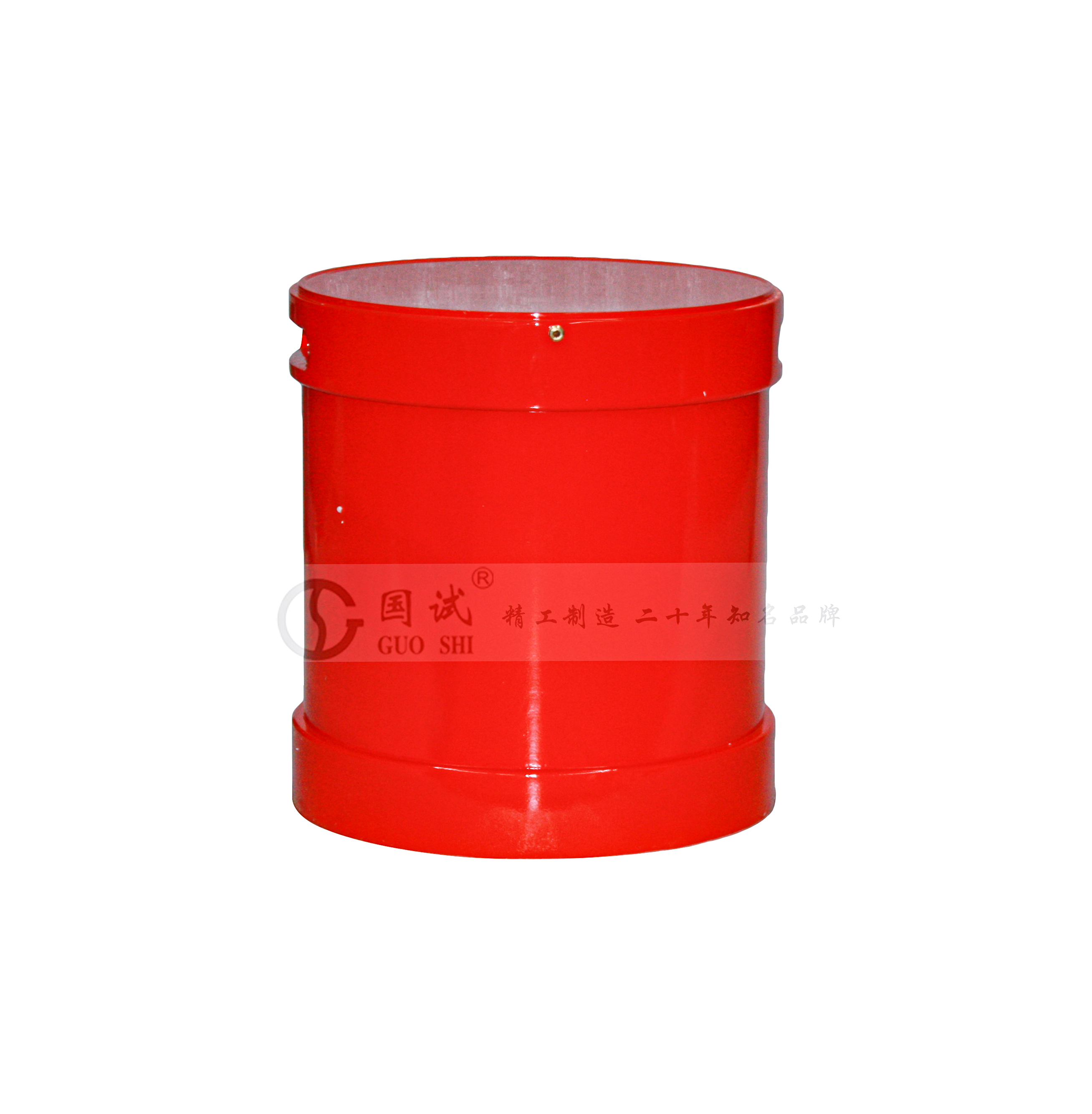

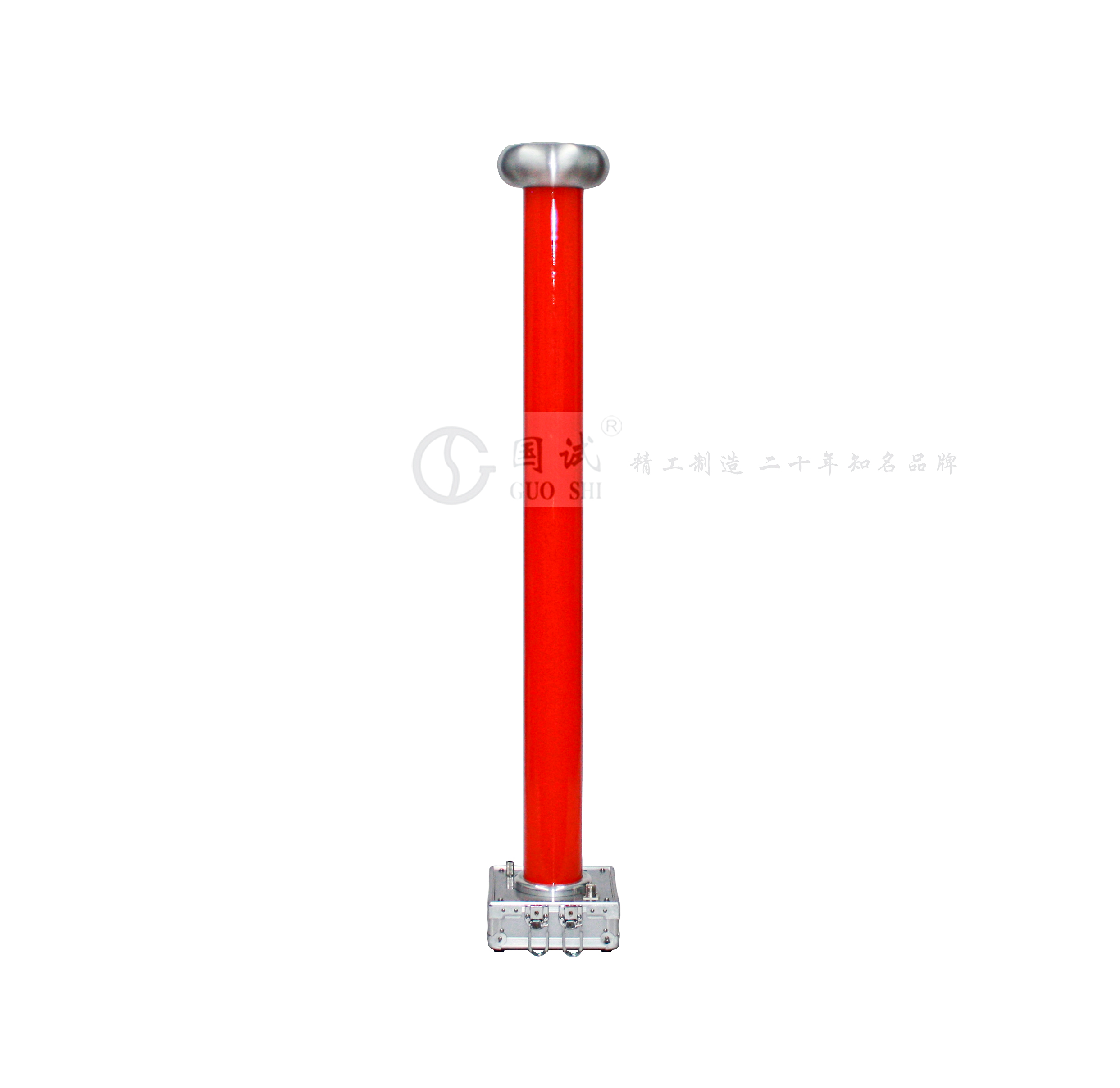

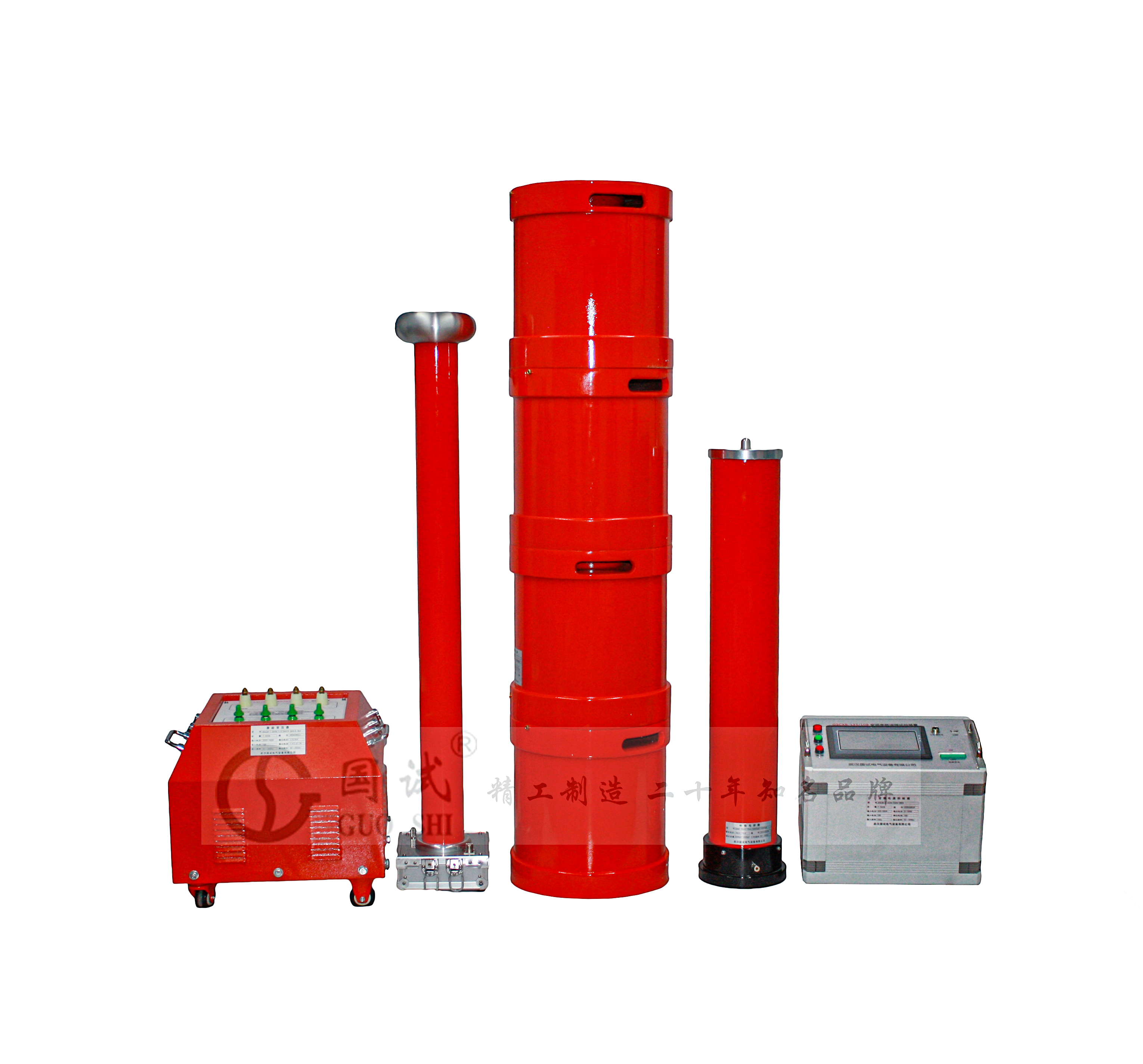

GSBXB系列串联谐振耐压装置主要针对电力电缆、水力发电机、主变、母线、GIS等的交流耐压试验设计制造。电抗器采用多只分开设计，便于根据现场需求灵活配置电抗器的阶数，大大降低了劳动强度，提高工作效率。可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、补偿电容（选配）组成。

参考标准：

GB 50150-2016《电气装置安装工程电气设备交接试验准》

DL/T596-2021《电力设备预防性试验规程》

DL/T 849.6-2016《电力设备专用测试仪高压谐振试验装置 第6部分：高压谐振试验装置》

DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》

JB/T 9641-2022《试验变压器》

GB/T 1094.6-2011《电力变压器 第6部分：电抗器》

GB/T 311.1-2012《绝缘配合 第1部分：定义、原则和规则》

DL/T846-2016《高电压测试设备通用技术条件》

GB 4793-2024《测量、控制和实验室用电气设备安全技术规范》

GB2900《电工名词术语》

GB4208《外壳防护等级》

GB/T16927-2011《高电压试验技术》



产品特点 Product Features

---



1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。

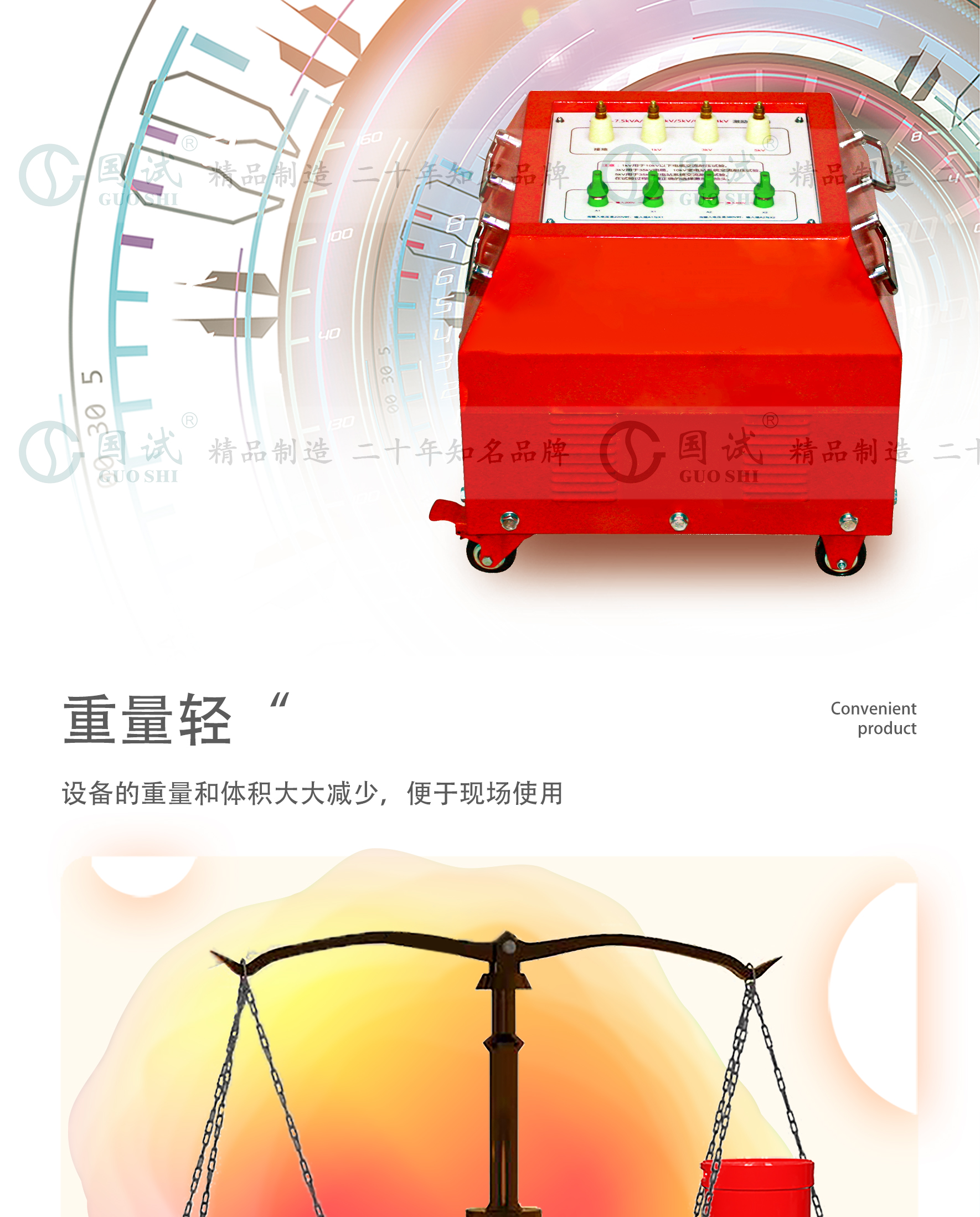

2、整个装置单件重量很轻，便于现场使用。

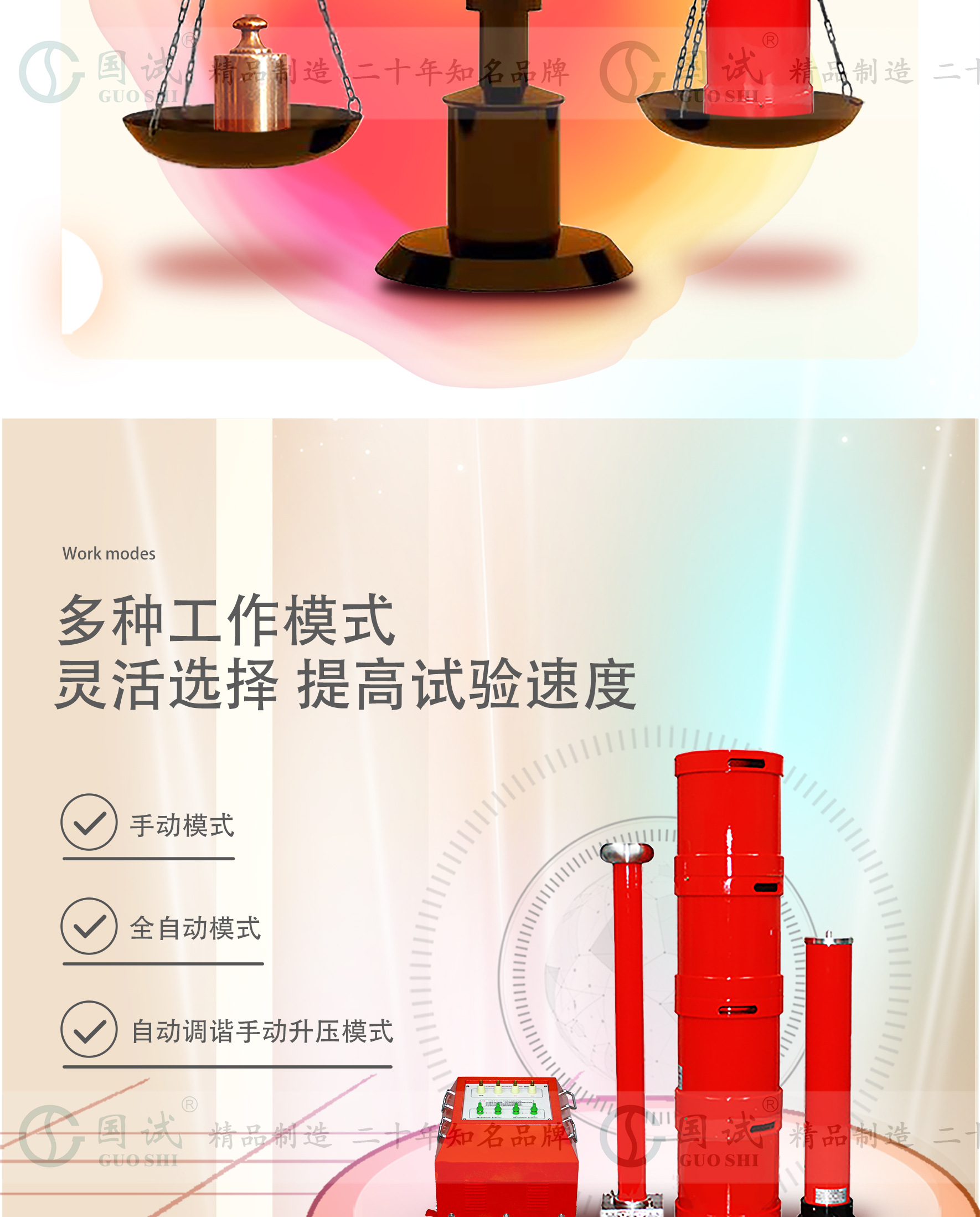

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

9. 能有效改善输出电压波形,有效防止谐波峰值对试品的误击穿。

10. 能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

11. 不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭。

12.（选配）具备蓝牙无线传输功能，设备操作以及数据传输更加方便。



产品参数 Product Parameters

---



1.容量规格：（10-30000KVA）任意规格(根据客户要求定制）

2.额定输出电压：（10-1200KV）任意规格(根据客户要求定制）

3.环境温度：－15℃ –45 ℃;

4.相对湿度：≤90%RH;

5.输出电压波形畸变率：<1.0％

6.允许连续工作时间：额定条件下一次性工作30分钟，在对电缆耐压时，满足连续工作60分钟

7.装置自身品质因数：Q>50

电缆试验时满负荷下品质因数：Q>30（与负载相关）

8.输入电源：单相380V/220V

9.频率调节范围：30Hz～300Hz

10.系统测量精度：1.5％



配置清单 Configuration manifest

---

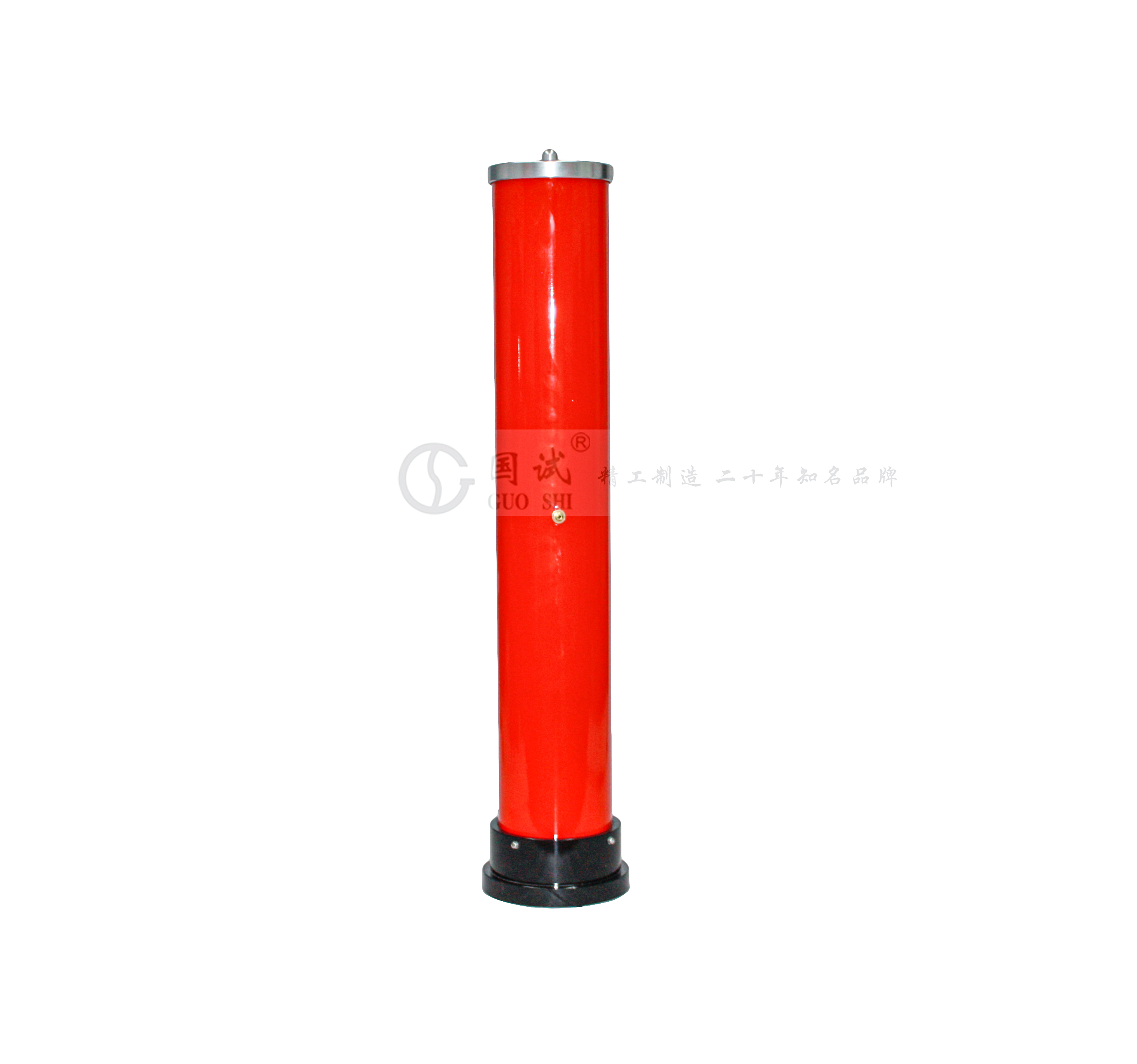

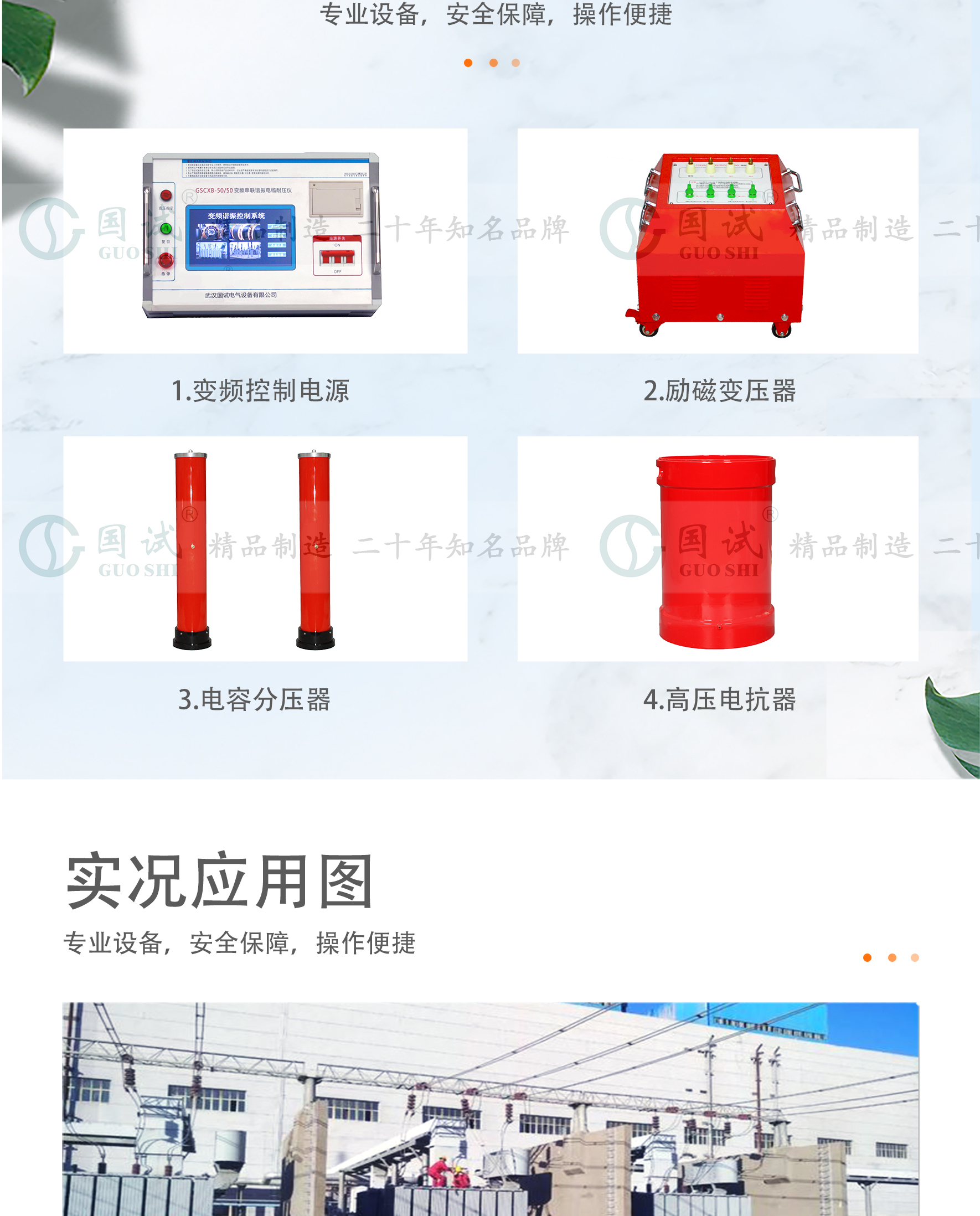

序号	设备名称	数量
1	变频电源	1台
2	励磁变压器	1台
3	高压电抗器	1套
4	电容分压器	1台
5	补偿电容器（选配）	1台
6	串联谐振测试线	1套
7	说明书	1份
8	检验报告	1份
9	合格证	1份
10	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。



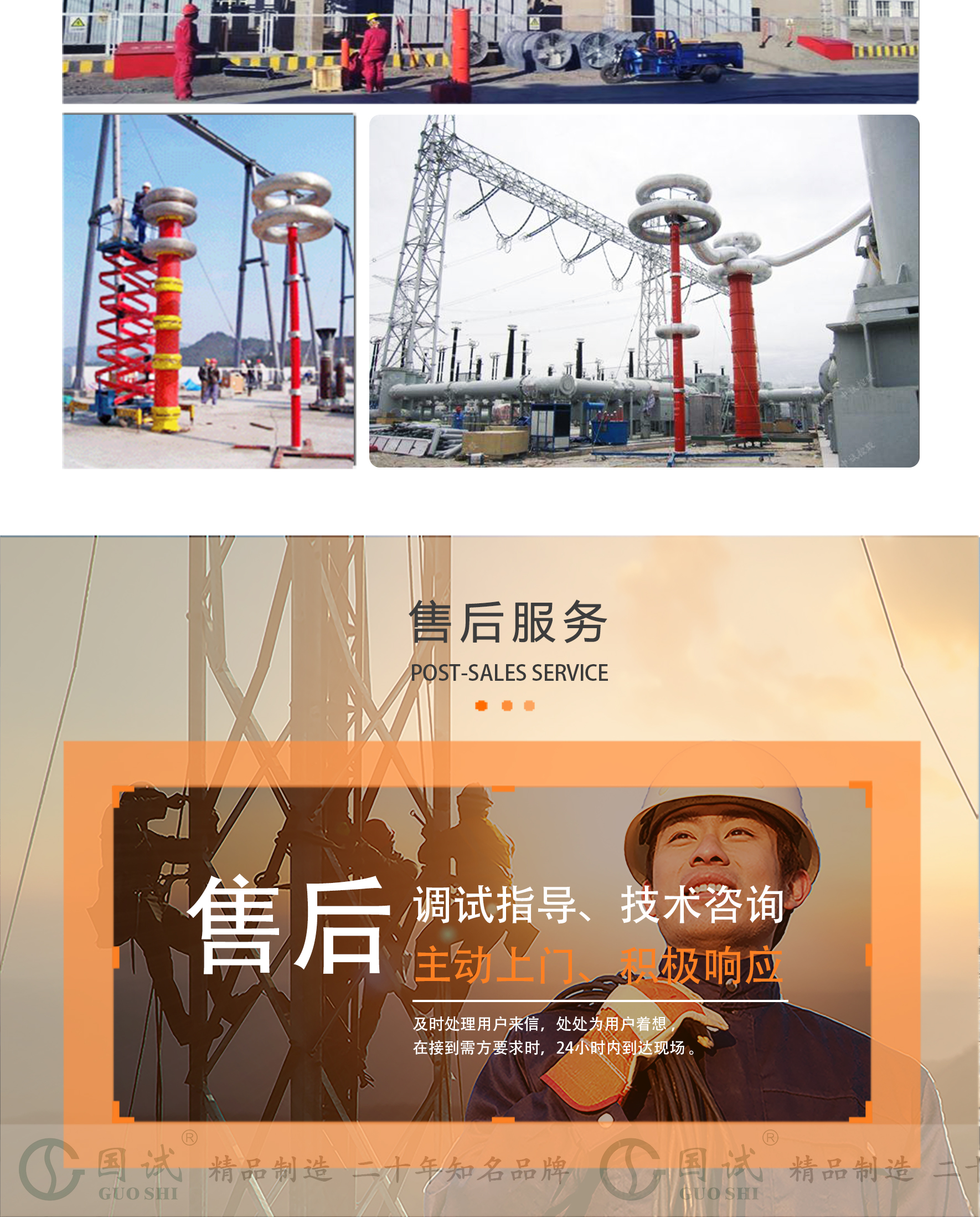

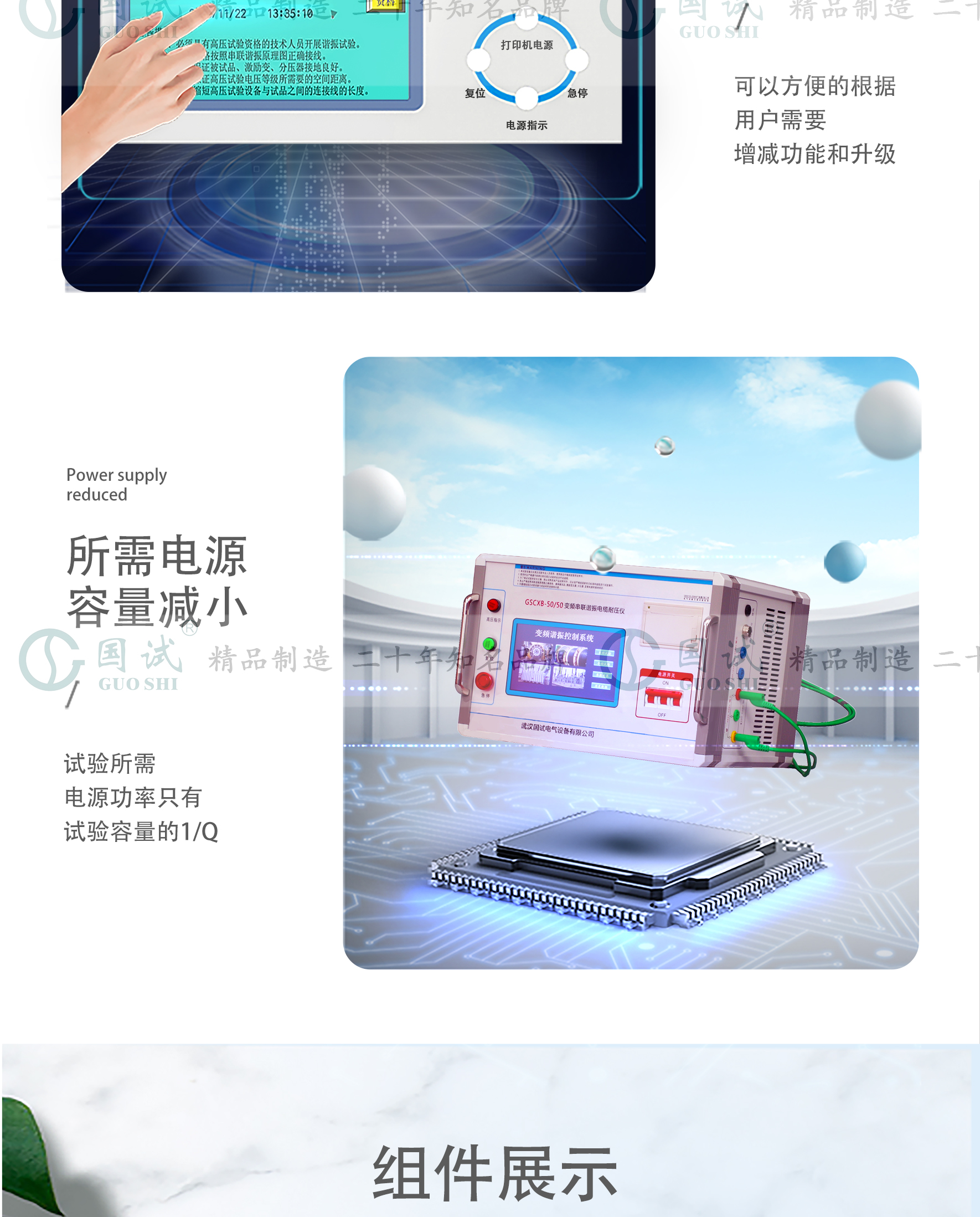

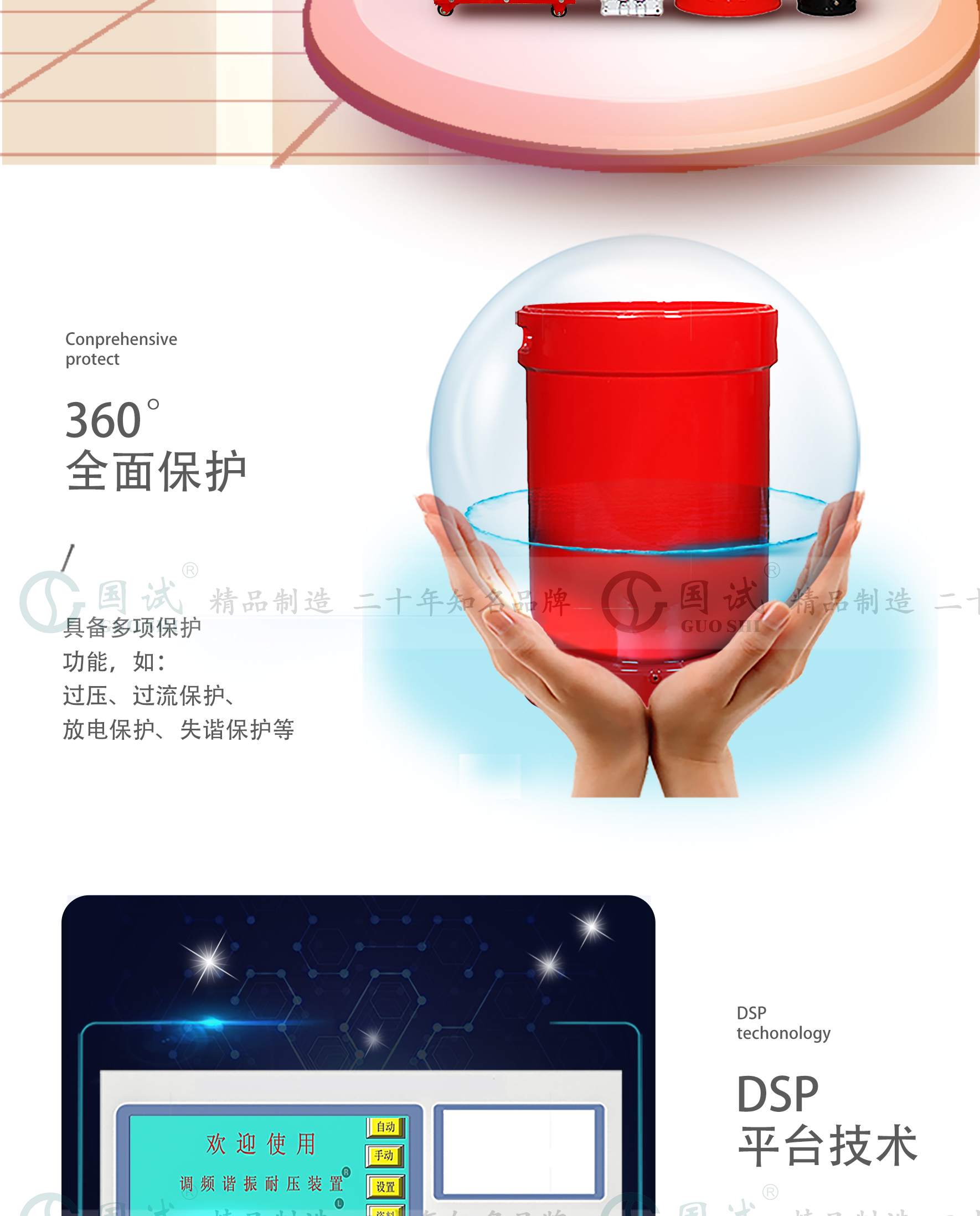

图文介绍 Graphic Introduction

---
