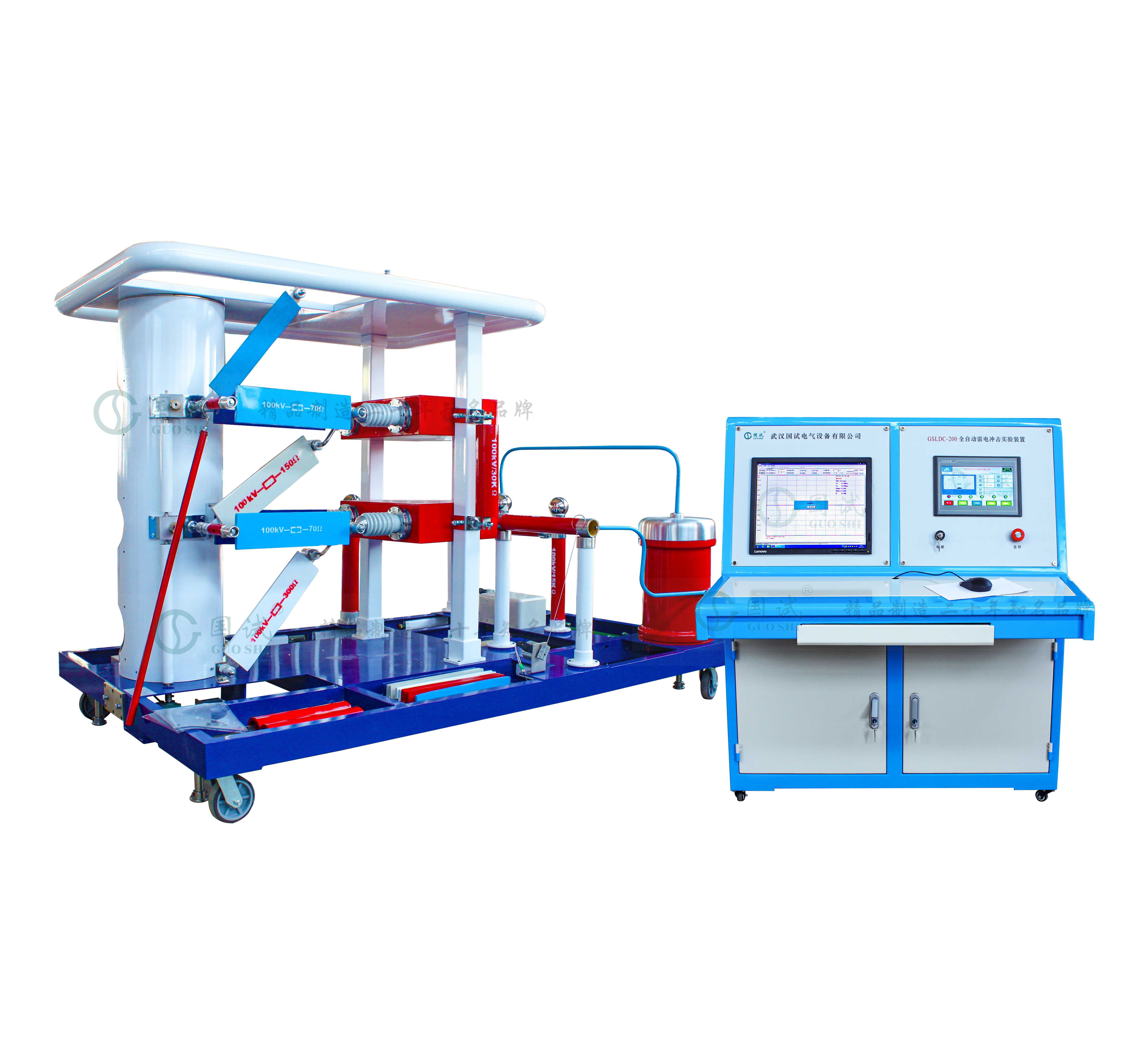

GSLDC-200/10 全自动雷电冲击电压试验系统成套装置
雷电冲击试验装置

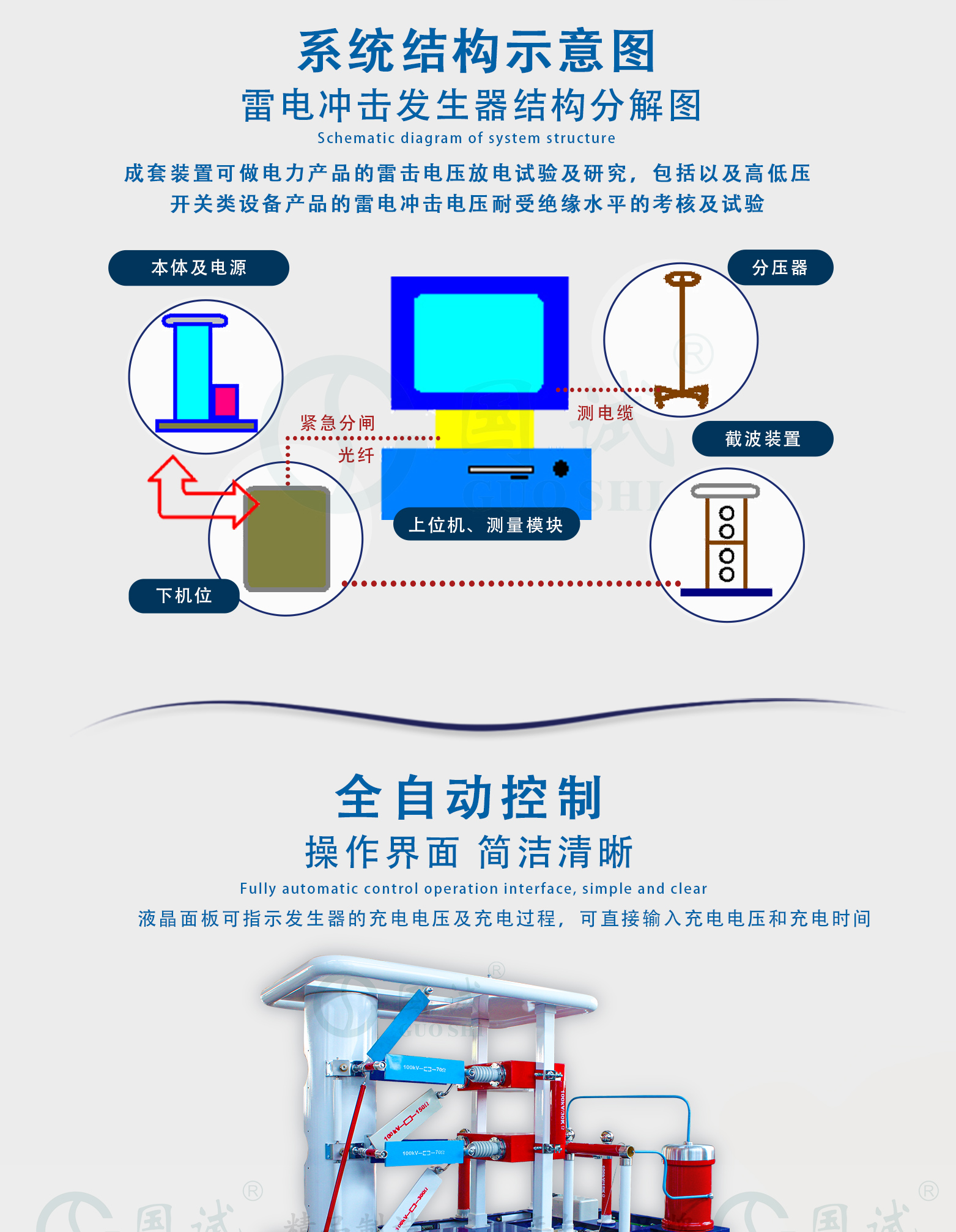

冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。 100～10000kV系列各种容量成套冲击电压（电流）试验装置。并可提供多种波形系列成套冲击电压（电流）发生器。冲击试验装置主要由：发生器本体、截波、分压器、四组件控制台（控制台分为微机型和普通型）、数字化波形记录系统等组成。
产品概述 Product Overview
满足适用于10kV及以下电力产品的雷电冲击电压放电试验及研究，包括以及高低压 开关类设备产品的雷电冲击电压耐受绝缘水平的考核及试验。
参考标准：
JB/T9641－2019 《试验变压器》
GB1094-2013 《电力变压器》
GB/T509-2017 《电力变压器试验导则》
DL/T596/2022 《电力设备预防性试验规程》
GB311.1-2019 《高压输变电设备的绝缘配合》
GB/T16927.1-2017 《高电压试验技术 一般试验要求》
GB/T16927.2-2017 《高电压试验技术 测量系统》
GB/T16896.1-2017 《高电压冲击试验用数字记录仪》
ZB F24 001-90 《冲击电压测量实施细则》
GB191 《包装运标志》
JB/T563 《耦合电容器及电容分压器订货技术条件》
GB4208 《外壳防护等级》
GB813-89 《冲击试验用示波器及峰值表》
GB7449-2017 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》
JB/T501 《电力变压器试验导则》
JB/T501-1991 《变压器试验技术》
IEC60-1、IEC60-2 《高电压试验技术》
GB50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T557-94 《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》
DL/T 848.5-2004 《高压试验装置通用技术条件 第 5 部分：冲击电压发生器》
DL/T 846.1-2003 《高电压测试设备通用技术条件第一部分：高电压分压器测量系统》
DL/T 846.2-2004 《高电压测试设备通用技术条件第二部分：冲击电压测量系统》
产品特点 Product Features
1. 自动调整球距，自动安全接地， PLC 光电程控软件。
2. 2通道彩色数字示波器(精度 3%)；
3. 软件数字量化测量显示冲击峰值电压(精度 1%)；
4. 计算机专用波形记录分析测量软件和控制软件；
5. 自动将示波器采集到的雷电冲击波形传递到计算机， 计算机自动测试分析波形参数， 可将试验波形文件自动存盘， 可用对比法或传递函数法比较分析电抗器变压器的示伤电流 波形。
6. 干扰隔离滤波测控台：电脑、控制光纤、高电压测试附件与测试线缆。
产品参数 Product Parameters
1. 标准雷电波：
波头时间： 1.2±30% μs；
波尾时间： 50±20% μs；
峰值处振荡：≤幅值 5%；
峰值误差：＜3%；
效 率： ≥90%；
最低输出电压：≤10%Un；
输出峰值电压不稳定度： ≤±0.1%；
触发范围： ≥20%；
同步放电失控率：＜2%；
点火范围：10%~100%；
2. 使用持续时间
＞70%Un 每 90s 充放电一次可连续运行；
＜70%Un 每 60s 充放电一次可连续运行。
3. 雷电冲击电压波形参数及其偏差均符合 GB311 及 GB16927 标准的要求；
4. 负荷电容： 50pF~3000pF。
5. 标称雷电波冲击电压：±200kV
6. 标称容量(能量)：10kJ
7. 电容： 1 μ F,100kV ( 2 × 50kV-2.0 μ F)干式全绝缘封装，永不漏油变形。
8. 每级电压： 100kV
9. 级数/级容量： 2/ 5kJ
10. 输出标准波形及幅值： 1 种
11. 同步范围：大于 20%
12. 使用持续时间：小于 80%额定工作电压时可连续工作；大于 80%额定工作电压时可间断 工作。
13. 幅值调节误压差小于 1%，最低输出电压不大于 10%设备标称电压。
14. 同步误动率：小于 1%
15. 接地电阻：小于 1 Ω
16. 底座:2.5m × 1.3m,脚轮，可移动。高度:约 1.3米。
17. 重量:约 400kg
配置清单 Configure The Manifest
|
序号 |
项目 |
规格 |
数量 |
|
1 |

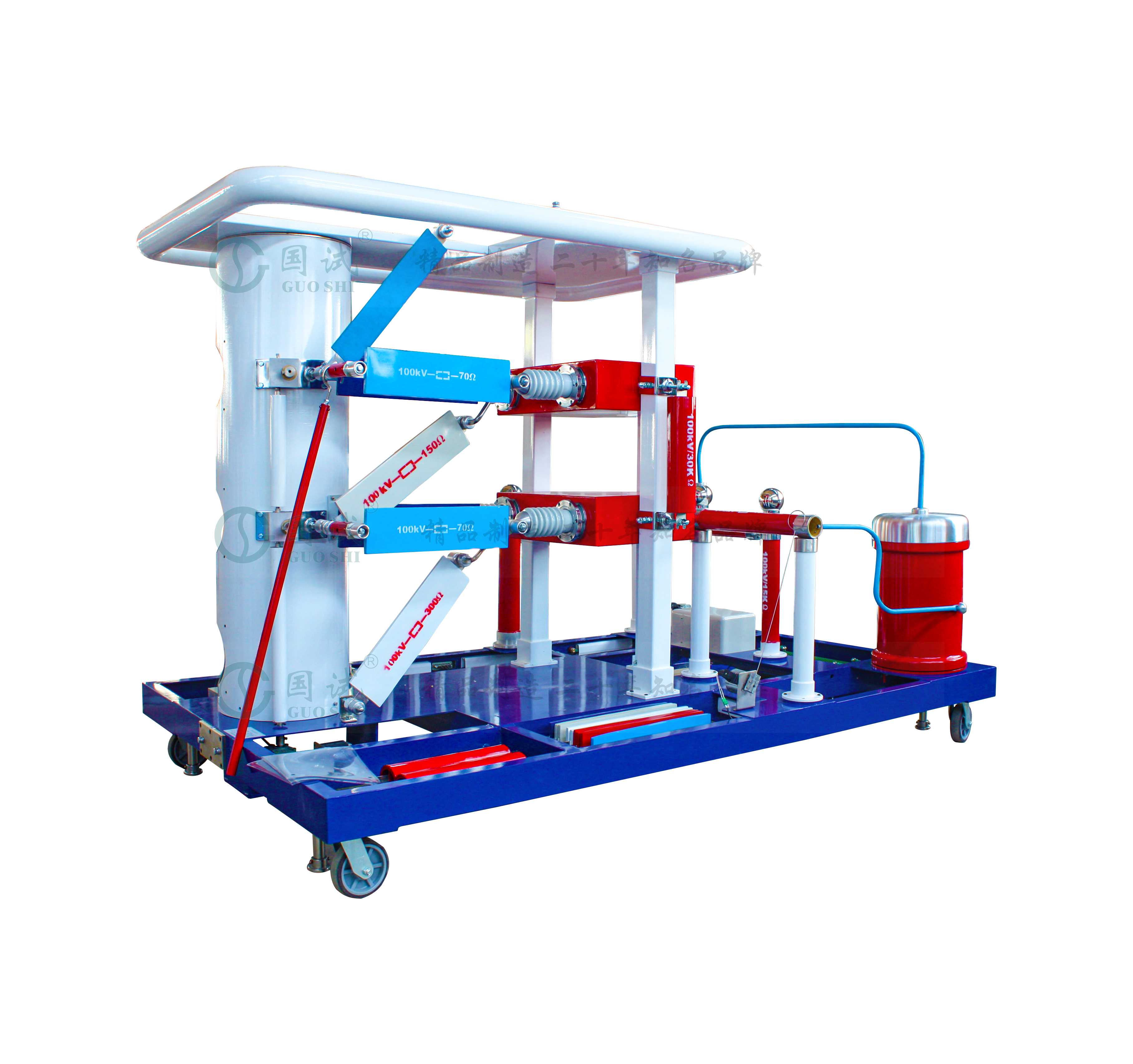

冲击电压发生器本体 |
200kV/10kJ |
1 台 |
|
1.1 |
主电容器 |
1uF/100kV |
2 台 |
|
1.2 |
调波电阻 |
1 套波头， 1 套波尾 |
2套 |
|
1.3 |
充电电阻 |
10kΩ |
2台 |
|
1.4 |

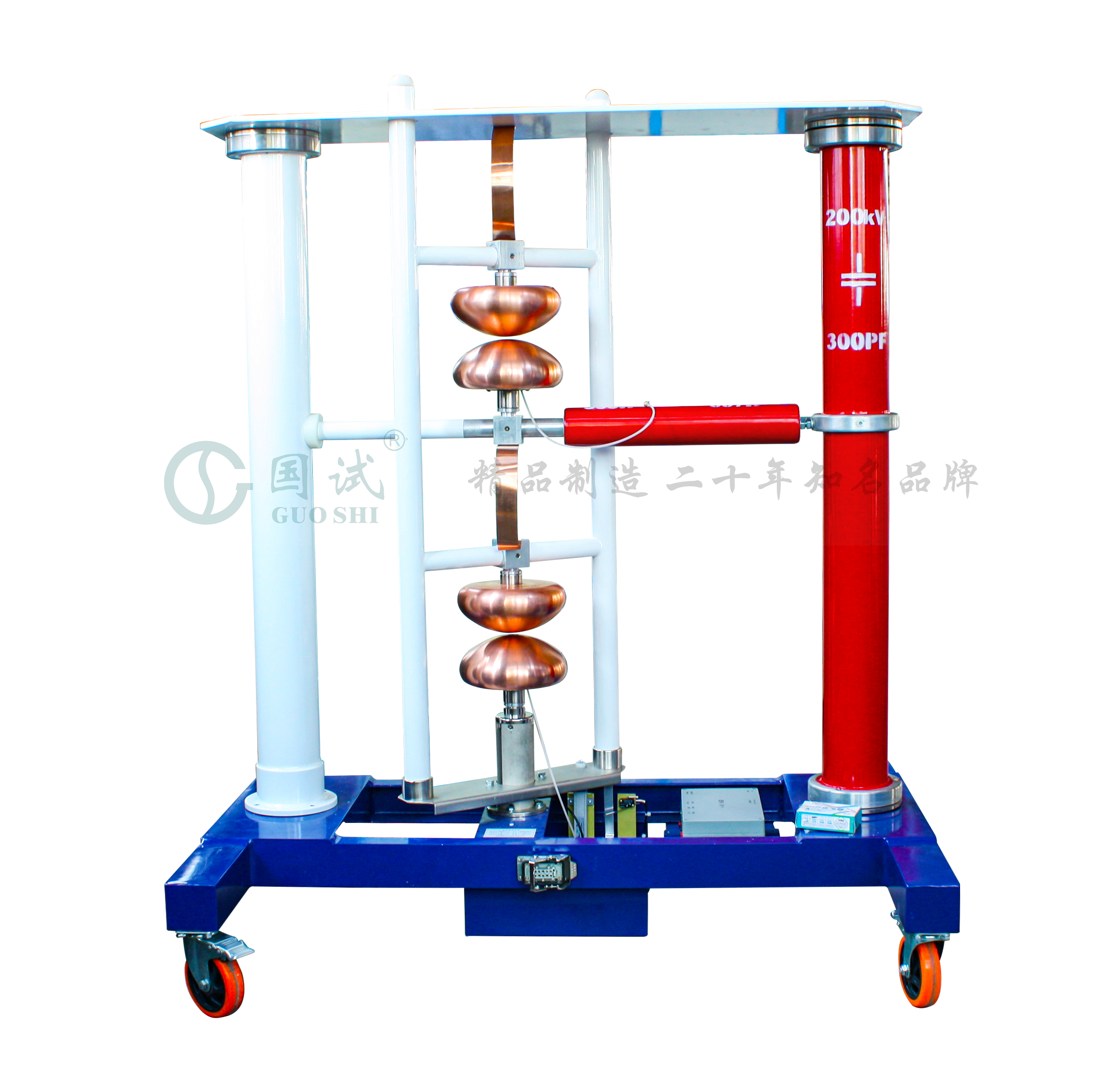

放电球间隙 |
Ф 150mm |
2对 |
|
1.5 |
脉冲点火装置及球距调整机构 |
15kV |
1 套 |
|
1.6 |
绝缘支柱及绝缘材料 |
|
1 套 |
|
1.7 |
高压连接板器件及移动底座 |
|
1 套 |
|
1.8 |
点火检查和反馈信号装置 |
100kV |
1 套 |
|
2 |
高压放电接地棒 |
|
1 只 |
|
2.1 |
放电接地棒 |
|
1 只 |
|
3 |

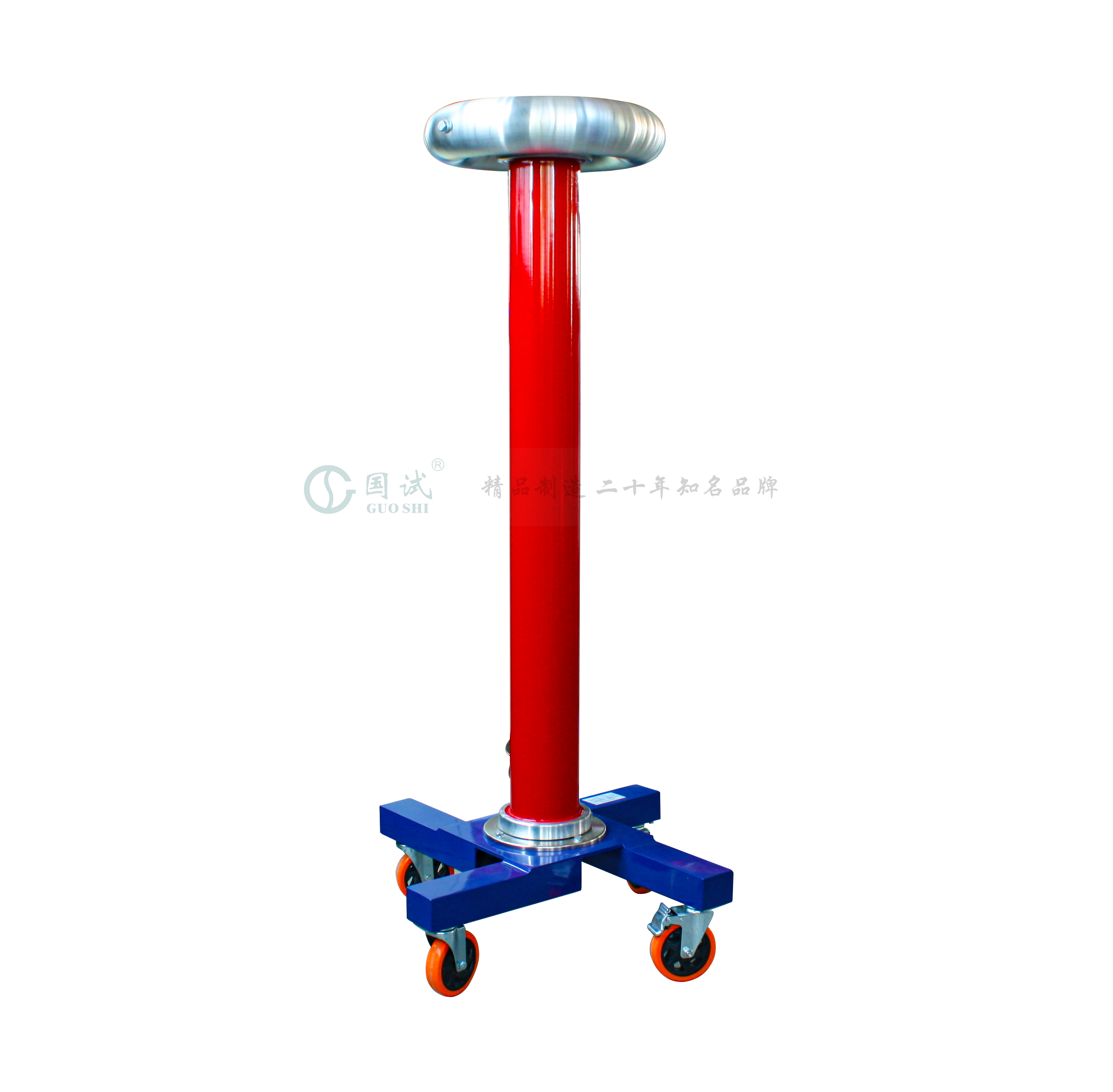

冲击电容分压器 |
|
1 台 |
|
3.1 |
负荷型弱阻尼冲击电容分压器 |
200kV/1000pF，1.0% |
1 台 |
|
4 |
直流自动充电电源 |
|
1 台 |
|
4.1 |
充电变压器 |
50kV，5kVA |
1 台 |
|
4.2 |
倍压电容 |
50kV，0.1uF |
1 台 |
|
4.3 |
高压整流硅堆 |
150kV，200mA |
2 支 |
|
4.4 |
电动接地保护和充电极性变换 |
电机驱动机构，自动 |
2 付 |
|
4.5 |
高压侧低压侧充电保护电阻器 |
充电保护和充电监测 |
1 付 |
|
5 |

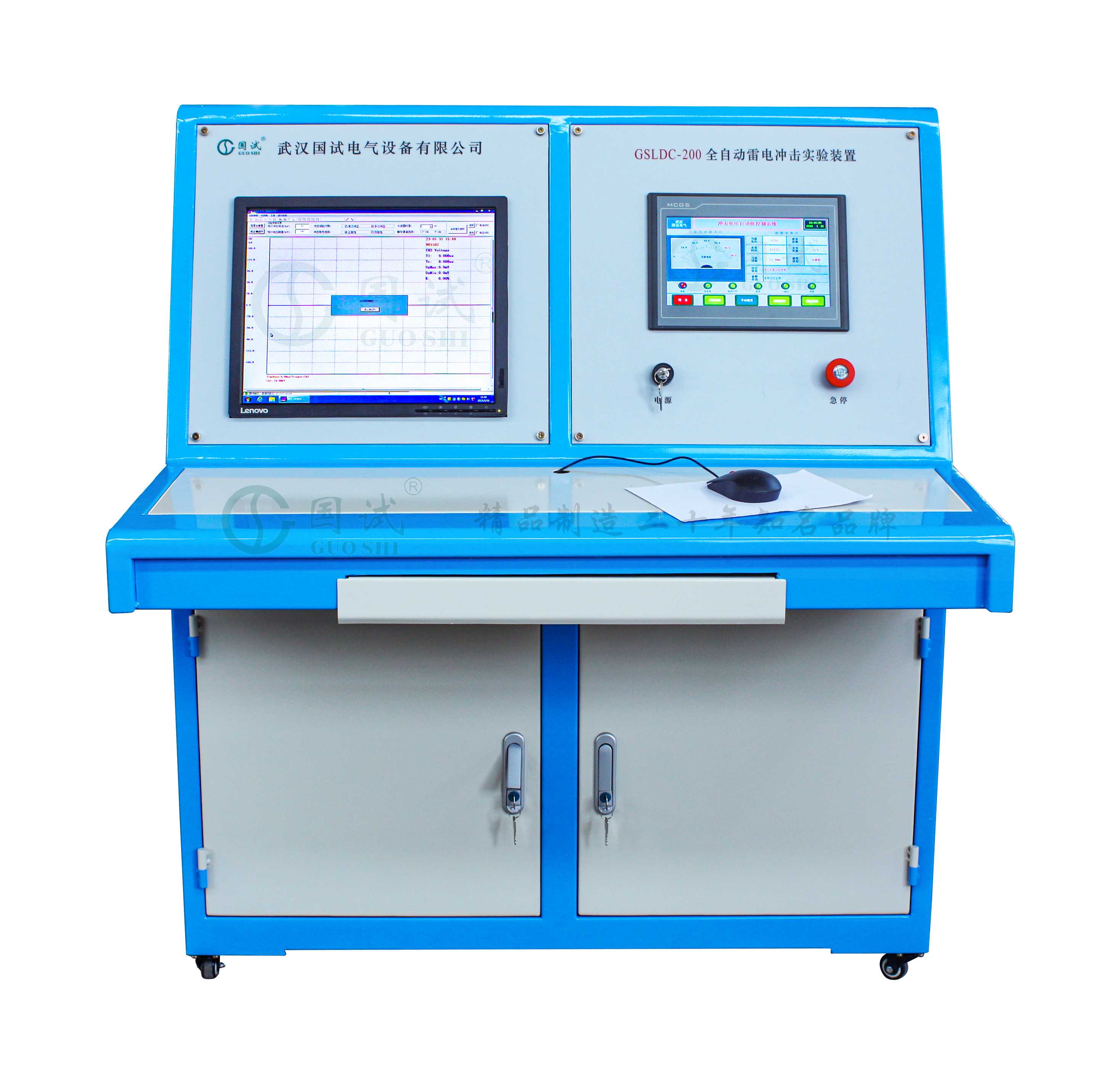

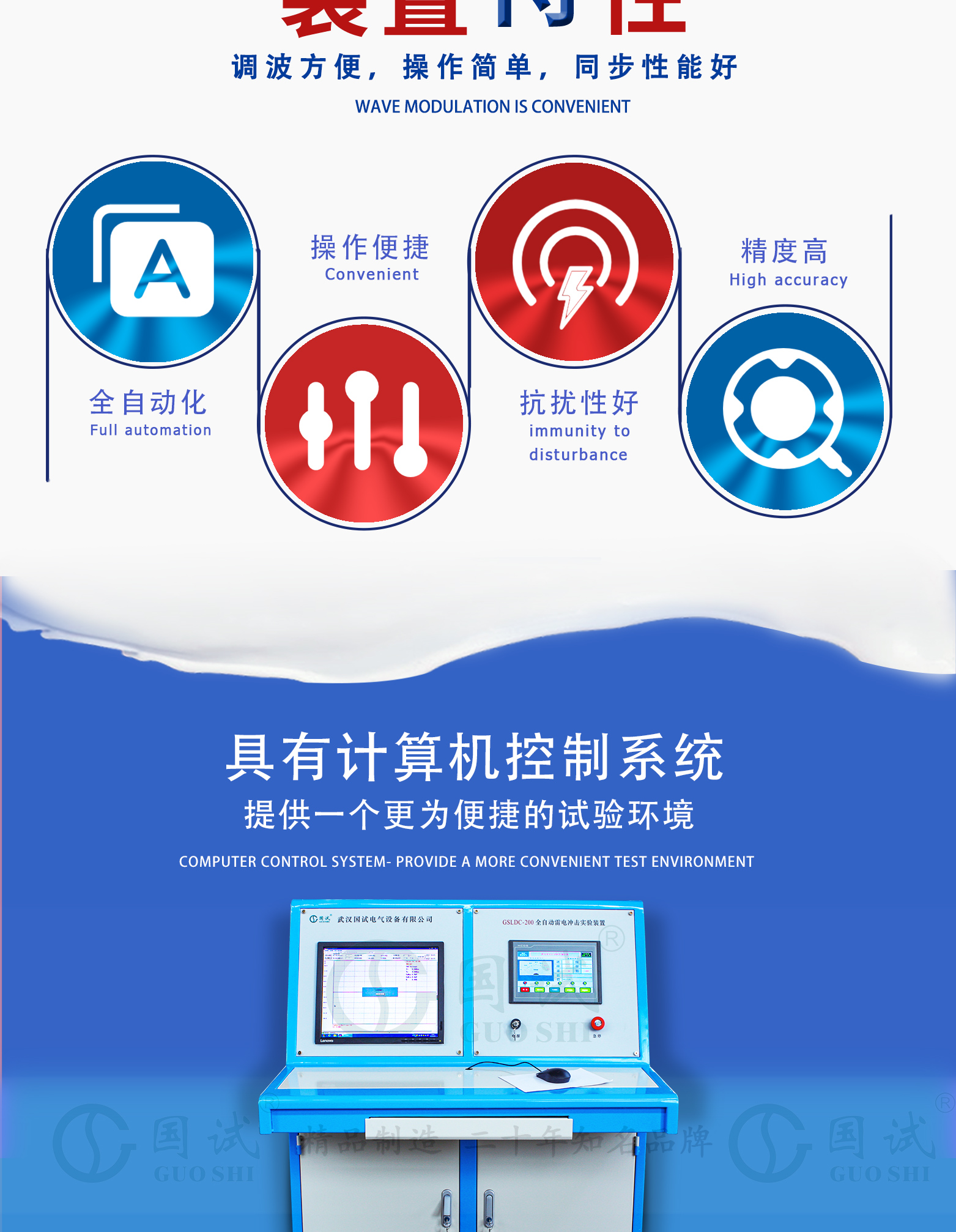

全自动冲击控制系统 |
|
1 台 |
|
5.1 |
冲击电压控制软件 |
|
1 套 |
|
5.2 |
全自动 PLC 冲击控制箱 |
欧姆龙继电器，万可接线端子 进口的 |
1 面 |
|
5.3 |
光纤转换传输电路及光纤 |
|
1 套 |
|
5.4 |
三菱 FX2N-32 系列 PLC |
进口， 日本 |
1 套 |
|
5.5 |
计算机系统 |
联想，台式机 |
1 套 |
|
6 |
全自动冲击测量分析系统 |
|
1 套 |
|
6.1 |
TBS1102B高压彩色数字示波器 |
2 通道， 3%，美国泰克生产 |
1 台 |
|
6.2 |
二次衰减器 |
100 倍 |
1 支 |
|
6.3 |
测量电缆 |
20m，75 Ω |
1 条 |
|
6.4 |
隔离滤波电源 |
10kV |
1 套 |
|
6.5 |
操作台体 |
1.0m (2 单元) |
1 套 |
|
6.6 |
冲击测量分析专用软件及配套 |
1.0% |
1 套 |
|
7 |
接地铜带 |
100mmx0.2mm |
7米 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。

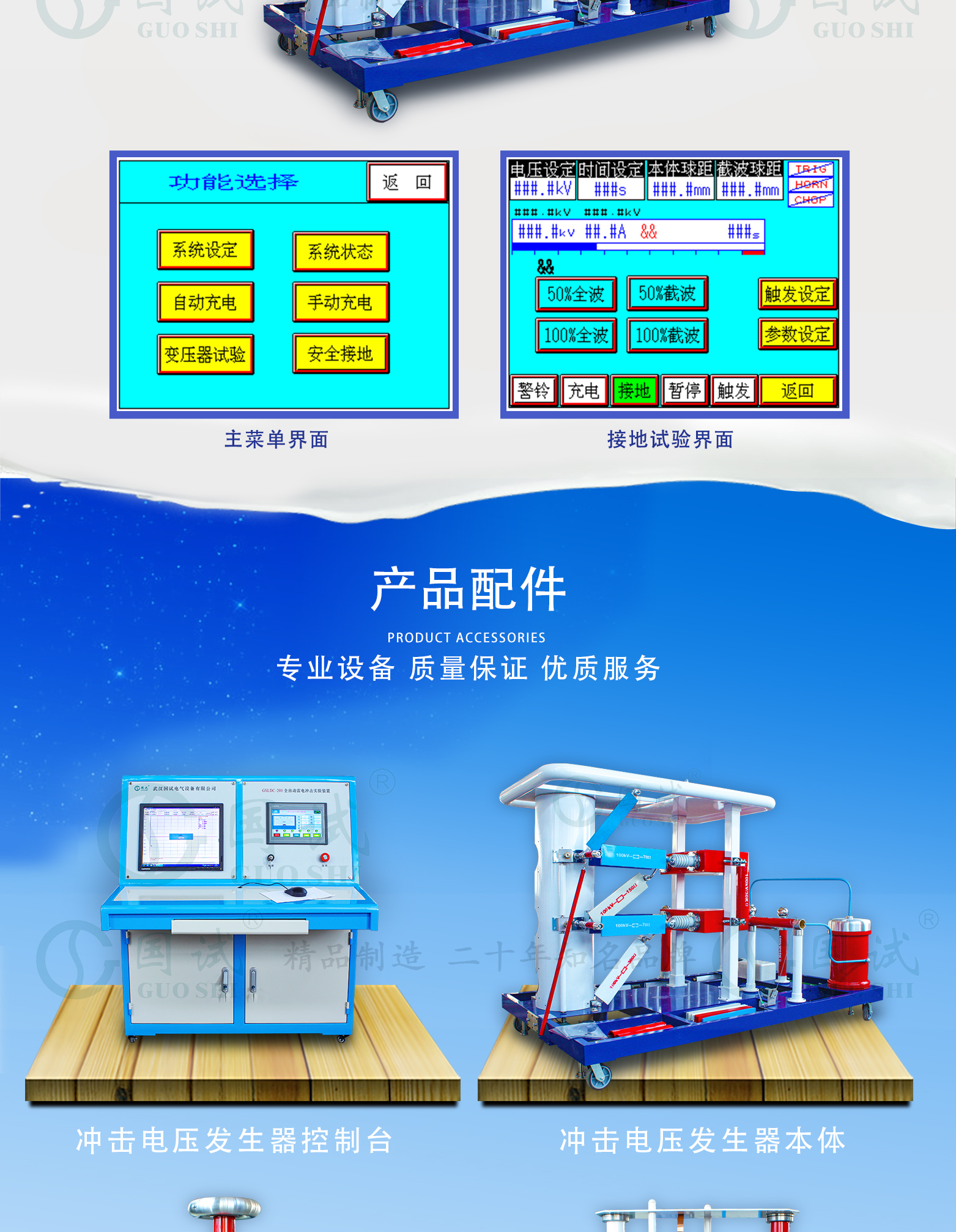

图文介绍 Graphic Introduction
