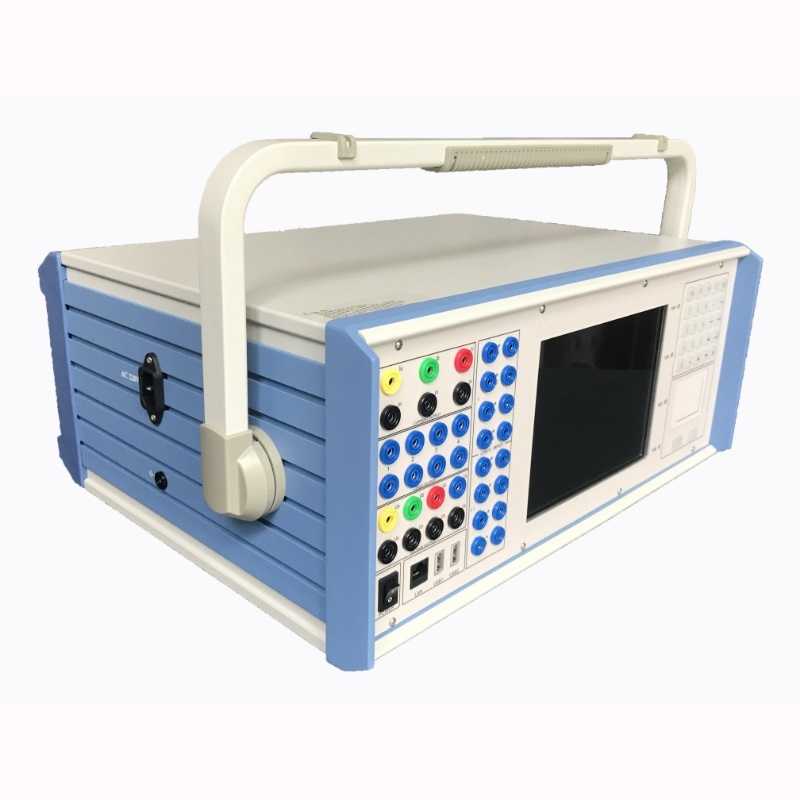

GSWJY-3000A 三相微机继电保护测试仪
继电保护校验设备
本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品概述 Product Overview
GSWJC-3000A三相微机继电保护测试仪是在参照电力部颁发的DL/T624-2010《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
参考标准：DL/T624-2010《微机型继电保护试验装置技术条件》
产品特点 Product Features
- 四路交直流电压输出、三路交直流电流输出、八路开入量、四路开出量、独立辅助直流电源。
- 继电器测试：能对电压、电流、功率、频率、同期、频率、阻抗、过流、中间及时间继电器等各种常用继电器进行测试。
- 差动试验：测试比例制动、谐波制动、直流助磁、速断等原理构成的各种差动保护。
- 故障模拟：简单故障模拟、复杂故障模拟、多态模拟、系统振荡、故障再现、高级仿真、四态模拟。
- 阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、失磁、动作、记忆等阻抗特性。
- 距离保护：整组阶梯特性、零序电流特性、工频变化量距离、整组传动试验。
- 程控电源：电源发生器、谐波发生器、三角波、方波发生器、调幅移相器。
- 自动装置与表计：微机线路保护、同期装置、低周减载、毫秒计、功率表、备自投。
产品参数 Product Parameters
1交直流电流源：
1.1交流：
1.1.1输出最大电流（RMS）: 3×30A/相
1.1.2三相并联: 90A。
1.1.3最大输出功率: ≥360VA/相。
1.1.4三路有共用中性点的电流源。
1.1.5各相输出电流幅值，频率相位独立调节。
1.1.6输出精度：0.1%+ 0.01%的量程(0.2-30A),<1mA (1-200mA)。
1.1.7分辨率：1mA。
1.1.8电流上升下降时间小于100µ S。
1.1.9电流：0~30A。
1.1.10过载或失真自动检测。
1.1.11输出频率：0~1KHz。
1.1.12幅频特性 10~1000Hz范围幅度变化 ≤±0.5%~2%。
1.1.13输出电流源并联使用：使用电流超过测试仪每相输出的最大电流时，幅值的三相电流源可并联使用，并联使用时，一般应使每相输出相等、相位相同。两相并联时总输出为：2×单相电流；三相并联时总输出为：3×单相电流。
1.1.14输出电流源的串联使用：当要求电流放大器的输出功率大于每相电流的最大输出功率时，可将测试仪电流源串联使用，如Ia、Ib串联，两相幅值相等相位差180°，输出功率能提高一倍。
1.2直流：
1.2.1直流电流输出3×0~15A/相
1.2.2精度：0.5%。
1.2.3分辨率：1mA。
1.2.4容量：250W 连续运行。
1.2.5过载自动保护。
2交直流电压源：
2.1交流：
2.1.1输出最大电压（RMS）: 4×125V/相。
2.1.2电压输出最大功率(额定电压):≥75VA/相。
2.1.3有共用中性点的电压源。
2.1.4各相输出幅度、频率、相位独立可调节。
2.1.5输出精度：0.1%+ 0.01%的量程（0.5-125V）。
2.1.6分辨率：1mV。
2.1.7电压上升下降时间小于100µ S。
2.1.8电压：0~125V。
2.1.9过载保护和失真自动检测并显示
2.1.10输出频率：0~1KHz。
2.1.11第四路电压可设置为零序电压或任意设置。
2.1.12幅频特性：10~1000Hz范围幅度变化 ≤±0.5%~2%。
2.2直流：
2.2.1直流电压输出4×0~150V/相。
2.2.2精度：0.5%。
2.2.3分辨率：1mV。
2.2.4容量：100W 连续运行。
2.2.5过载自动保护。
2.2.6 两相串联可达0~300V。
3角度：
3.1相角范围：0°～360°。
3.2相角分辨率：0.001°。
3.3相角精度：±0.2°。
4输出频率：
4.1频率范围：0~1000Hz。
4.2频率精度：绝对偏差<2mHz。
4.3分辨率：1mHz。
4.4能叠加2~20次任意幅值的谐波及直流。
5同步性：
5.1电压电流同步性 ≤100μS。
6开入量与时间计量要求：
6.1 8对独立无极性输入端，空接点或0~250V电位。
6.2计时器范围1mS~9999.999S。
6.3分辨率：1mS。
7开出量：
7.1 4组可编程辅助接点
7.2接点容量：0~250V，0.5A。
8独立辅助直流电源要求：
8.1 110V/220V±10%独立辅助直流电源。
8.2 容量：100W 连续运行。
8.3 短路、过载保护。
9 电源：AC220V，50HZ，10A（Max）
10其他
10.1装置内置工控机，不用外接计算机就能独立实现所有测试功能：
10.1.1内置Windows操作界面的测试软件。
10.1.2 配有大屏幕彩色液晶屏，提供触控板和键盘操作，可选触摸屏功能。
10.1.3 提供USB接口，可外接键盘、鼠标操作，也可通过U盘交换数据和软件升级。
10.2装置配置通讯接口，也可外接计算机实现各种测试功能。
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
1 |
主机 |
一台 |
|
2 |
测试软件 |
一套 |
|
3 |
测试导线 |
一套 |
|
4 |
电源线 |
一根 |
|
5 |
数据线等 |
一根 |
|
6 |
U盘 |
一只 |
|
7 |
说明书 |
一本 |
|
8 |
合格证 |
一份 |
|
9 |
保修卡 |
一份 |
|
10 |
检验报告 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
