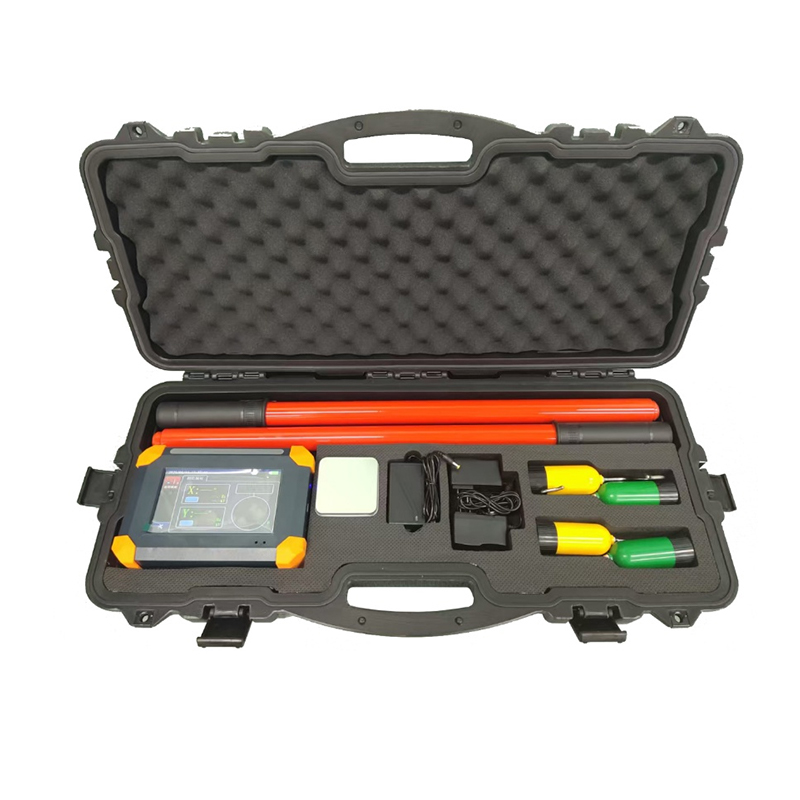

GSNHY-P 平板式蓝牙无线核相仪
线路测试及验证设备
GSNHY-P 平板式蓝牙无线核相仪是本公司全新研制，采用7寸全彩触控屏幕，显示的测量数据、图表更加直观，具有真人语音播报功能。本仪器具有近程核相功能。
产品简介 Product Introduction
GSNHY-P 平板式蓝牙无线核相仪是本公司全新研制，采用7寸全彩触控屏幕，显示的测量数据、图表更加直观，具有真人语音播报功能。本仪器具有近程核相功能。
执行标准：DL/T 971-2017《带电作业用便携式核相仪》
产品特征 Product Characteristics
- 1、支持国网标准蓝牙协议定制。
- 2、发射器内置3.7V、容量340mAH的锂电池，配置5V1A电源适配器。
- 3、主机内置电压11.1V、容量6000mAH的锂电池组，配置12.6V2A的充电器。
- 4、连续1小时无操作，仪器自动关机，节省能耗。
- 5、同时显示发射器采样的相位、频率、线电压及电量等信息，同时显示2条线路的矢量图、相位差与核相结果。
- 6、采用7寸全彩高清触摸屏。
- 7、真人语音提示测量结果。
- 8、发射器和接收主机的最大传输视距约100米。
- 9、可跨电压核相，支持接触式核相。
产品参数 Product Parameters
|
项目 |
指标 |
|
相位差准确度 |
误差≤5° |
|
频率准确度 |
±0.1HZ |
|
可跨电压测量范围为 |
5V～500kV |
|
最大传输视距 |
100米 |
|
高压测量时泄漏电流 |
<10uA |
|
手持机功耗 |
<5W |
|
发射器功耗 |
<0.1W |
|
工作温度 |
-35℃~ +45℃ |
|
工作湿度 |
≤90%RH |
|
主机尺寸 |
230mm*150mm*60mm |
|
绝缘杆长度 |
5米 |
配置清单 Configure The Manifest
|
序号 |
数量 |
名称 |
|
1 |
核相主机 |
1台 |
|
2 |
常规发射器（X、Y） |
1套 |
|
3 |
低压发射器（X、Y） |
1套 |
|
4 |
配件盒 （尖头端子2个、接地线2根、自检线2根） |
1个 |
|
5 |
主机充电器DC12.6V2A |
1个 |
|
6 |
发射器/采集器充电器5V1A |
1个 |
|
7 |
绝缘杆5米 |
2根 |
|
8 |
仪器保护机箱 |
1个 |
|
9 |
说明书 |
一本 |
|
10 |
合格证 |
一份 |
|
11 |
保修卡 |
一份 |
|
12 |
检验报告 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
