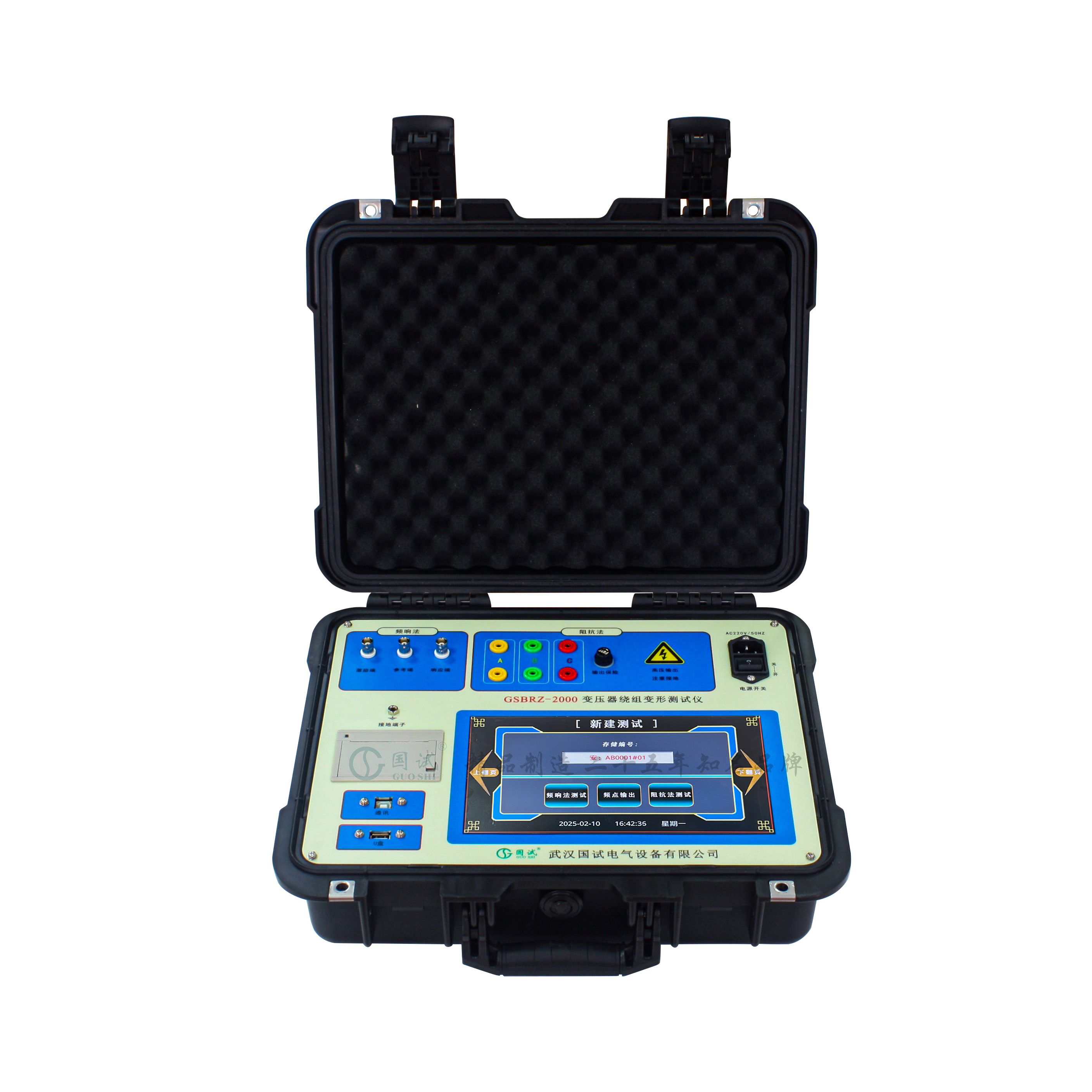

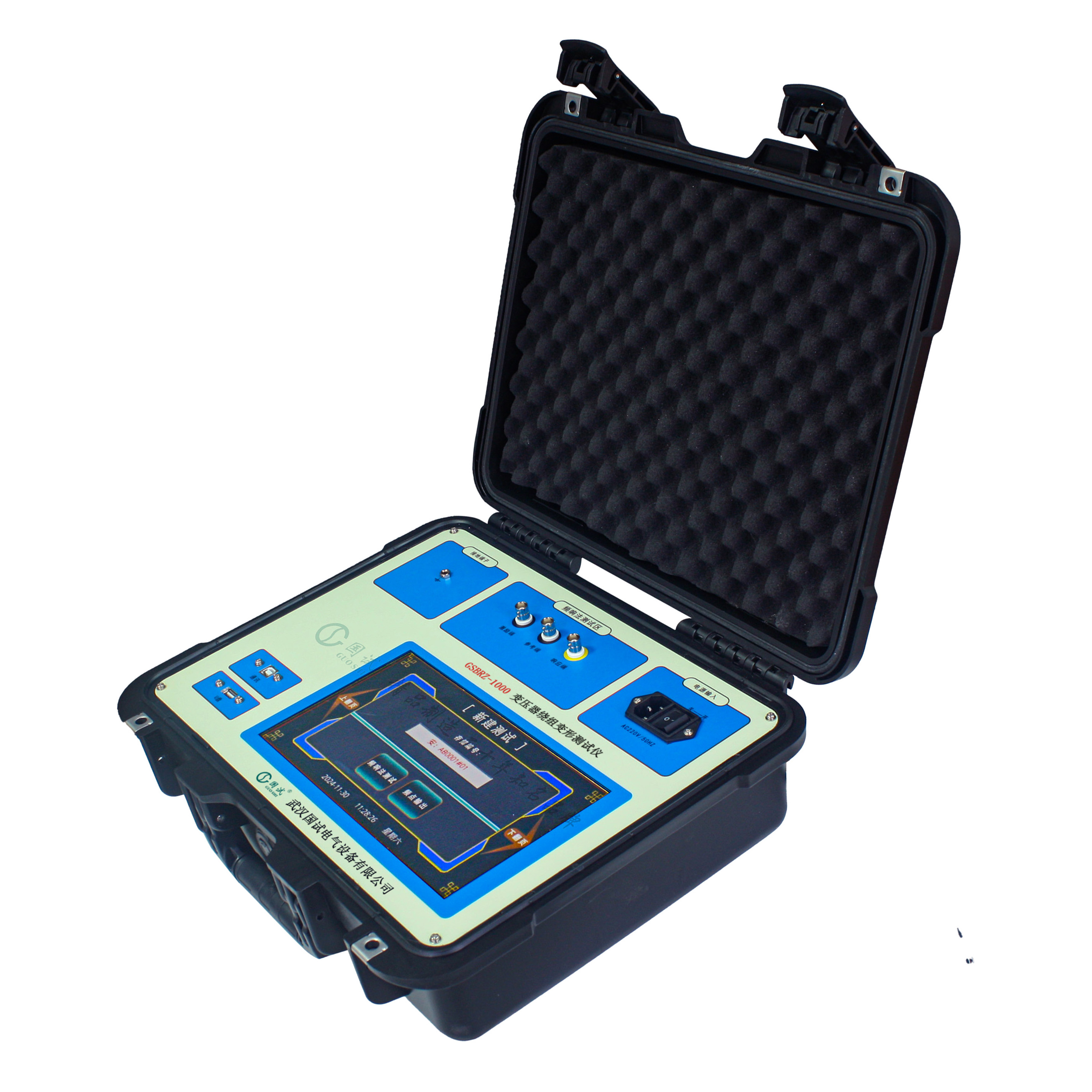

GSBRZ-1000 变压器绕组变形测试仪



产品概述 Product Overview

---



变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

GSBRZ-1000变压器绕组变形测试仪：是依据 《DLT911-2016电力变压器绕组变形的频率响应分析法》，采用频响法，测量分析变压器内部故障。适用于66KV及以上电压等级电力变压器，以及其他特殊用途的变压器。

仪器采用了先进的32位ARM芯片  +  DDS频率合成芯片，配以16位高精度A/D芯片和大尺寸触摸屏LCD，具有体积小、重量轻、精度高、速度快、操作简便等优点。

设备可以单机运行，也可以与PC联机运行。

参考标准：DL/T911－2016《电力变压器绕组变形的频率响应分析法》



产品特点 Product Features

---



1. 32位的ARM处理器和先进的DDS频率合成技术。
2. 16位高精度A/D采样。
3. USB接口，用于数据转存。
4. 10.1寸彩色LCD中文显示，触摸屏操作。
5. 单机/联机操作。单机操作模式，现场无需电脑控制。联机模式以USB通信线连接至PC机，或者笔记本电脑。
6. 内置打印机，现场打印2D图形和测试结果。
7. 支持横向和纵向数据对比，支持2D、3D和对数图形显示。
8. 内置大容量FLASH存储，一共可存储200组数据，并随时查询或U盘转存。
9. 上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，产生pdf报告和打印等。
10. 该仪器完全满足电力标准《DL/T911－2004电力变压器绕组变形的频率响应分析法》。



产品参数 Product Parameters

---



频响法：

1. 扫频范围：1KHZ ~ 10000KHZ (10MHZ)。
2. 扫频分辨率：最小0.1khz。
3. 输出信号幅值：20Vp-p
4. 输出频率精度：0.01%
5. 频响范围：-120 dB ~ +20 dB
6. 频响分辨率：0.1 dB
7. 输入阻抗：1MΩ
8. 输出阻抗：50Ω
9. 测量速度：约50秒/相 (1MHZ)



配置清单 Configure The Manifest

---



序号	名称	数量
1	主机	一台
2	频响测试线	一套
3	频响测试附件	一套
5	接 地 线	一套
6	电 源 线	一根
7	保险管（5A）	三只
8	USB通讯信 + 优盘	一个
9	打 印 纸	两卷
10	说明书	一份
11	合格证	一份
12	保修卡	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
