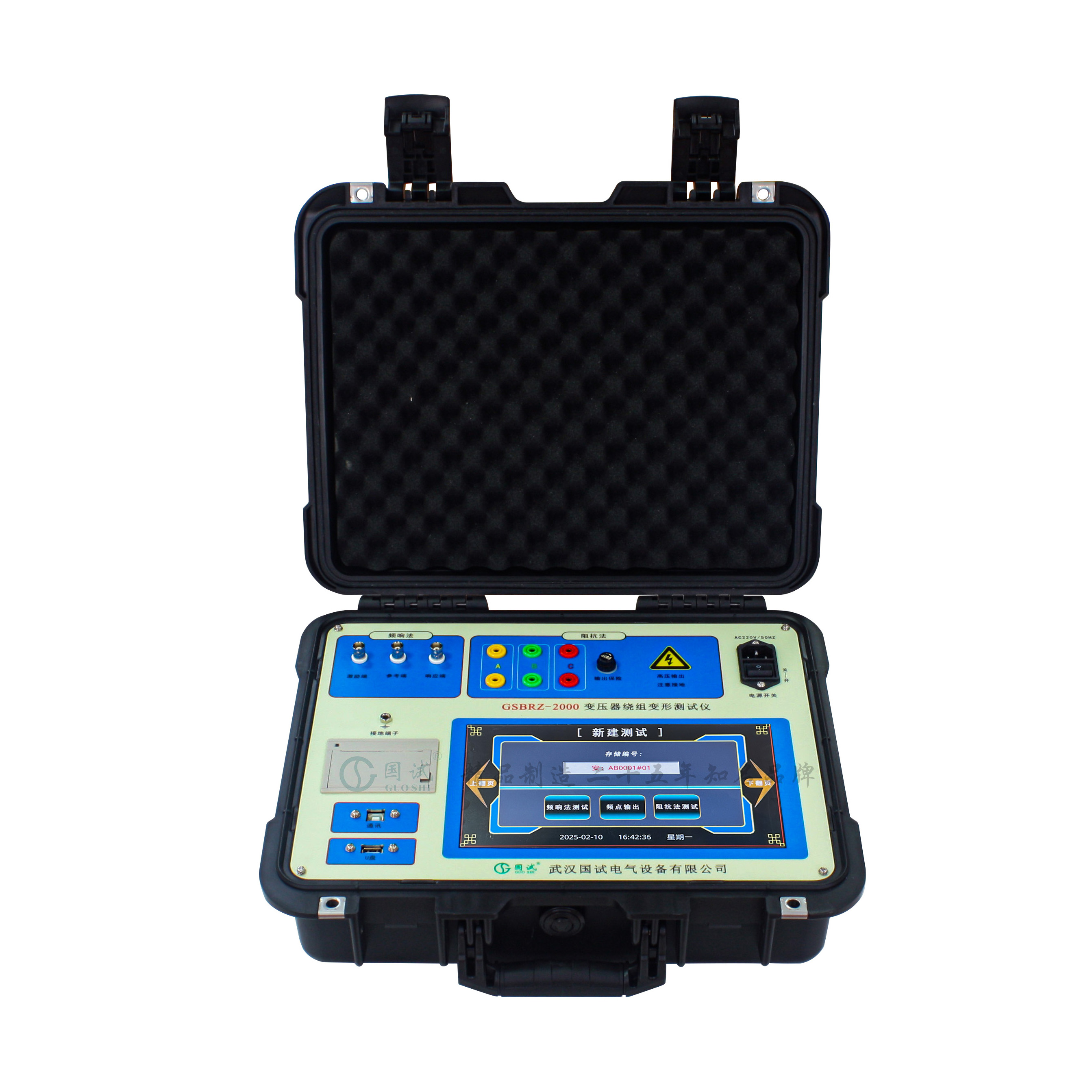

GSBRZ-2000 变压器绕组变形测试仪（二合一）



产品概述 Product Overview

---



GSBRZ-2000绕组变形测试仪是①依据 《DL/T911-2016电力变压器绕组变形的频率响应分析法》，采用频响法，测量分析变压器内部故障。适用于66KV及以上电压等级电力变压器，以及其他特殊用途的变压器；②依据 《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》，采用短路阻抗法，测量变压器绕组的各项参数。适用于35KV及以上电压等级电力变压器，以及其他特殊用途的变压器。

仪器采用了先进的32位ARM芯片  +  DDS频率合成芯片，配以16位高精度A/D芯片和大尺寸触摸屏LCD，具有体积小、重量轻、精度高、速度快、操作简便等优点。

设备可以单机运行，也可以与PC联机运行。

参考标准：DL/T911－2016《电力变压器绕组变形的频率响应分析法》

                 DL/T1093-2018《电力变压器绕组变形的电抗法检测判断导则》



产品特点 Product Features

---



1. 同时支持频率法和阻抗法。
2. 32位的ARM处理器和先进的DDS频率合成技术。
3. 16位高精度A/D采样。
4. USB接口，用于数据转存。
5. 10.1寸彩色LCD中文显示，触摸屏操作。
6. 单机/联机操作。单机操作模式，现场无需电脑控制。
7. 联机模式以USB通信线连接至PC机，或者笔记本电脑。
8. 内置打印机，现场打印2D图形和测试结果。
9. 支持横向和纵向数据对比，支持2D、3D和对数图形显示。
10. 内置大容量FLASH存储，一共可存储400组数据，并随时查询或U盘转存。
11. 上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，产生pdf报告和打印等。
12. 该仪器完全满足电力标准《DL/T911－2016电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件。



产品参数 Product Parameters

---



频响法:

1. 扫频范围：1KHZ ~ 10000KHZ (10MHZ)。
2. 扫频分辨率：最小0.1khz。
3. 输出信号幅值：20Vp-p
4. 输出频率精度：0.001%
5. 频响范围：-120 dB ~ +20 dB
6. 频响分辨率：0.1 dB
7. 输入阻抗：1MΩ
8. 输出阻抗：50Ω
9. 测量速度：约50秒/相 (1MHZ)

阻抗法：

1. 三相测试法。
2. 单机最大输出：AC 100V / 5A。
3. 测量精度：0.2%



配置清单 Configure The Manifest

---



序号	名称	数量
1	主机	一台
2	频响测试线	一套
3	频响测试附件	一套
4	阻抗测试线	一套
5	接 地 线	一套
6	电 源 线	一根
7	保险管	三支
8	USB通讯信 + 优盘	一个
9	打 印 纸	两卷
10	说明书	一份
11	合格证	一份
12	保修卡	一份
