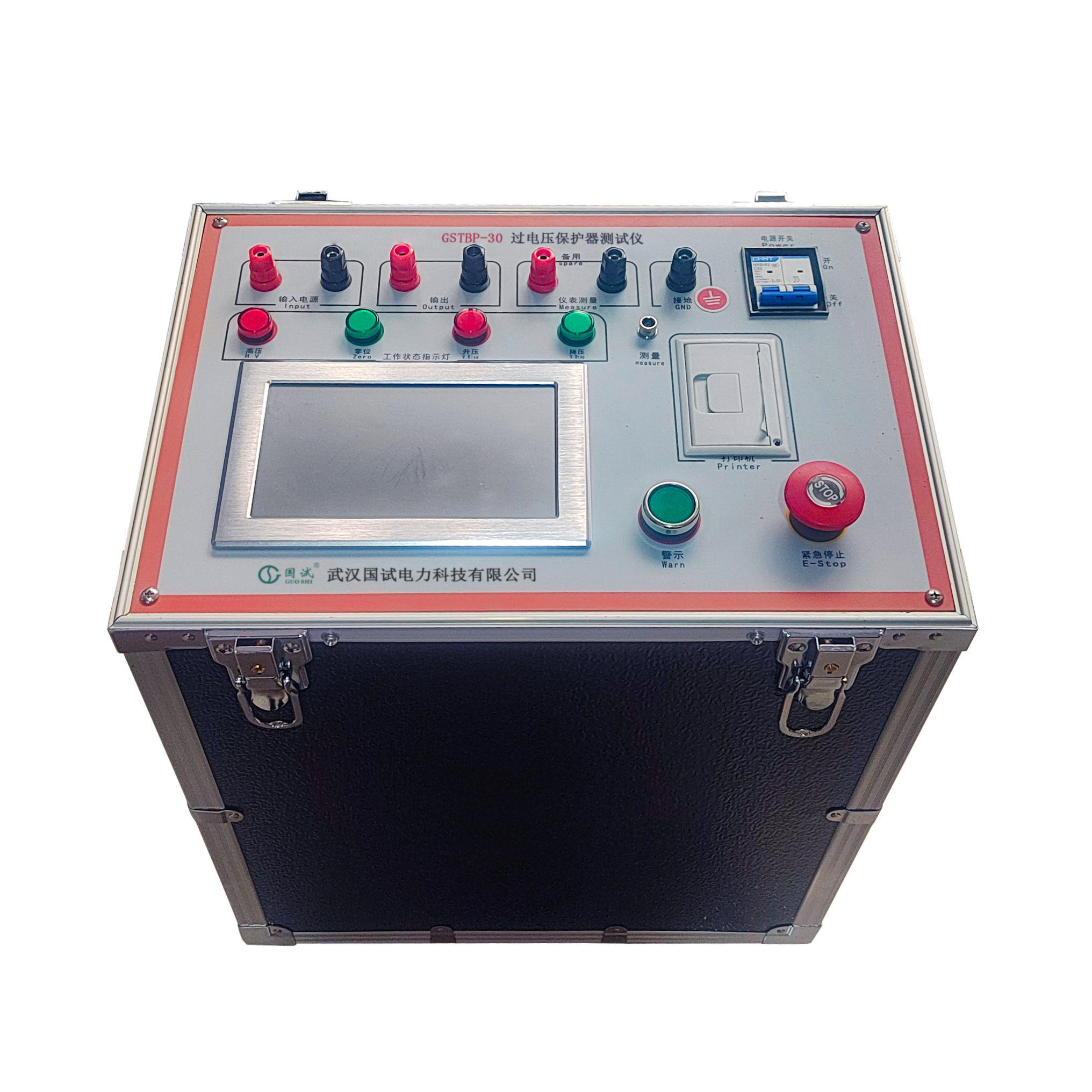

GSTBP-30 过电压保护器测试仪



产品简介 Product Introduction

---



GSTBP-30 过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或 TBP）的工频放电电压测试具有独特的功效。

GSTBP-30 过电压保护器测试仪是我公司研制开发的一种新产品。采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

GSTBP-30 过电压保护器测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个机箱内。具有体积小，重量轻，防震耐摔，操作简单，携带方便的特点。



产品特征 Product Characteristics

---



1、仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在 0.2s 内切断高压电源。测试结果精度高，便于实现自动化测量。

2、全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了。操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。

3、仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预。

4、一体化机型，内附高压电源，便于现场测试，减少现场接线。

5、高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

6、防误操作：电压、电流实时监示；接线端子高/低压分明；缓速升压，迅速降压，声音报警。

7、抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

8、高压电缆：为耐高压绝缘导线，但为了测量精确，请悬空使用。



产品参数 Product Parameters

---



输出电压	0-40KV（有效值）
输出电流	0-25mA
检测放电方式	波形检测和付立叶变换方式
准确度	电压：±（读数×2%+0.1）电流：±（读数×2%+0.1）
高压切断时间	小于 0.2 秒
电压分辨率	0.01KV
电流分辨率	0.01mA
输入电源	180V～270VAC，50Hz/60Hz±1%，市电或发电机供电
计算机接口	标准 RS232 接口
环境温度	-10℃～50℃
相对湿度	＜90%



配置清单 Configure The Manifest

---



主机	1 台
电源线，接地线	1 套
高压线	1 条
说明书	1 份
保修卡	1 份
合格证	1 份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者 24 小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
