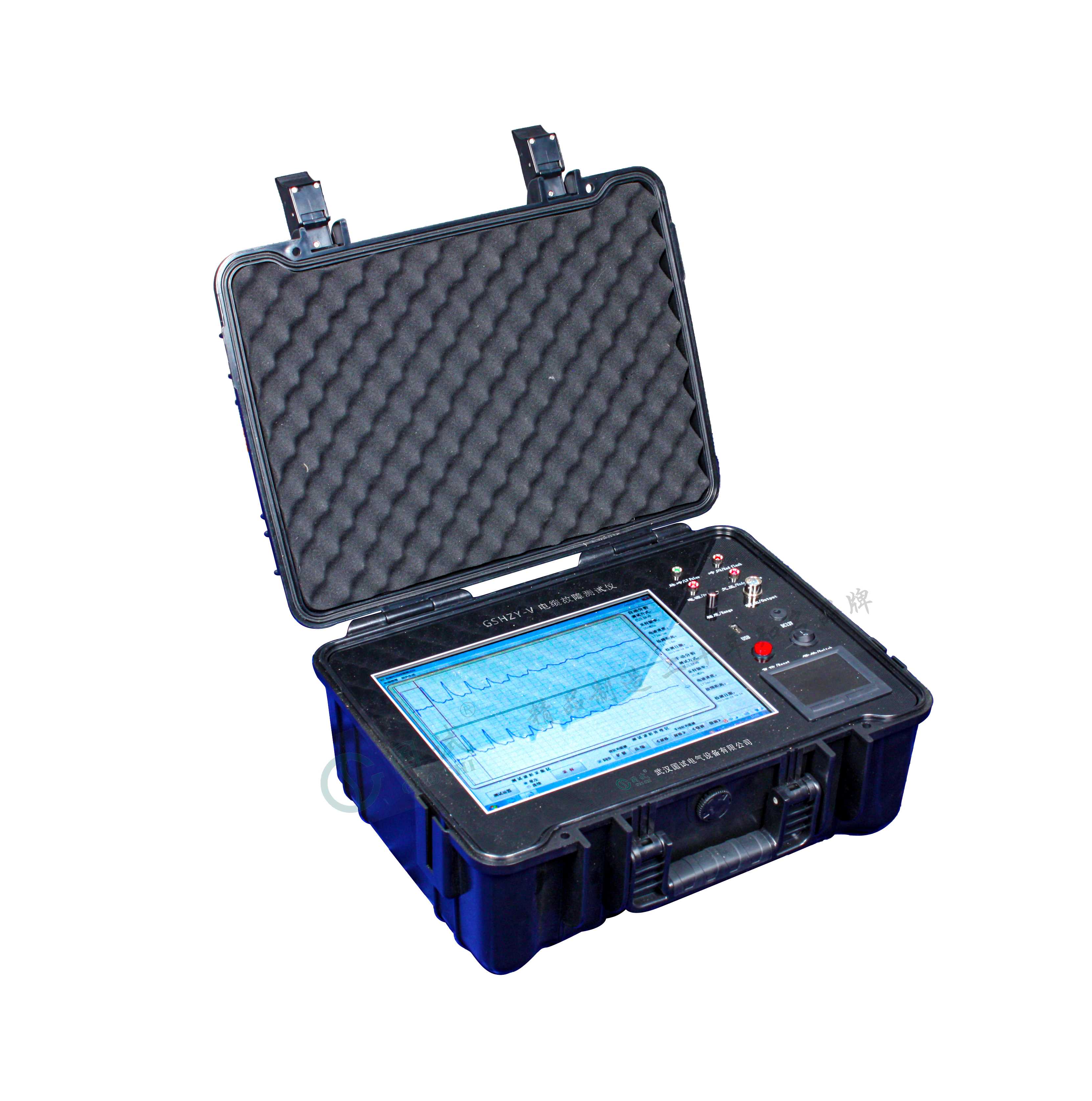

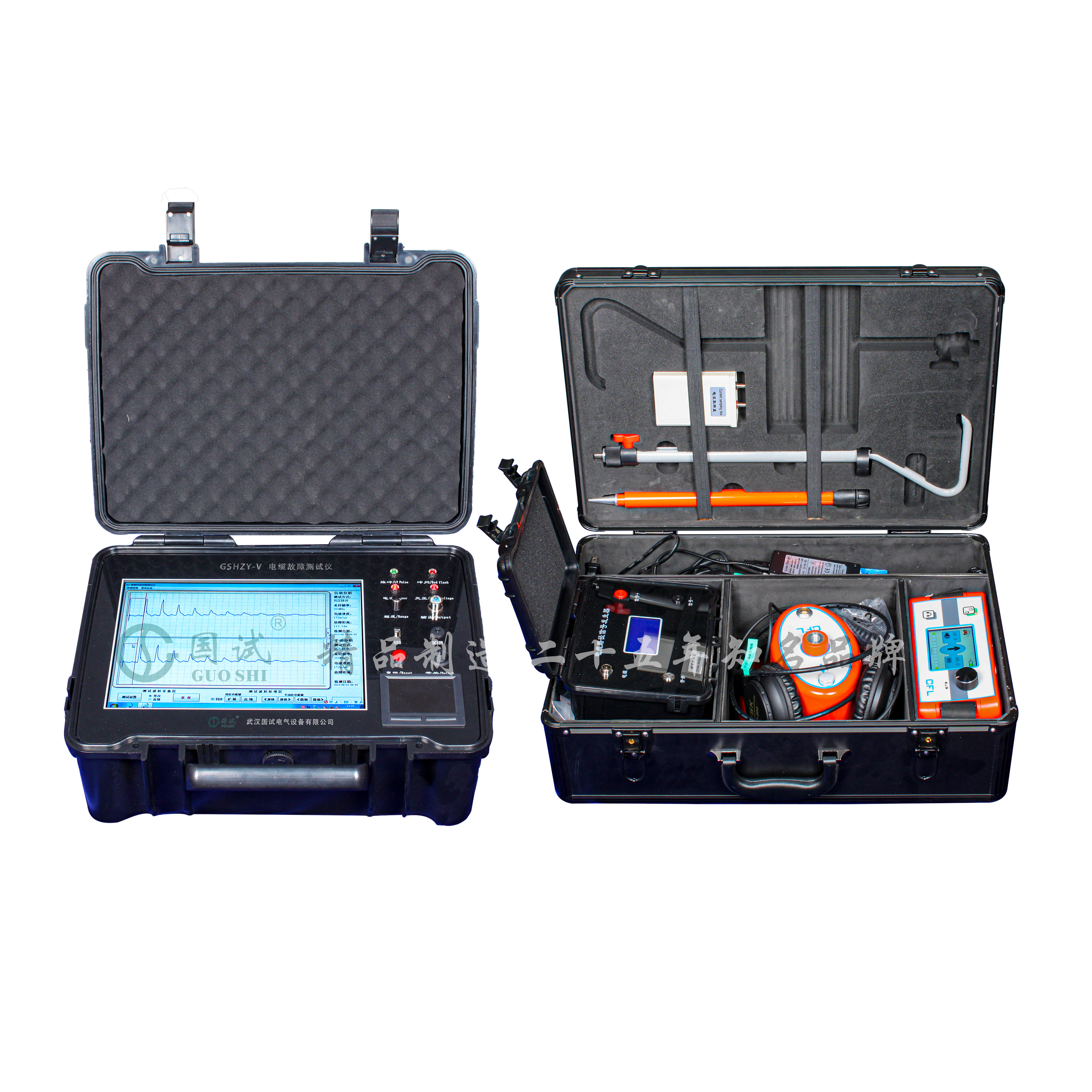

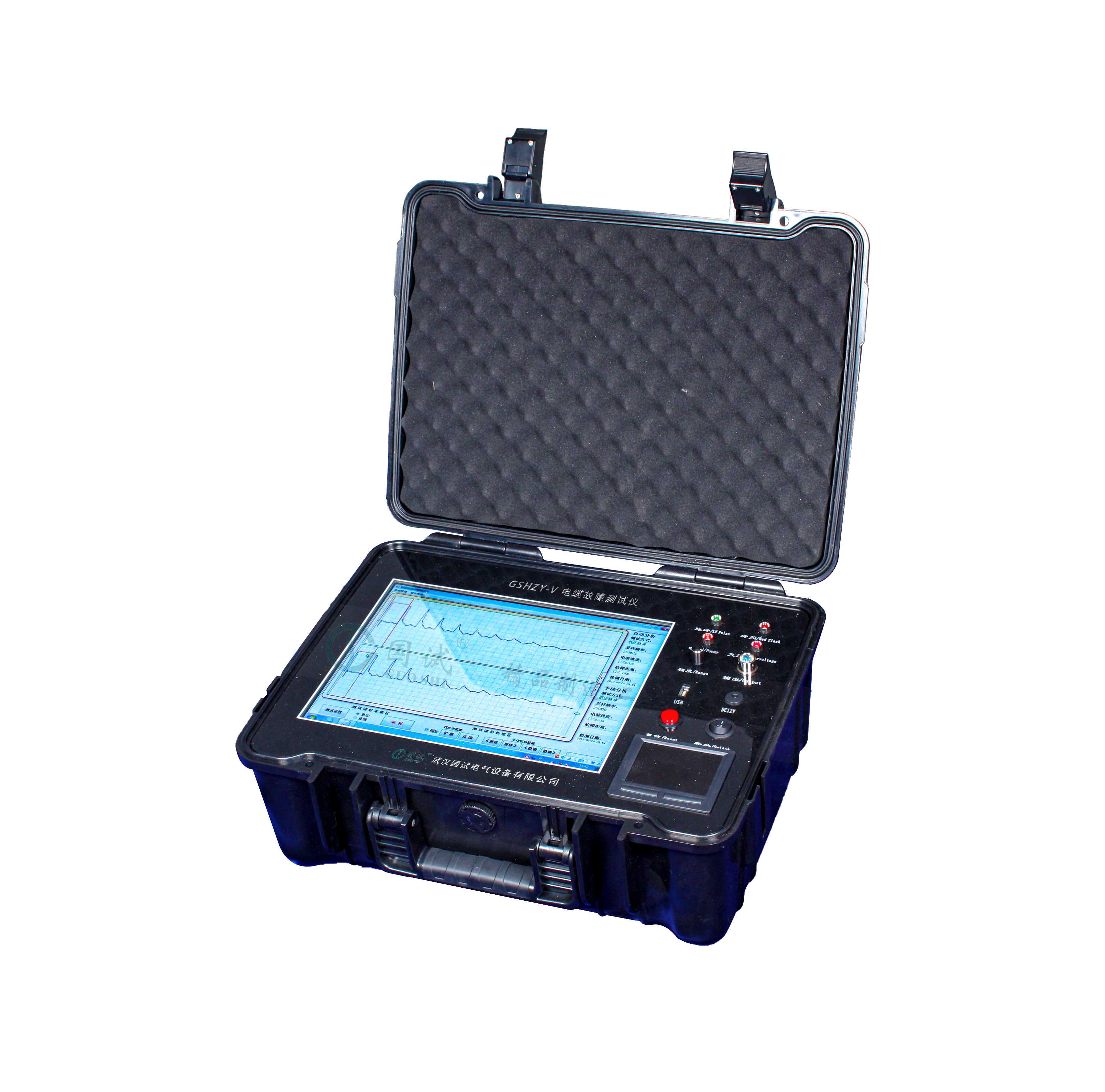

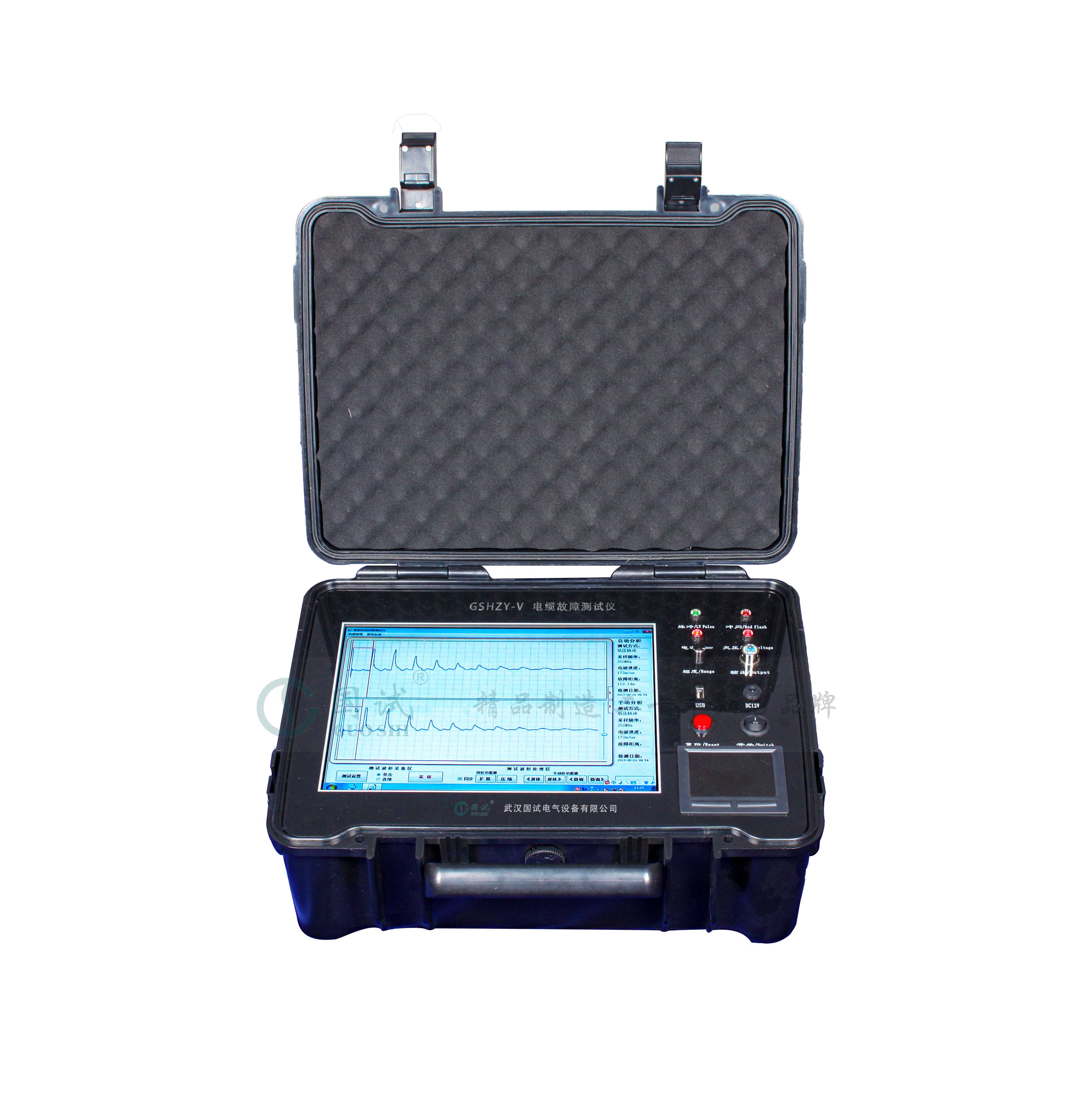

GSHZY-V 电缆故障综合测试仪
电缆检测设备
GSHZY-V 电缆故障综合测试仪是为国家电网，南方电网的合格供应商产品。该系统测试由系统主机、故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。 【选配无线WiFi连接功能，可通过软件远程操控主机】
产品概述 Product Overview
GSHZY-V电缆故障综合测试仪是为国家电网，南方电网的合格供应商产品。该系统测试由系统主机、故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
闪测仪 参考标准：DL/T 849.1-2019《电力设备专用测试仪通用技术条件 第1部分：电缆故障闪测仪》
定点仪 参考标准：DL/T 849.2-2019 《电力设备专用测试仪通用技术条件 第2部分：电缆故障定点仪》
路径仪 参考标准：DL/T 849.3-2019《电力设备专用测试仪器通用技术条件 第3部分：电缆路径仪》
产品特点 Product Features
-
国内领先采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。
-
国内领先采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。
-
采用最新的USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
-
软件实现低压脉冲波形全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏两区显示波形,实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高测试精度，减少误差。
-
主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。
-

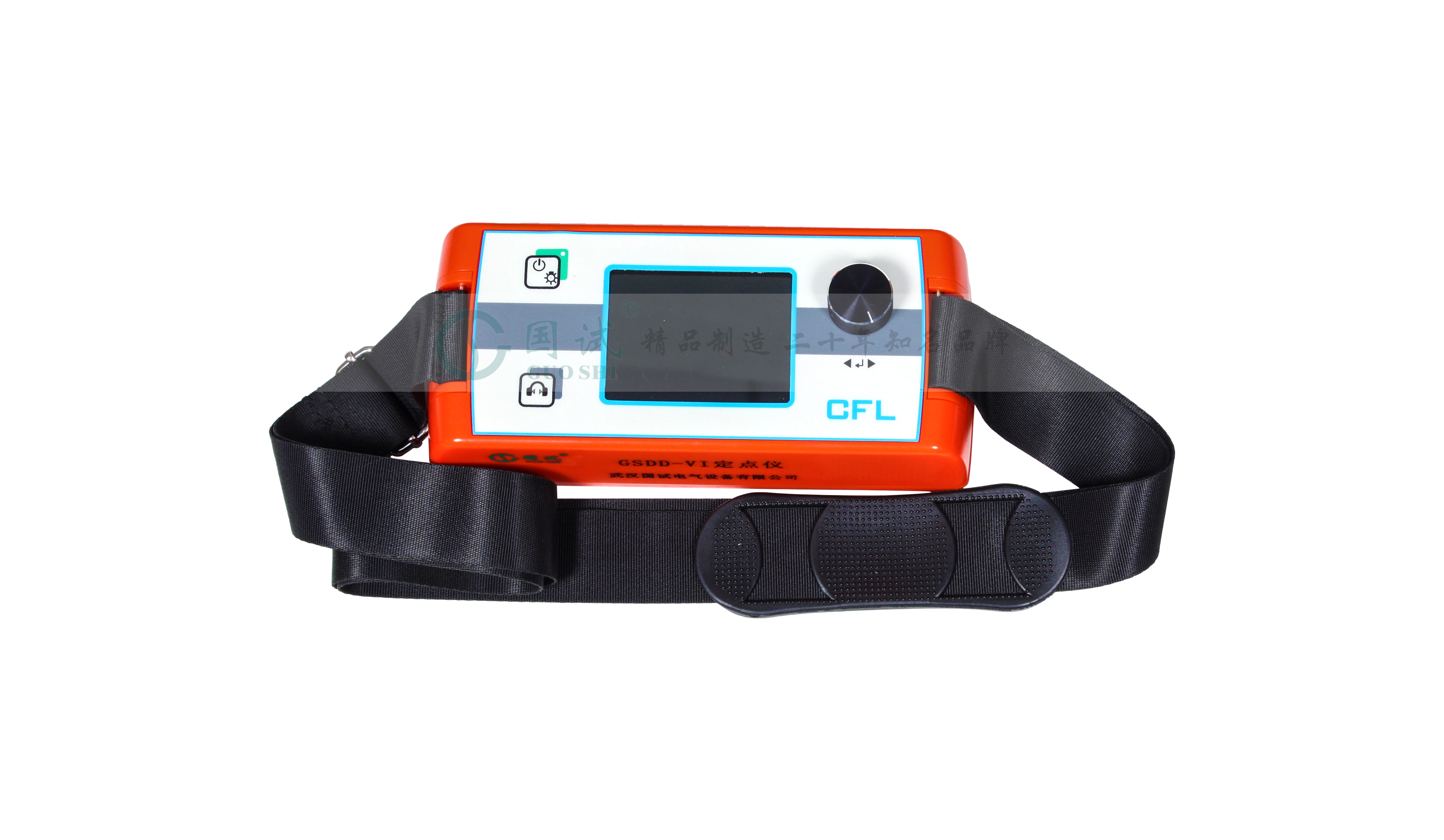

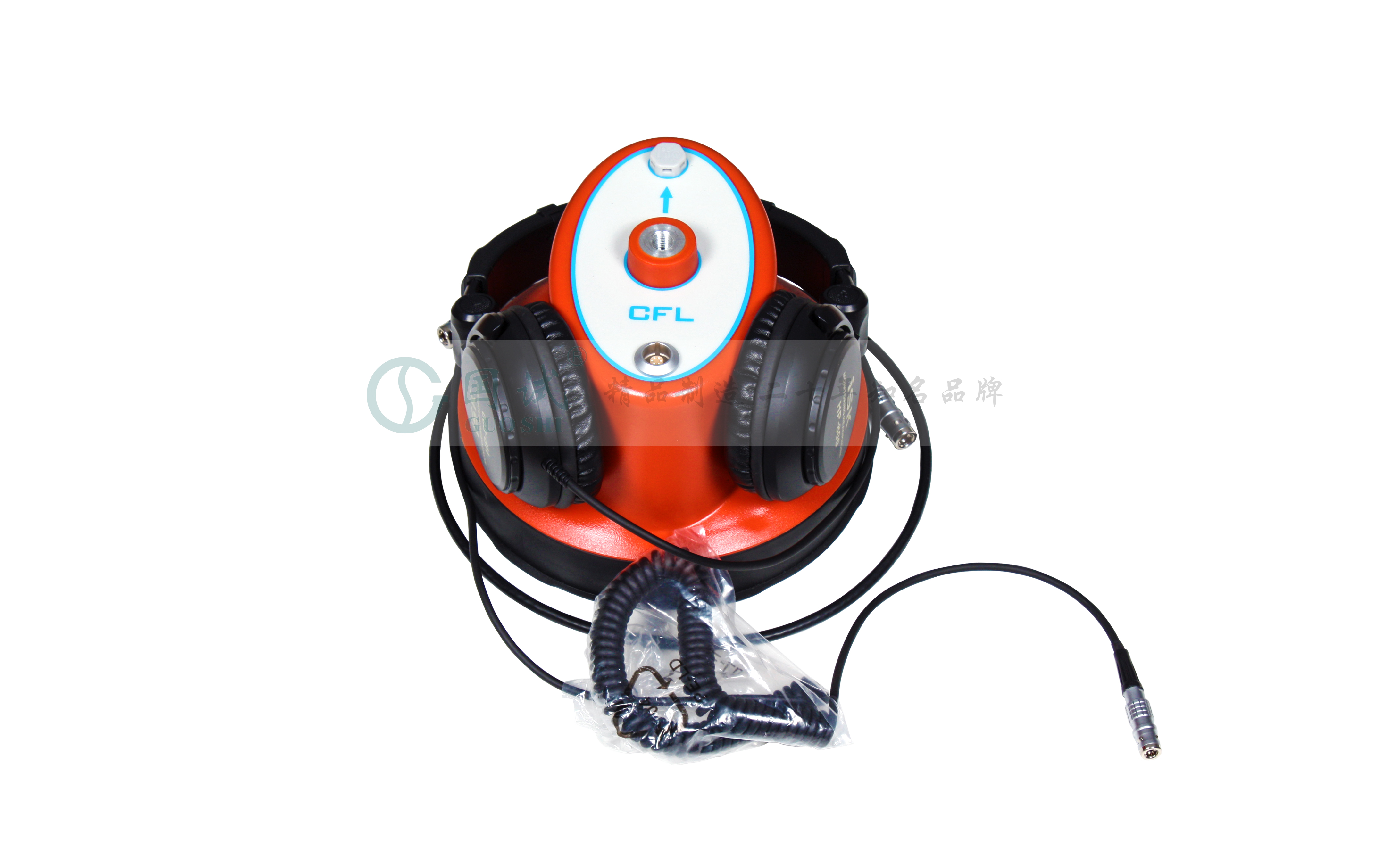

关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
产品参数 Product Parameters
- 可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
- 可测试铁路通信控制电缆、路灯电缆、机场信号电缆各类故障。
- 可测量长度已知的任何电缆中电波传播的速度。
- 可测试电力电缆埋设路径及埋设深度。
- 显示方式：12.1英寸工业级液晶屏（XP操作平台）
- 存储空间：固定8G
- 测试方法：低压脉冲法、冲闪电流法
- 操作方式：触控鼠标操作
- 测试距离：不小于60km
- 最短测试距离（盲区）：0-5米或无盲区
- 精确定点误差：0.2m
- 测试误差：系统误差小于±1%
- 分辨率：V/fm；V为传波速度m/μs；
- 软件游标0.10米。
- 脉冲宽度：100ns、200ns、1μs、2μs、5μs（软件自动匹配）
- 仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
- 电源与功耗：AC 220V±10%不大于15W DC 12V（7AH）不大于20W
- 待机时间：可连续使用6小时左右。
- 主机重量：7kg
- 外形尺寸：180mm×300mm×400mm
- 温度：-35℃～﹢50℃，
- 相对湿度：80%。
- 服务方式及技术： a、手机安卓版测试软件服务；
b、波形邮件传输实时分析服务；
c、直接用户提供现场测试服务。

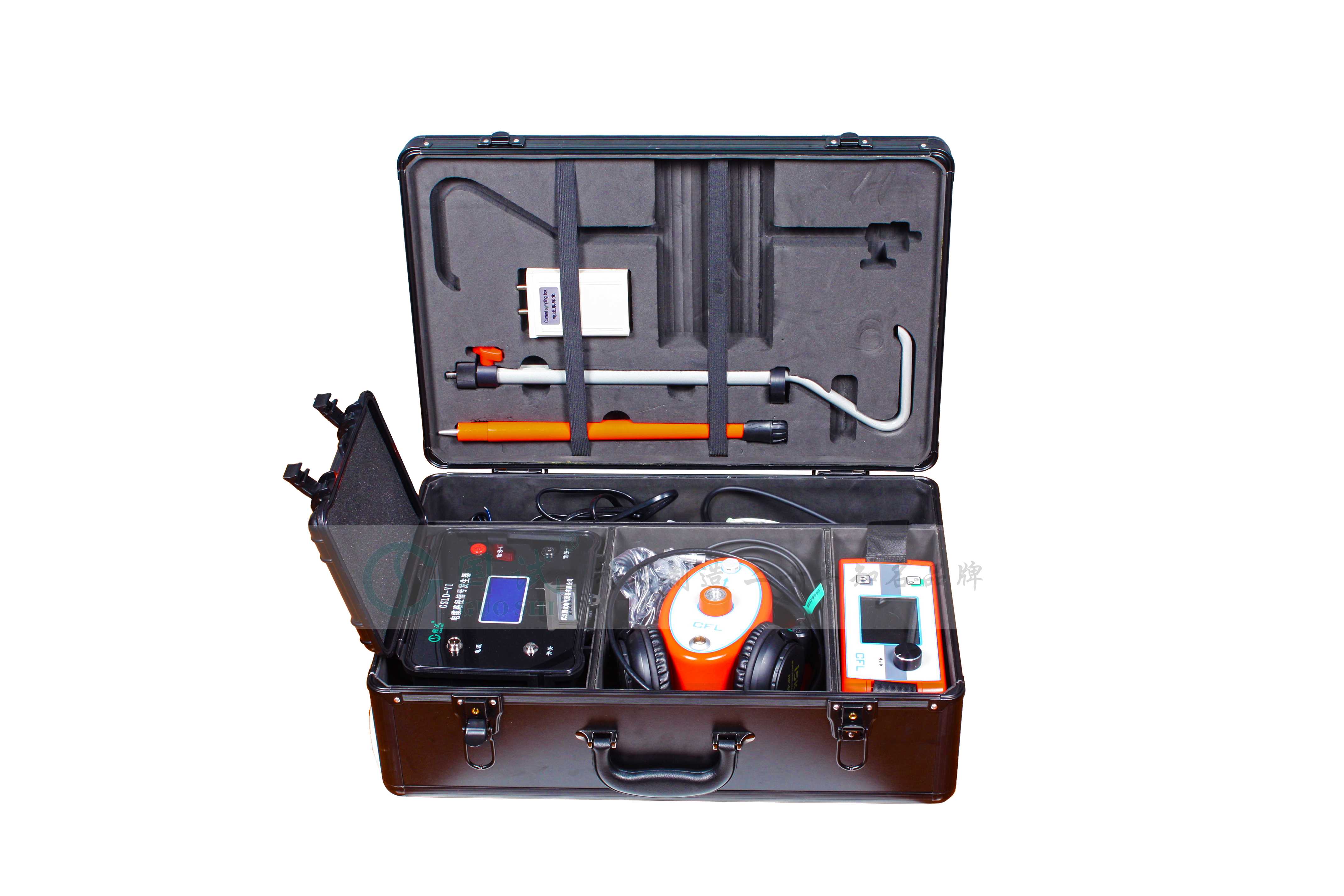

配置清单 Configure The Manifest
|
功能单元 |
名称 |
数量 |
单位 |
|
电缆故障 测试单元 |
电缆故障测试仪充电器 DC12V 3A |
1 |
只 |
|
4芯航插夹子线 |
1 |
根 |
|
|
电流取样盒 |
1 |
只 |
|
|
放电球隙 |
1 |
个 |
|
|
组合地线 |
1 |
套 |
|
|
放电棒 |
1 |
根 |
|
|
放电棒透明接地线 |
1 |
根 |
|
|
电缆故障 定点单元 |
定点仪上位机 |
1 |
台 |
|
定点仪下位机 |
1 |
台 |
|
|
数 据 线 |
1 |
根 |
|
|
耳 机 |
1 |
只 |
|
|
手 把 |
1 |
根 |
|
|
地 针 |
1 |
根 |
|
|
定点仪充电器 |
1 |
只 |
|
|

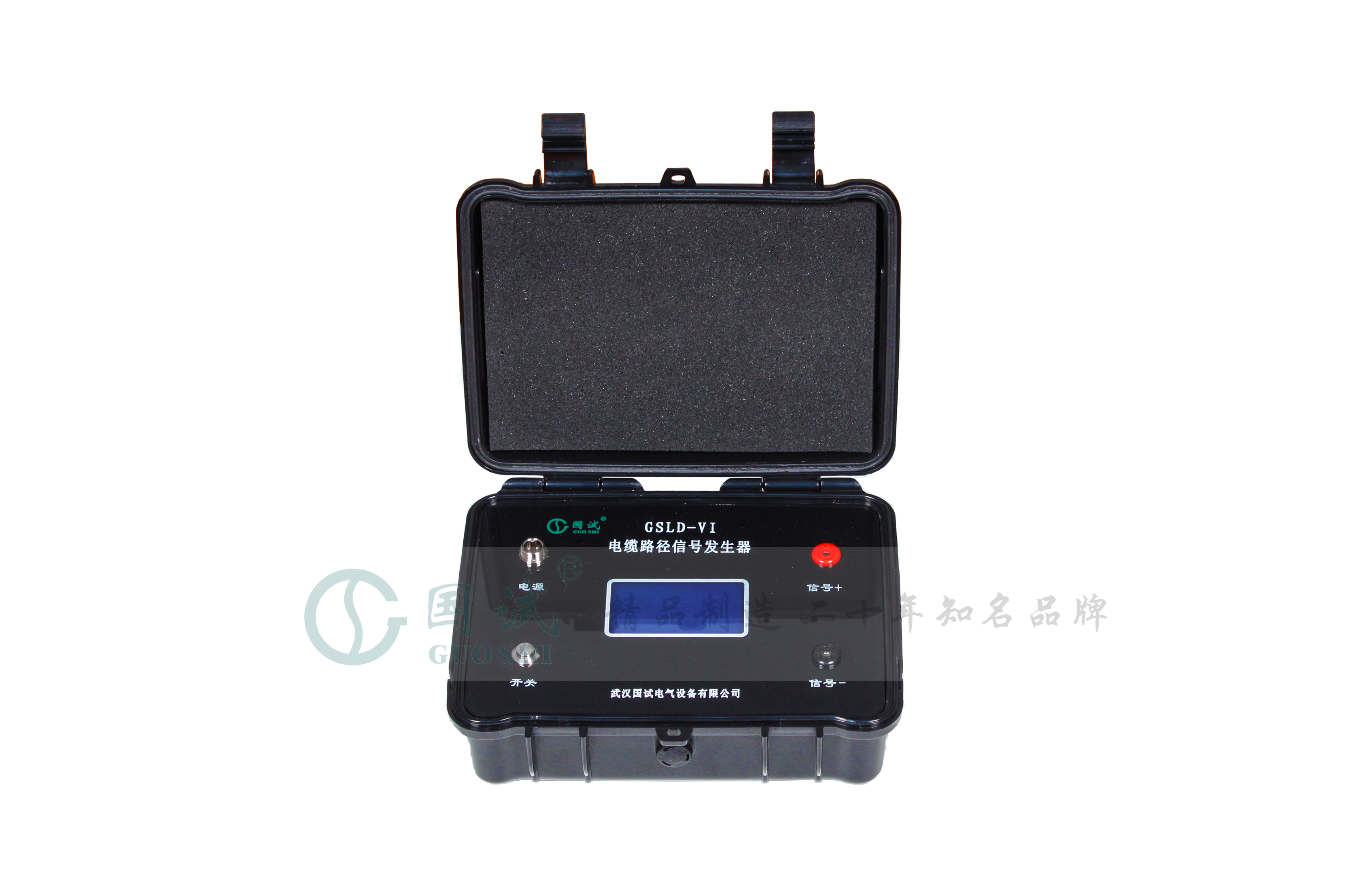

电缆路径 寻测单元 |
电缆路径信号发生器 |
1 |
台 |
|
电源适配器 |
1 |
只 |
|
|
路径信号输出测试线 |
2 |
根 |
|
|
资料 |
检验报告 |
1 |
份 |
|
合格证 |
1 |
份 |
|
|
保修卡 |
1 |
份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
