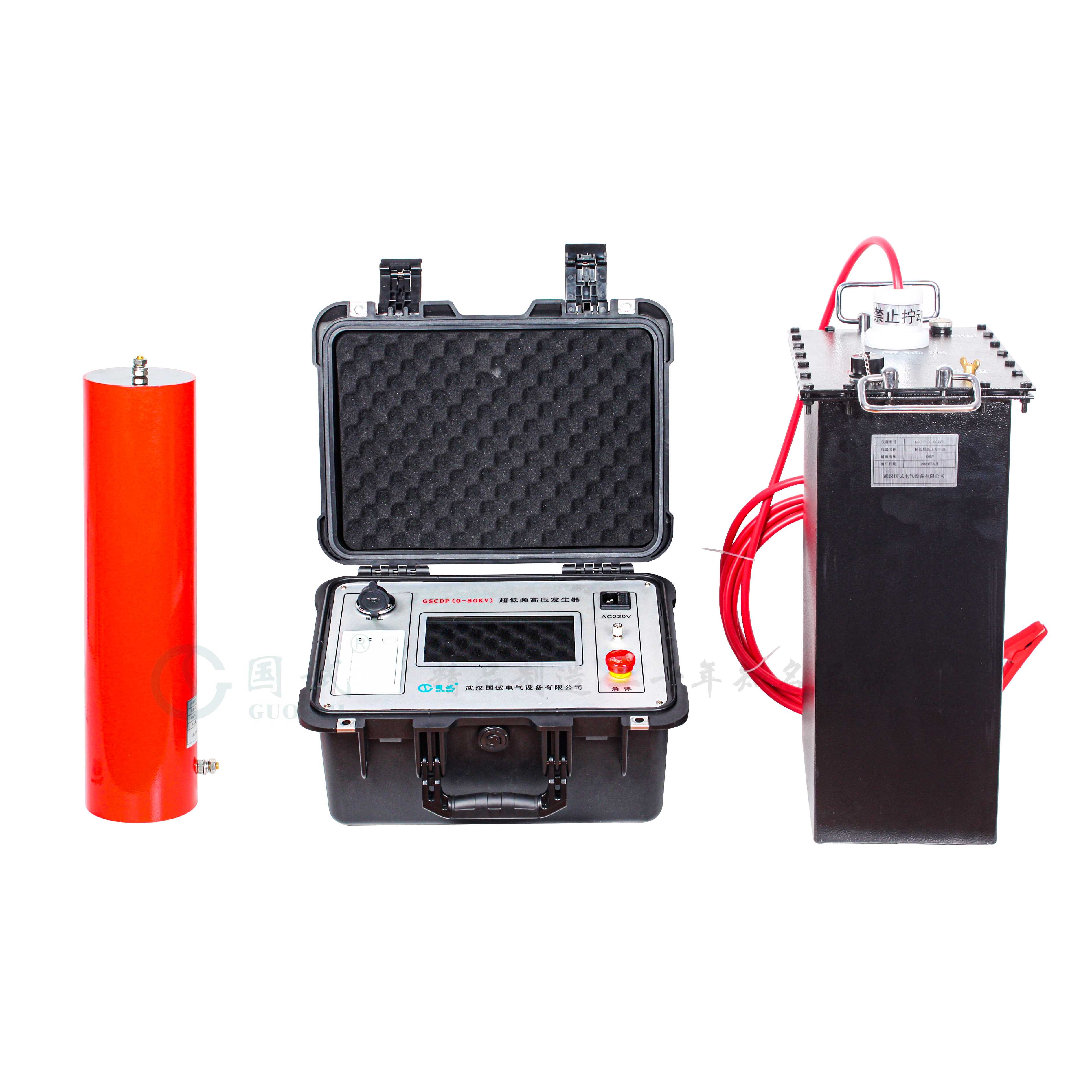

GSCDP系列 超低频发生器

产品概述 Product Overview

---



超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。GSCDP系列超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

参考标准：JB/T 9641-2022《试验变压器》

          DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》

          DL/T 849.4-2019 《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》

          DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》



产品特点 Product Features

---



1.电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

2.过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

3.过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。



产品参数 Product Parameters

---



1.输出额定电压：参见表1

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力：参见表1    0.1 Hz     最大1.1 μf

                                    0.05 Hz    最大2.2 μf

                                    0.02 Hz    最大5.5 μf

4.测量精度：1%

5.电压正，负峰值误差：≤3%

6.电压波形失真度：≤5%

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8.电源：交流50 Hz，220V ±5%



型号	额定电压	带载能力	电源 保险管	产品重量
30KV	30kV/20mA （峰值）	0.1Hz,≤0.5µF~1.1µF	5A	控制器：4㎏ 升压体：25㎏
		0.05Hz,≤0.5µF~2.2µF
		0.02Hz,≤0.5µF~5.5µF
50KV	50kV/30mA （峰值）	0.1Hz,≤0.5µF~1.1µF	7A	控制器：4㎏ 升压体：50㎏
		0.05Hz,≤0.5µF~2.2µF
		0.02Hz,≤0.5µF~5.5µF
60KV	60kV/30mA （峰值）	0.1Hz,≤0.5µF	9A	控制器：4㎏ 升压体1（30kV）：25㎏ 升压体2（30kV）：25㎏
		0.05Hz,≤0.5µF~1µF
		0.02Hz,≤0.5µF~2.5µF
80KV	80kV/30mA （峰值）	0.1Hz,≤0.5µF	12A	控制器：4㎏ 升压体1（30kV）：25㎏ 升压体2（50kV）：50㎏
		0.05Hz,≤0.5µF~1µF
		0.02Hz,≤0.5µF~2.5µF

    注：特殊规格可另外定制





配置清单 Configure The Manifest

---



序号	型号	数量

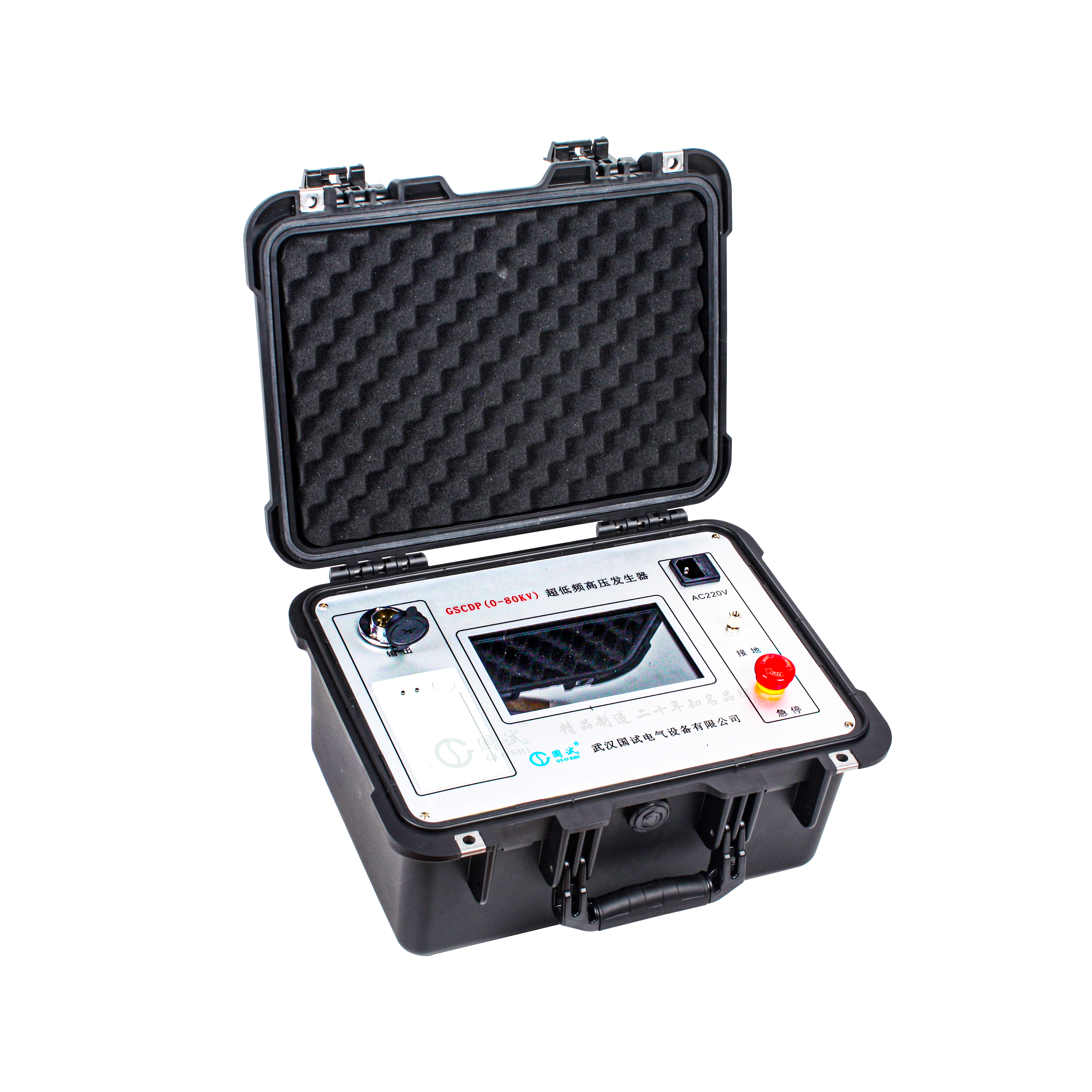

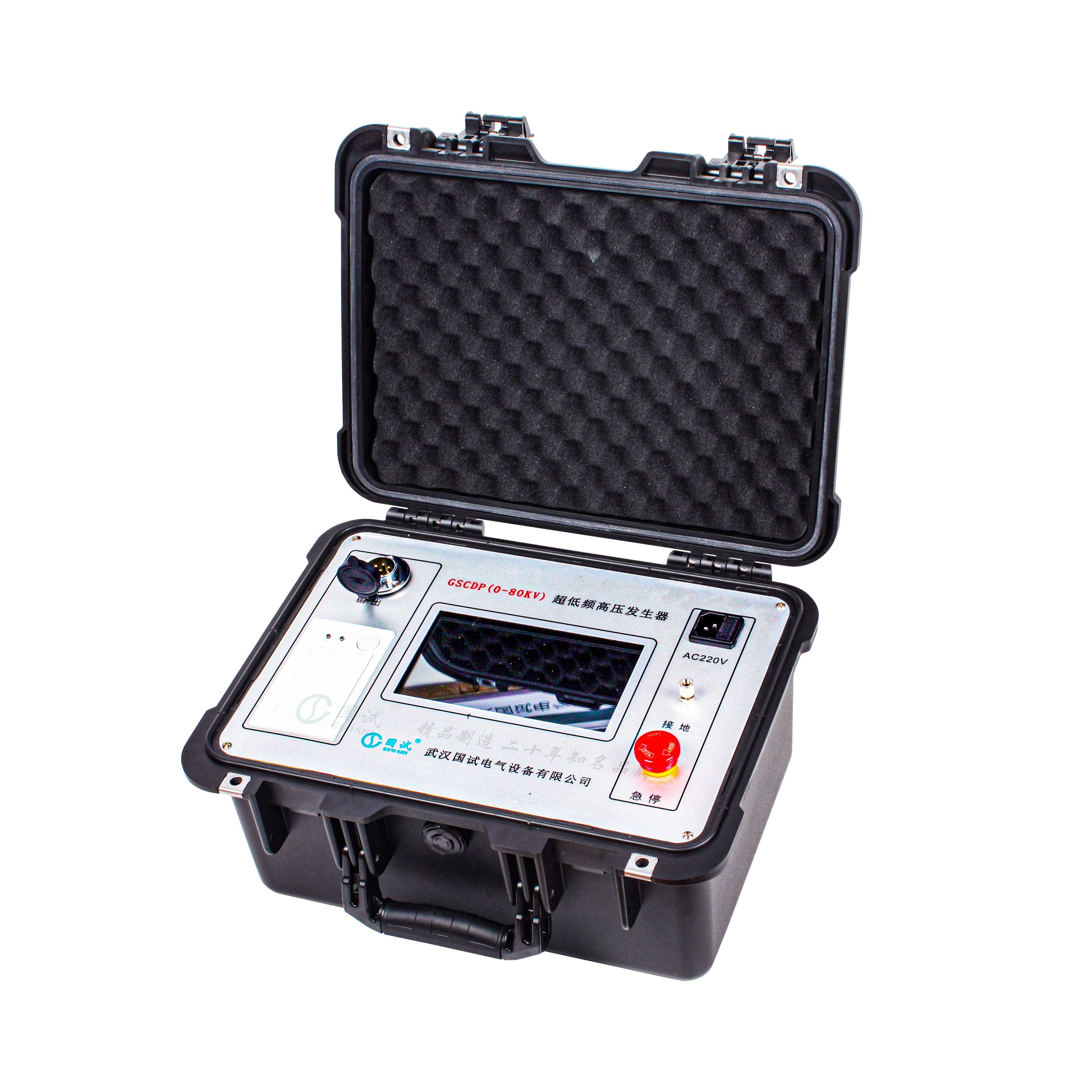

1	控制器	1台

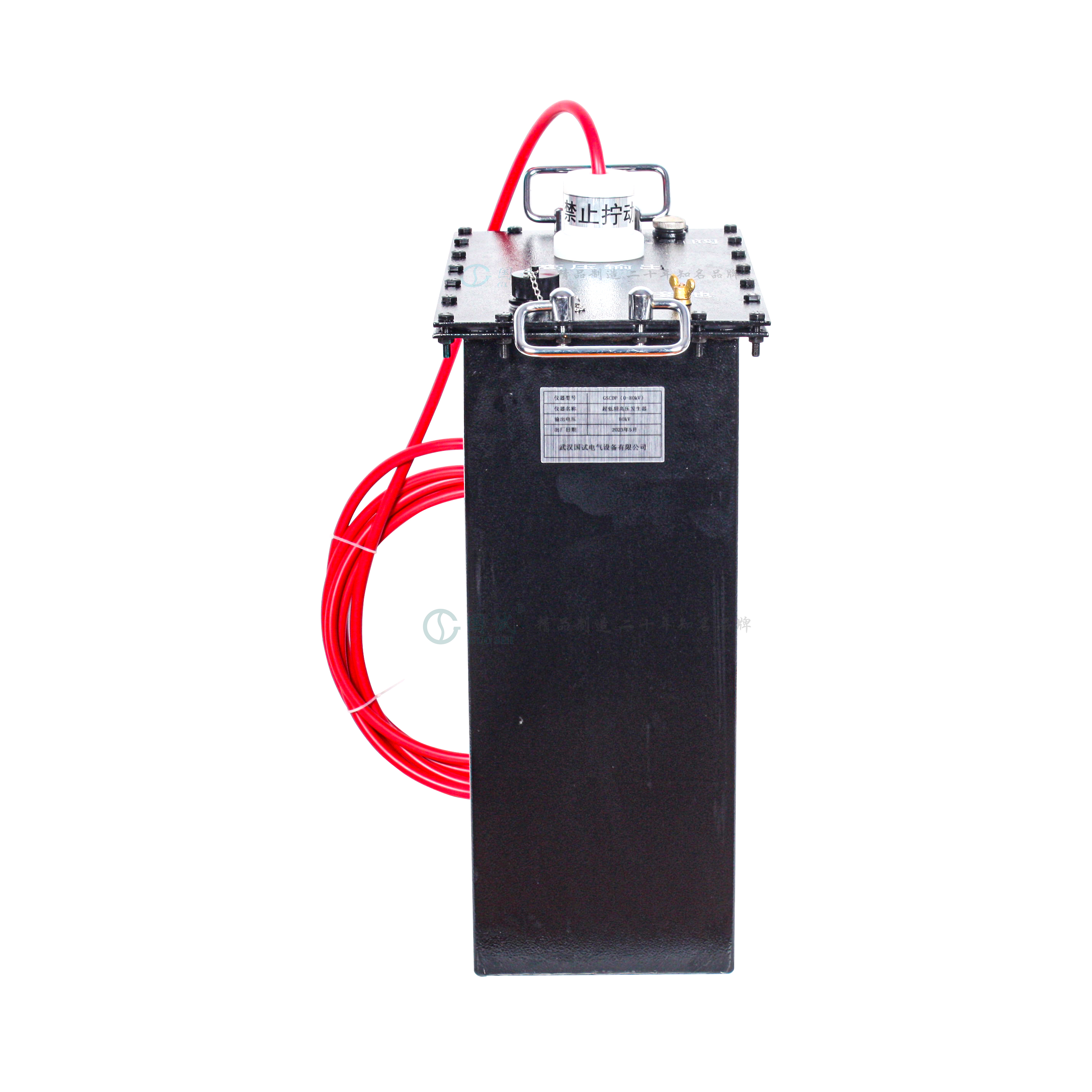

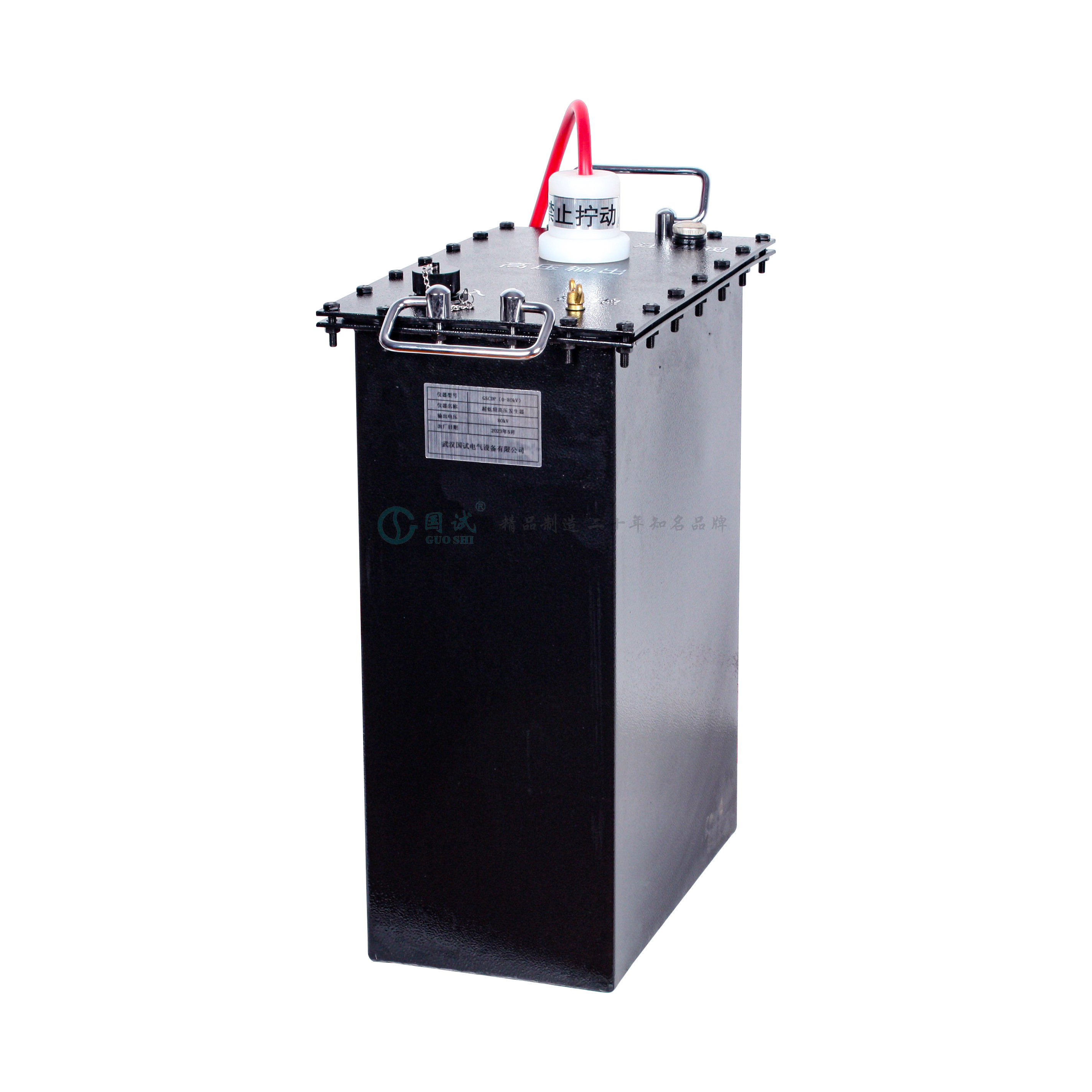

2	升压器	1台
3	高压连接电缆	2根
4	专用低压连接电缆	1根
5	电源线	1根
6	放电棒	1根
7	接地线	1根

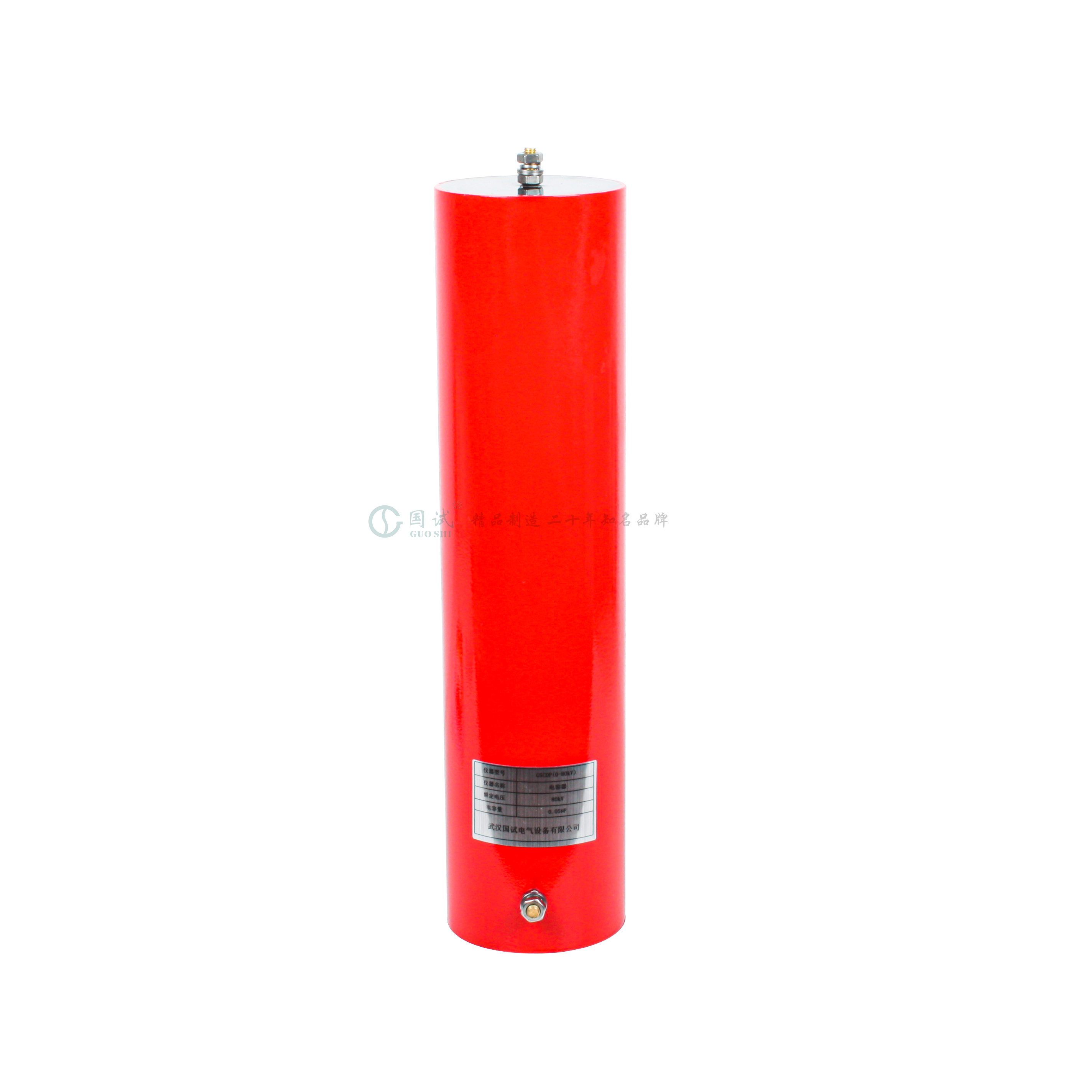

8	补偿电容器	1只
9	保险管	4只
10	打印纸	2卷
11	说明书	1份
12	检验报告	1份
13	合格证	1份
14	保修卡	1份





售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
