Name: GSFRD系列 高精度直流标准分压器
Brand: 武汉国试电力科技有限公司

产品概述 Product Overview

GSFRD系列高精度直流标准分压器目前产品电压等级最高1200kV，准确度最高0.02%。在按照JJG 496-2016《国家计量检定规程》研究设计后，使GSFRD系列高精度直流标准分压器体积更轻，稳定性更好，再经过我公司层层严格的筛选和30多种检测手段，生产周期前后历时1个月左右，保证了产品的年稳定性和测量准确度。

参考标准：DL/T 846.1-2016《高电压分压器测量系统通用技术条件》

DL /T596-1996《电力设备预防性试验规程》

JJG 496-2016《国家计量检定规程》

产品特点 Product Features

1.采用平衡式等电位屏蔽结构。

2.完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。

3.高精度，高线性度，高稳定度，抗干扰。

4.采用进口填充材料，使结构更小，重量更轻，可靠性更高。

5.体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

6.内屏蔽抗干扰系统，全方位均压措施，单节或分节结构。

7.分压比比例可定做，便于校验。

8.可选择增加峰值功能。

9.可选配智能高压测量表。

产品参数 Product Parameters

1.电压等级：DC:0-1200KV（电压等级可定制）

2.精度：0.01%/0.02%/0.05%/0.1%/0.2%

3.环境条件：温度：-25～40℃ 湿度：<85% 海拔：小于2000米（高海拔可定做）

4.分压比：10000:1或100000：1（特殊比例可定做）

规格	GSFRA -30		GSFRA -50		GSFRA -100		GSFRA -200		GSFRA -300		GSFRA- 400		GSFRA -500		GSFRA -800		GSFRA -1000		GSFRA -1200
额定电压（kV）	30		50		100		200		300		400		500		800		1000		1200
高压电容量（pF）	50/100											20/50
分压比	10000:1或100000:1											100000:1
准确度（%）	0.01%/0.02%/0.05%/0.1%/0.2%
年稳定度	≤0.02%
测量电压种类	DC
环境温度	25℃±10℃
相对湿度	≤85%RH无凝露
绝缘方式	壳牌绝缘油
高度（米）	0.4	0.6		1.35		1.7		2.3		3.2				4.5		6		8		10
长×宽（米）	0.3	0.5		0.62		0.8		1.2		1.5				1.8		2.5		3		3.5
重量（kg）	25	35		88		165		235		275				335		450		550		650
输出阻抗（kW）	0.6/6	1/10		2/20		4/40		6/60		8				10		16		20		24
额定输出电压（V）	0.3/3	0.5/5		1/10		2/20		3/30		4				5		8		10		12

配置清单 Configure The Manifest

序号	型号	数量
1	分压器主机	1台
2	数显表头	1台
3	带屏蔽高频电缆测试线	根
4	接地线	1根
5	说明书	1份
6	检验报告	1份
7	合格证	1份
8	保修卡	1份

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。

图文介绍 Graphic Introduction

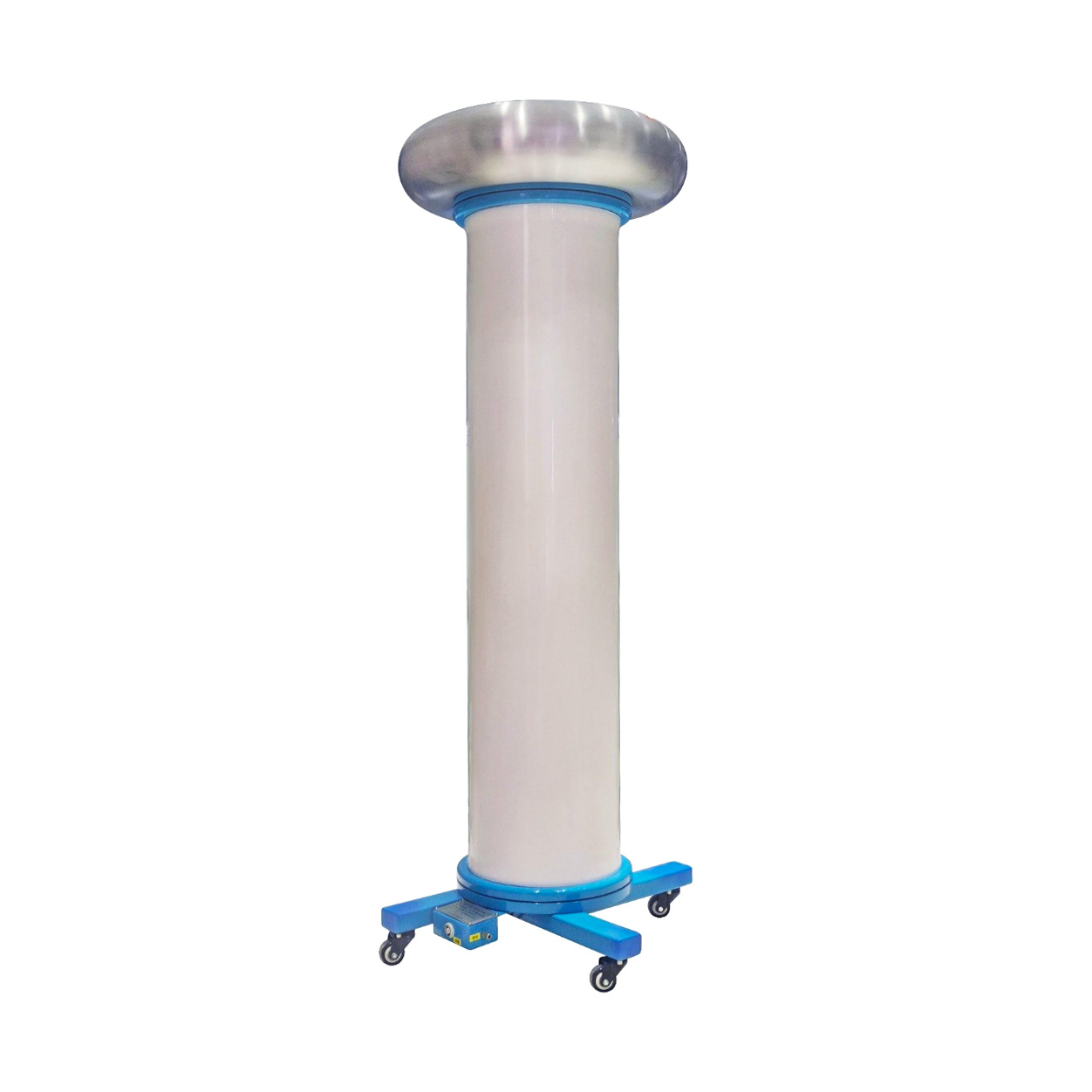

GSFRD系列 高精度直流标准分压器

GSFRD系列高精度直流标准分压器
