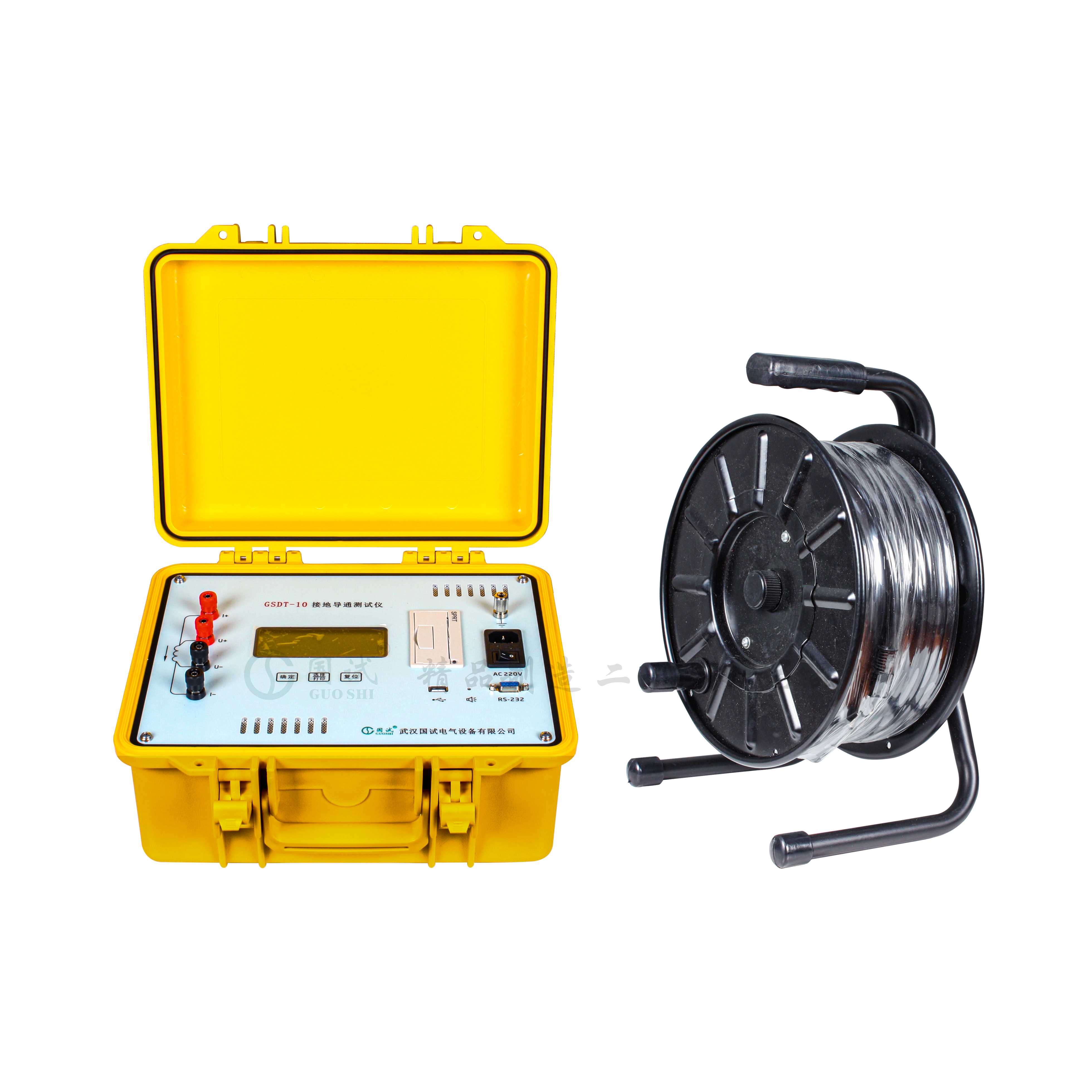

GSDTY-10 接地引下线导通测试仪
绝缘、接地测试仪器
参考标准：GB/T 28030-2011 用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。 采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。
产品简介 Product Introduction
接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。
GSDT-10接地导通仪适用于电力设备接地引下线与接地网（或相邻设备）之间导通电阻值的快速测量，同时也适用于低阻值电阻的测量。
GB/T 28030-2011《接地导通电阻测试仪》
产品特征 Product Characteristics
- 采用全新电源技术，可实现接地导通电阻的快速测量；
- 输出电流大、测量精度高、体积小、重量轻，操作简单、抗干扰能力强；
- 具有完善的保护电路和放电报警功能，减少误操作，可靠性强；
- 采用高性能微控制器，自动完成数据采集和阻值显示；
- 采用192*64大屏幕液晶显示，室外显示清晰可见；
- 内置大容量非易失性存储器，可存储500组测量数据；
- 内置USB控制器支持U盘存储，可存储10000组测量数据；
- 内置高精度实时时钟功能：可进行日期及时间校准。
产品参数 Product Parameters
1.输出电流 10A、5A、1A、100mA
2.测量范围 10A： 500μΩ～2Ω
5A： 1mΩ～4Ω
1A： 10mΩ～20Ω
100mA：1Ω～200Ω
3.分 辨 率 0.1μΩ
4.测量精度 ±(0.2%读数+2字)
5.外形尺寸 345mm×295mm×175mm
6.仪器重量 5kg
7.环境温度 -10℃～50℃
8.环境湿度 ≤85%RH
9.工作电源 AC220V±10%
10.电源频率 50±1Hz
配置清单 Configure The Manifest
|
配 件 名 称 |
数量 |
单位 |
|
直流电阻测试仪主机 |
1 |
台 |
|
测试电缆 |
1 |
套 |
|
接地线 |
1 |
条 |
|
专用充电器 |
1 |
个 |
|
标准电阻 |
1 |
个 |
|
打印纸 |
2 |
卷 |
|
使用说明书 |
1 |
本 |
|
出厂检测报告 |
1 |
本 |
|
合格证 |
1 |
张 |
|
保修单 |
1 |
张 |
|
装箱单 |
1 |
张 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
