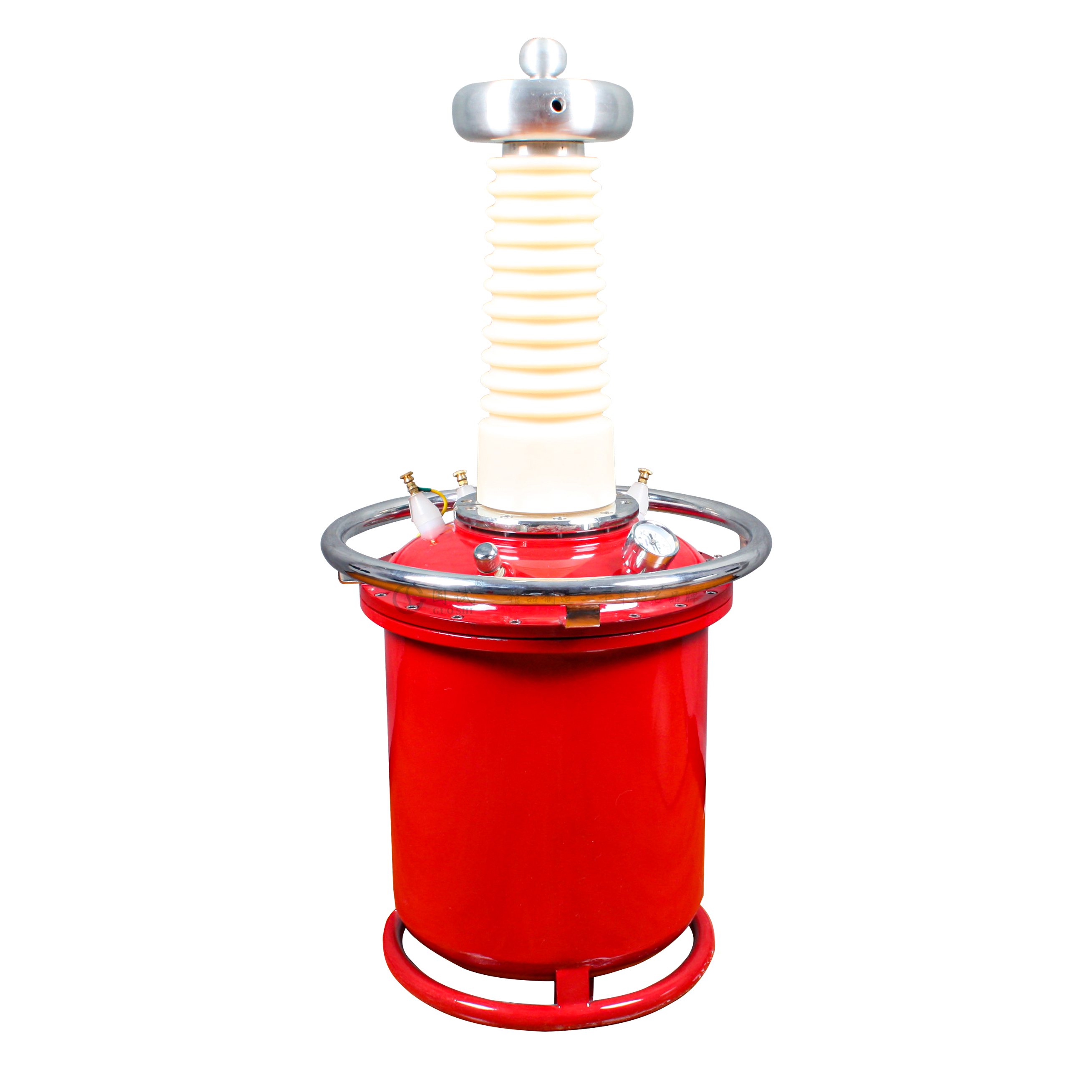

GSYDQ（W）无局放试验变压器（充气式）



产品概述 Product Overview

---



无局放试验变压器全名无局部放电试验变压器，与普通试验变压器的区别就是自身局放量小，通常自身局部放电量≤5pc。无局放试验变压器做为高压电源,经过隔离滤波装置,取得较为纯净的高压电源,然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。其主要用于检验各种电气设备和绝缘材料、绝缘部件等在工频高电压作用下的绝缘水平，可作为变压器、互感器、高压开关和电缆等试品的局部放电测量和外施耐压的试验设备。广泛应用于电气设备的生产厂家、电力部门、科研单位和高等院校等。

充气式无局放试验变压器是在充气式试验变压器加上特殊的工艺结构开发的最新产品。充气式无局放试验变压器适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局放试验。该无局放试验变压器体积小、重量轻，与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％，特别适用于在野外及高原山区地带，频繁移动的工作条件下使用。



参考标准：JB/T 9641-2022《试验变压器》

                 DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》

                 DL/T 848.3-2019 《高压试验装置通用技术条件第3部分：无局放试验变压器》

                 DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》



产品特点 Product Features

---



1、充气式无局放试验变压器内充高绝缘强度的SF6气体作为绝缘介质。

2、体积小、重量轻、工艺档次高、外形美、搬运方便。

3、因SF6气体的灭弧性能及其特殊的工艺结构，其局放量小，额定电压下局放量≤5PC。

4、试验过程简单直观，操作方便宜行。

5、能有效地摒除电源中的杂波干扰。

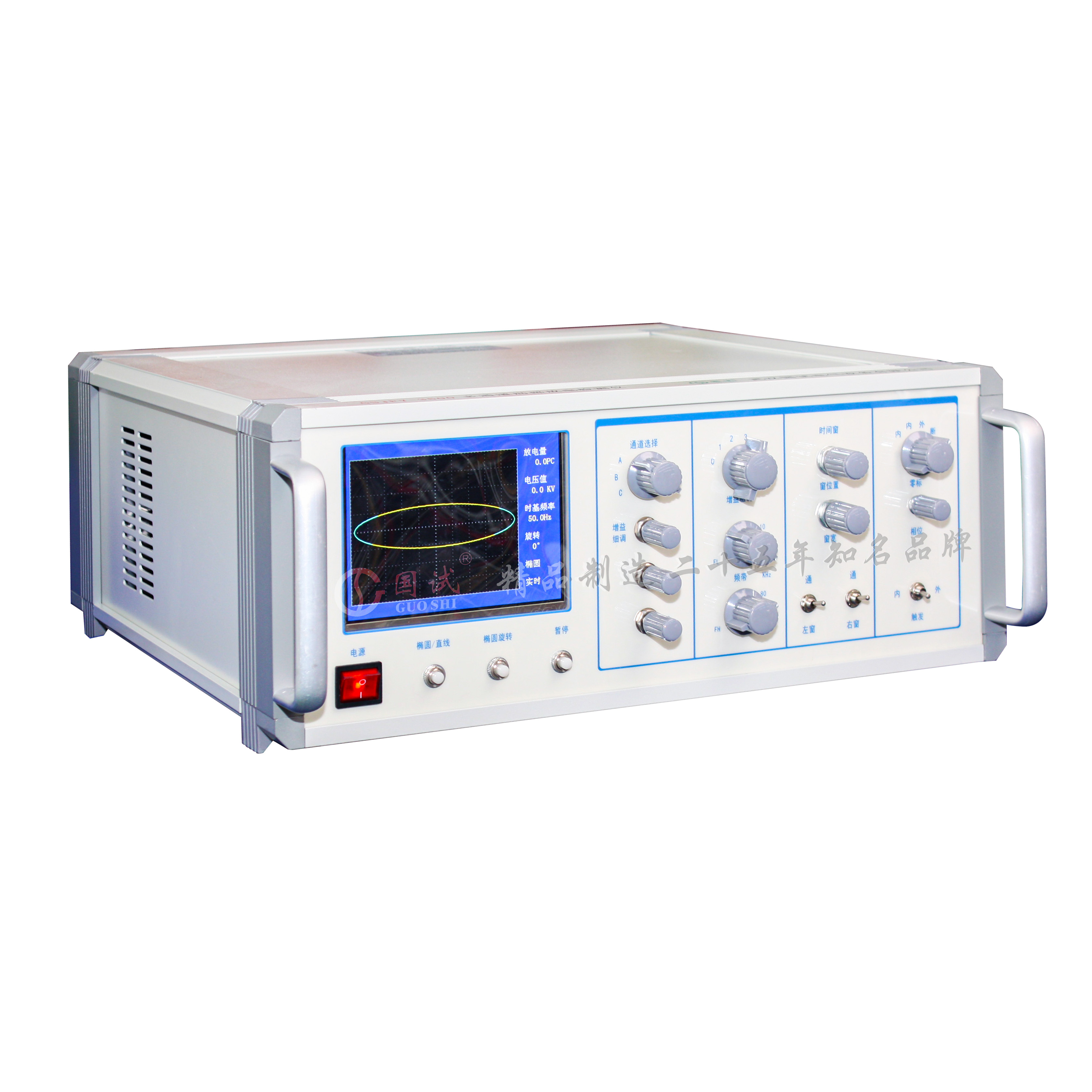

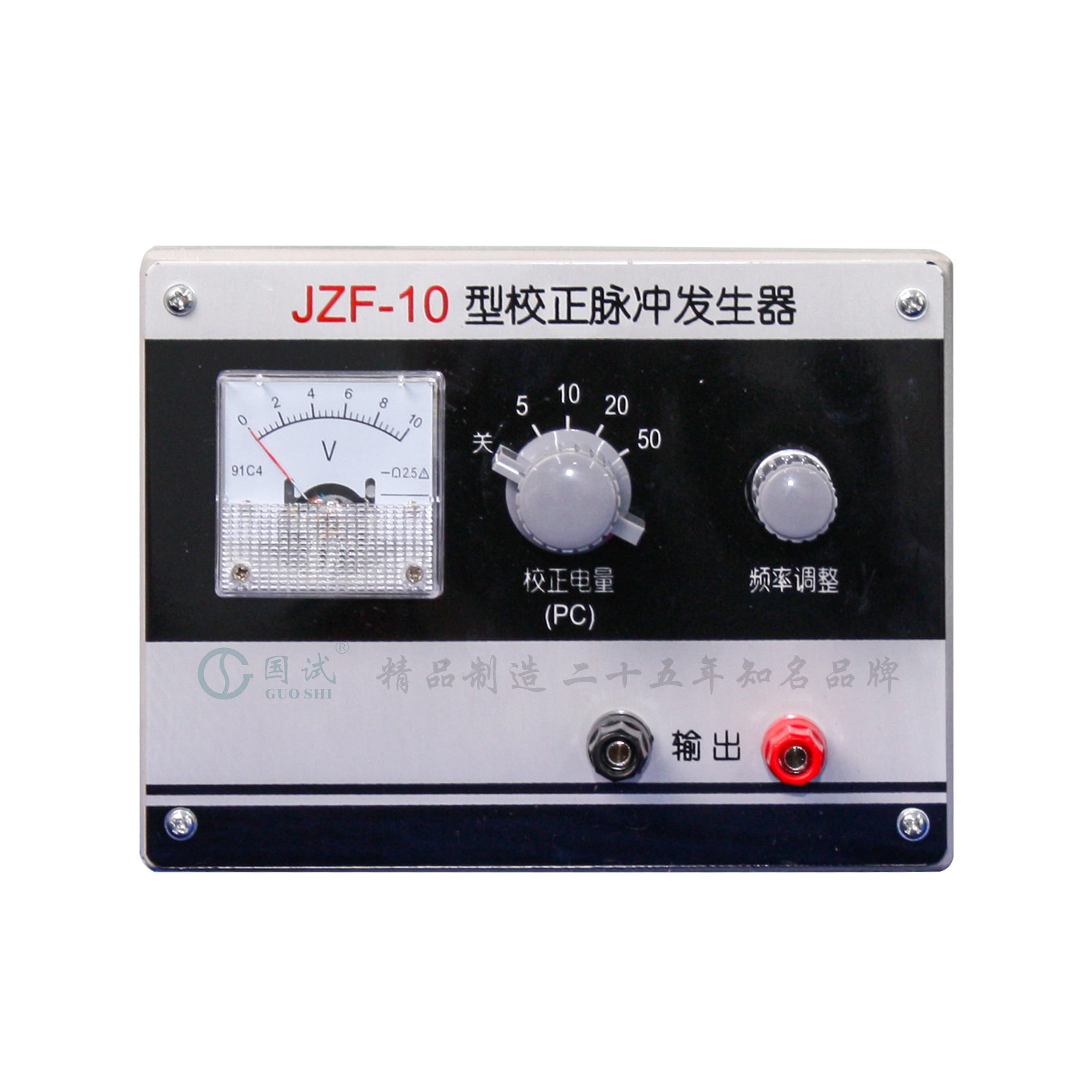

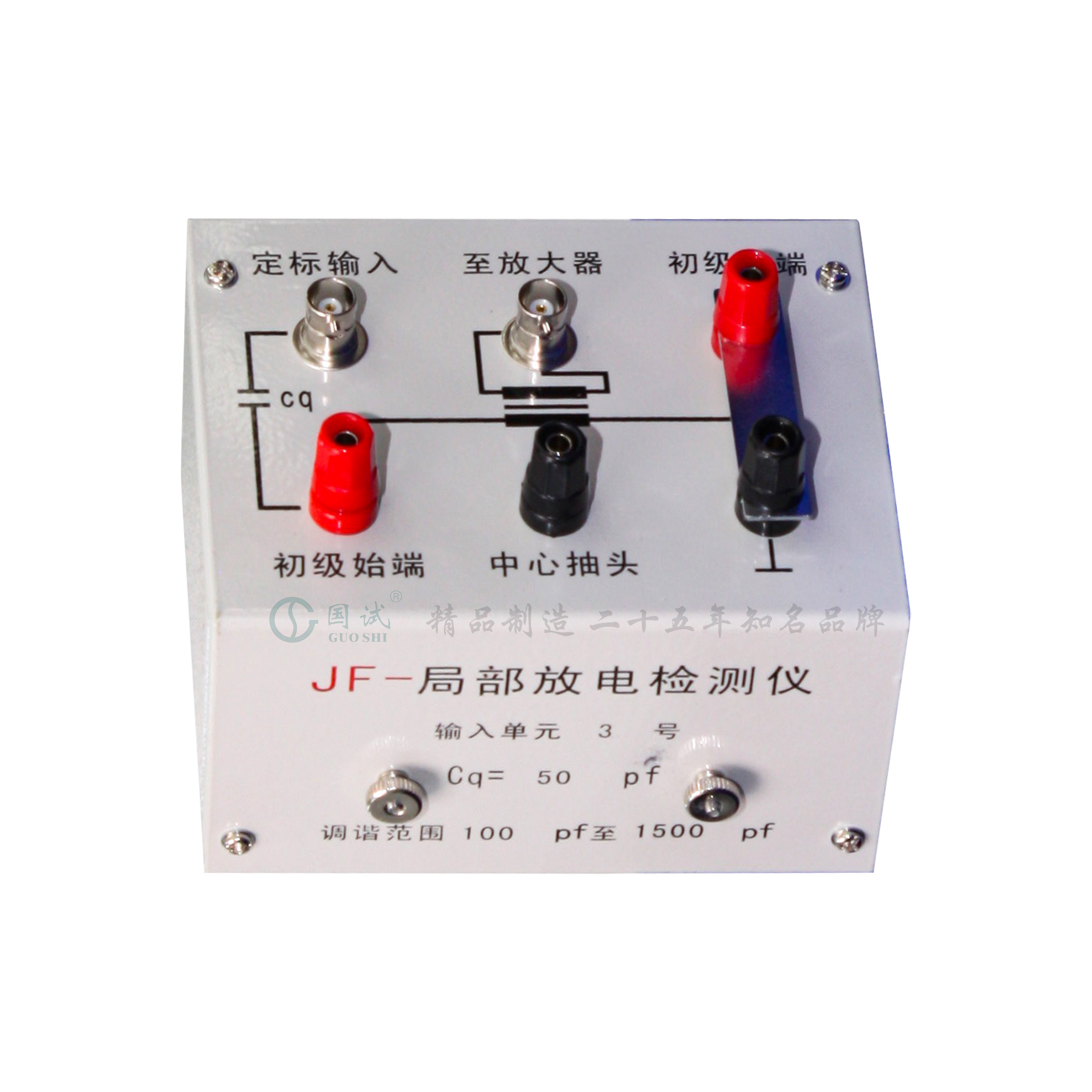

6、独立二通道数字式局部放电测量，同步采样、处理、显示。



产品参数 Product Parameters

---



1.额定输入电压：220V或380V

2.额定输出电压：0~300kV

3.额定输出容量：1.5~300kVA

4.电压精度：AC 1.5%

5. 额定电压下系统局放量≤5pC

6.电源失真度：＜3%

7.绝缘介质：SF6气体



       无局放试验变压器（充气式）主要技术参数

规格	容量 （KVA）	低压侧		高压侧		测量变化	60min 温升 (℃)	阻抗电压 (％)	空载电流 (％)	质 量 (kg)	外形尺寸 外径Х高 (mmХmm)
		电压 (V)	电 流 (A)	电 压(KV)	电 流 (mA)
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	26	230Х600
3/50	3	200	15	50	60	500	50	10	<4	32	280Х600
6/50	6	200	30	50	120	500	50	10	<4	38	320Х610
10/50	10	200	50	50	200	500	50	10	<4	53	350Х620
15/50	15	400	37.5	50	300	500	50	8	<4	70	380Х630
20/50	20	400	50	50	400	500	50	8	<4	85	440Х650
30/50	30	400	75	50	600	500	50	8	<4	100	480Х650
50/50	50	400	125	50	1000	500	50	8	<4	120	520Х650
10/100	10	200	50	100	100	1000	50	10	<4	65	380Х1000
15/100	15	400	37.5	100	150	1000	50	8	<4	85	410Х1100
20/100	20	400	50	100	200	1000	50	8	<4	100	460Х1100
30/100	30	400	75	100	300	1000	50	8	<4	110	510Х1100
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х1210
10/150	10	200	50	100	66.7	1500	50	10	<4	90	480Х1550
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х1600
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х1600
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х1600
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х1650
30/200	30	400	75	200	150	2000	50	8	4	160	620×1720
50/200	50	400	125	200	250	2000	50	8	4	180	660×1720
50/250	50	400	125	250	200	2500	50	8	4	230	680×2100

注：特殊规格可另外定制

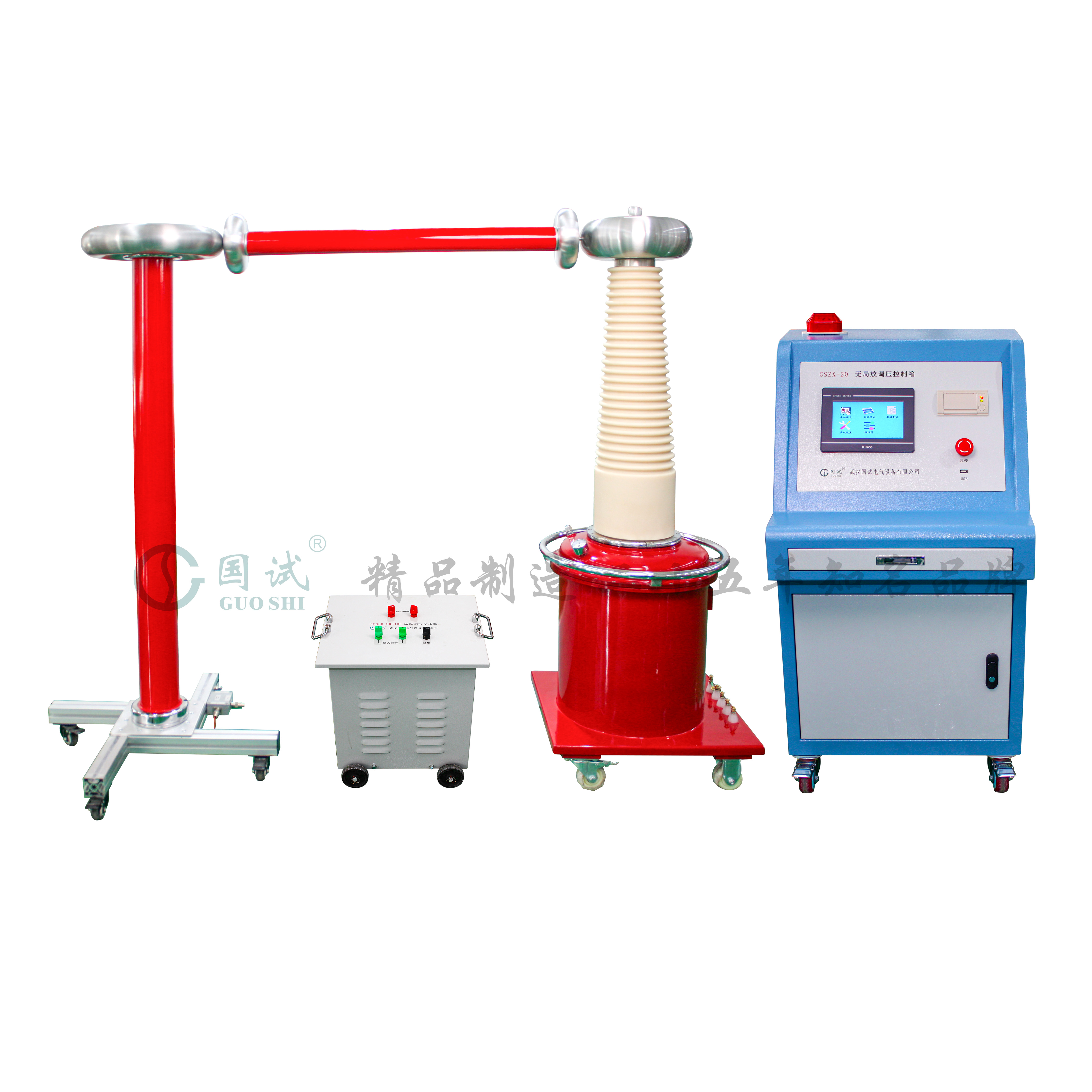

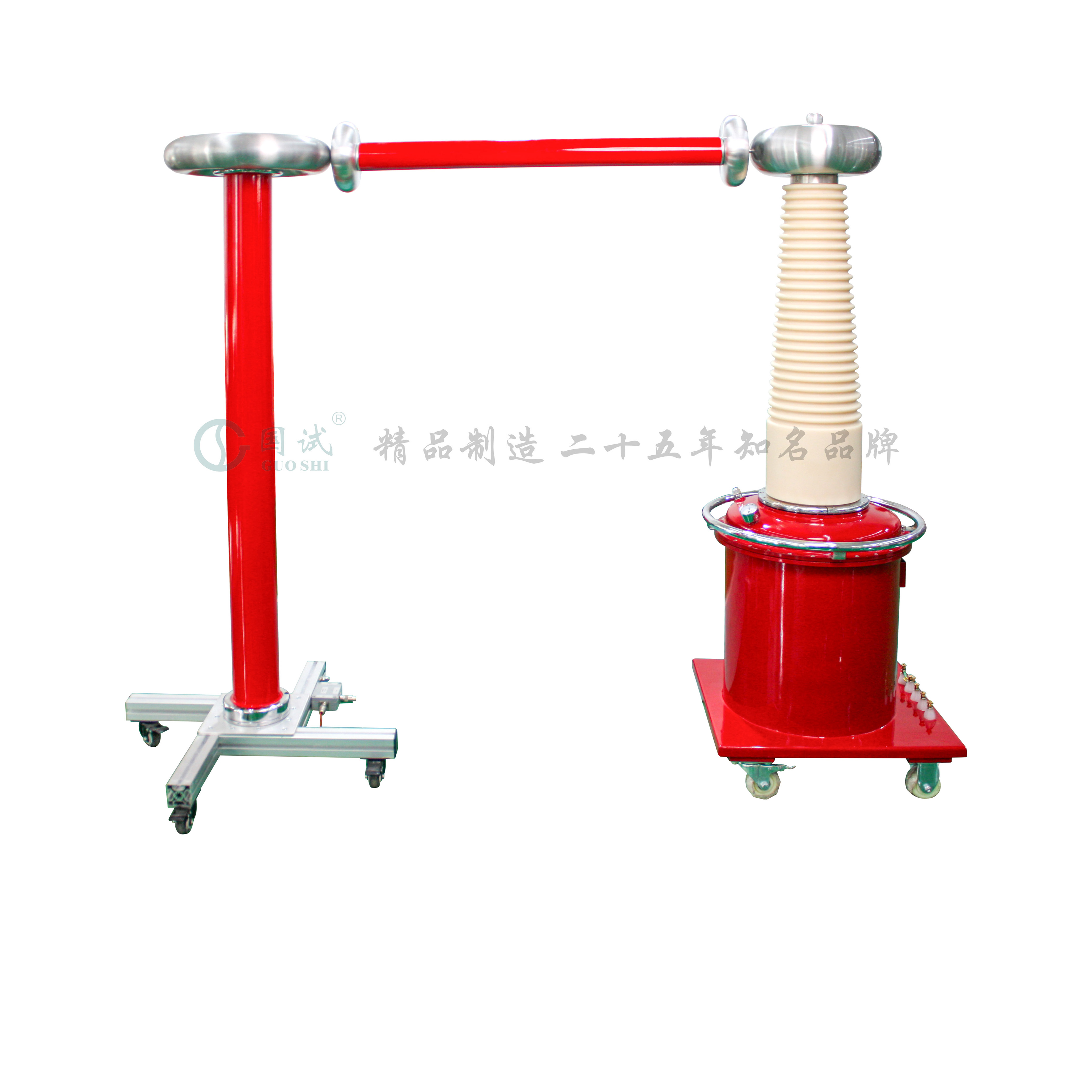

配置清单 Configure The Manifest

---



序号	设备	数量
1	试验变压器	1台
2	高电压试验控制台	1台

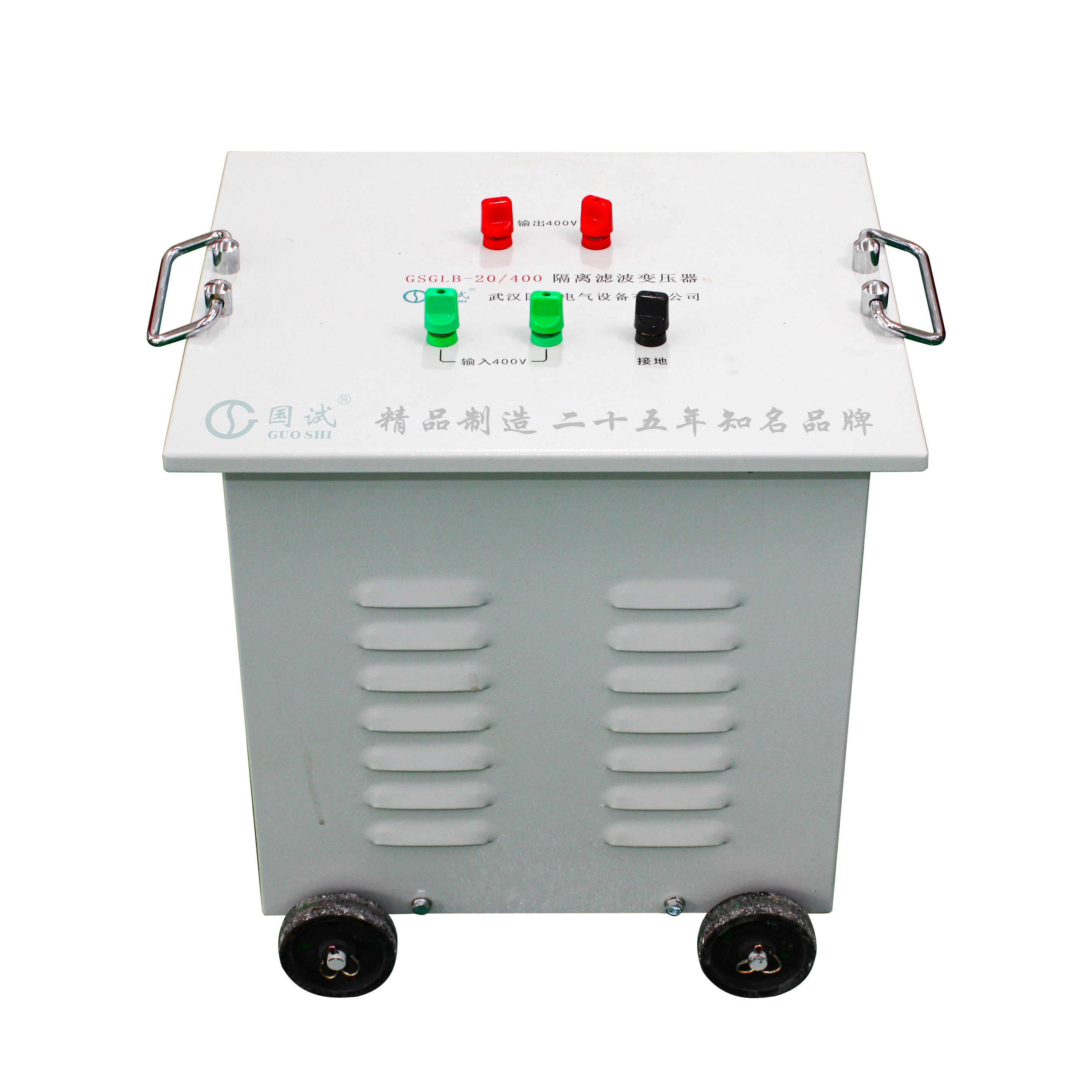

3	滤波器	1个

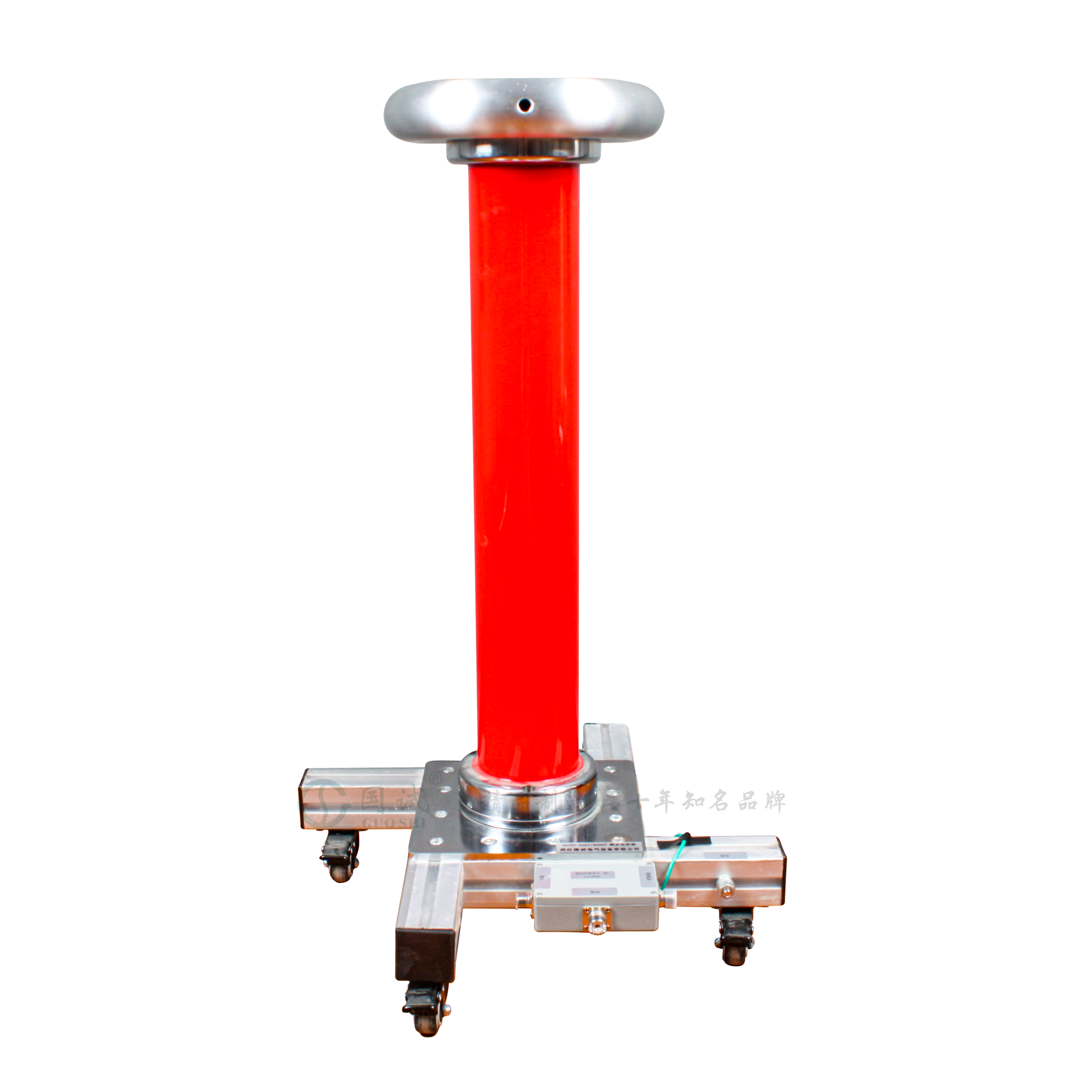

4	高压分压器	1个
5	高压保护电阻	1个
6	连接线（高压、低压）	1跟
7	电源线	1根
8	合格证，保修卡、说明书、检验报告	各1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
