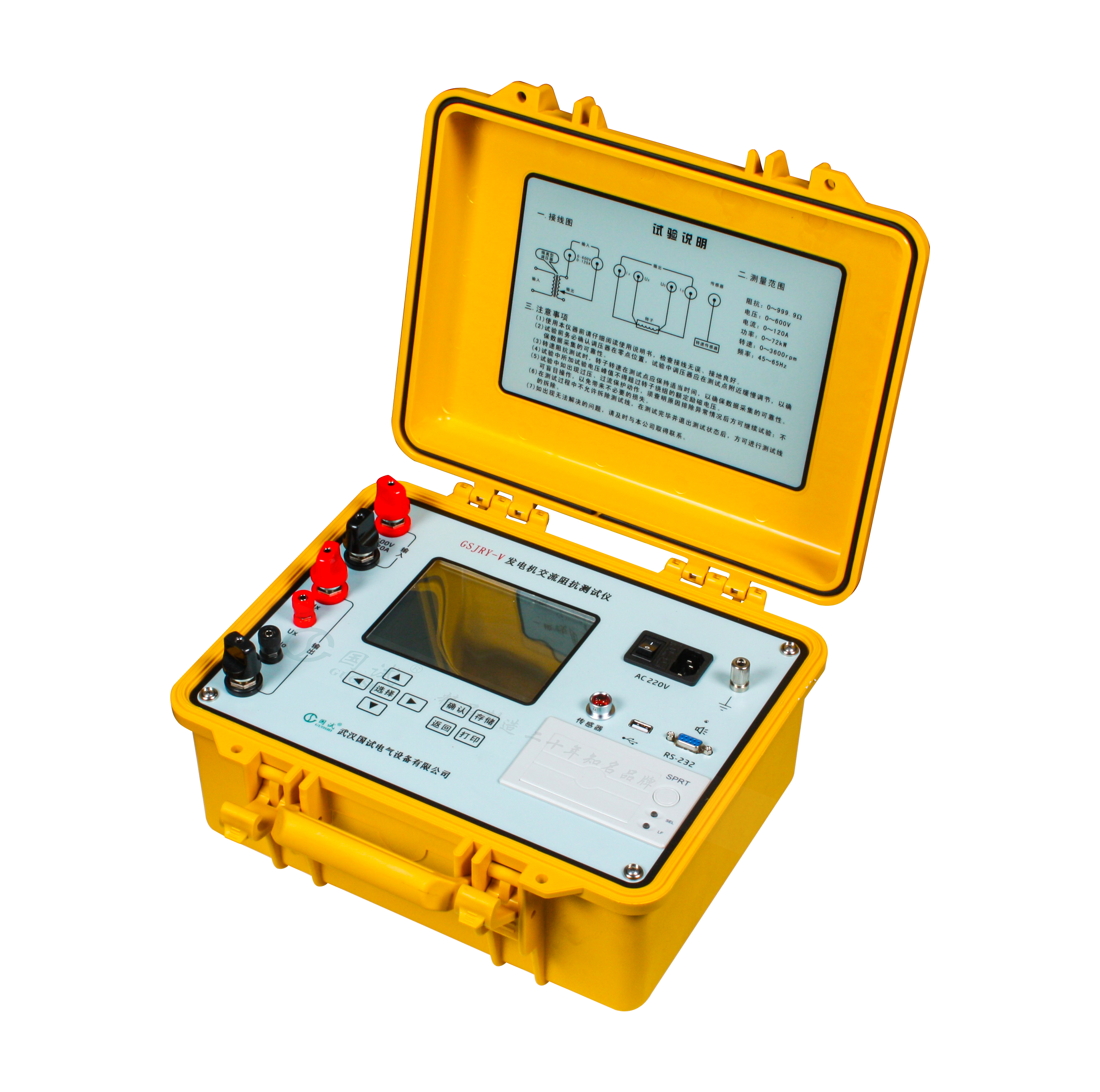

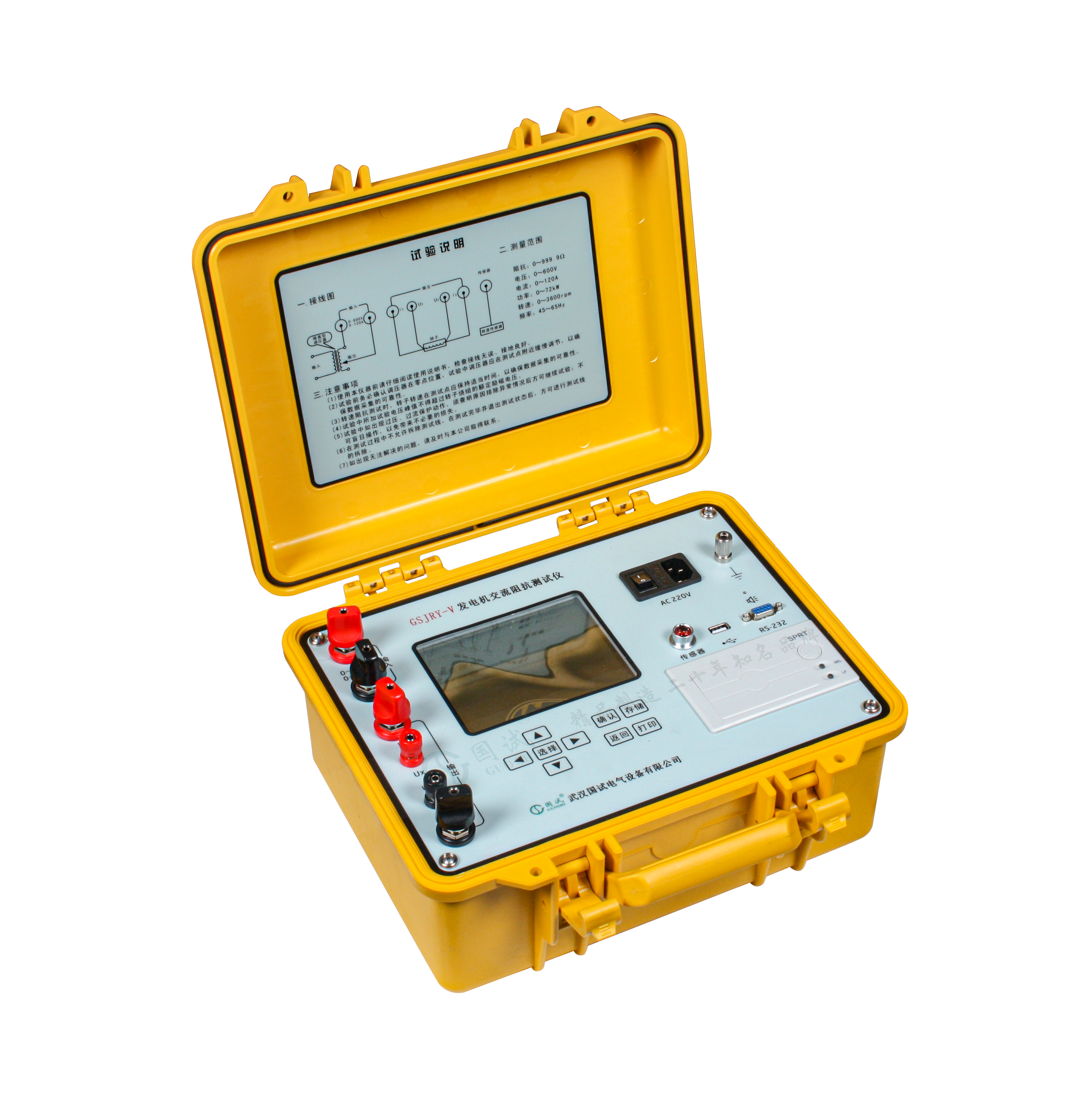

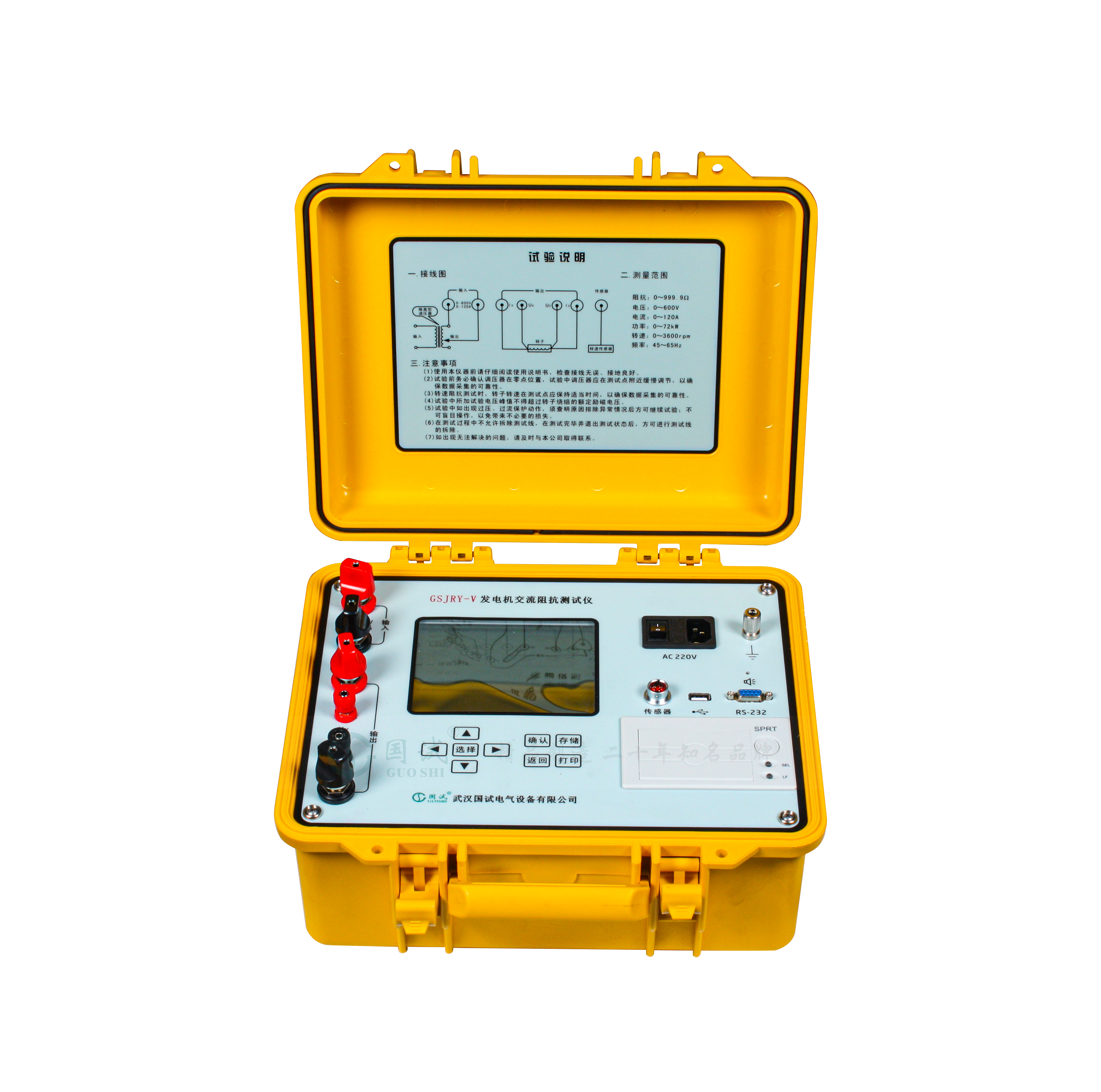

GSJRK-V 发电机交流阻抗测试仪



产品简介 Product Introduction

---



发电机转子交流阻抗测试仪是我公司推出的最新款增强型发电机转子交流阻抗测试仪，该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

参考标准：GB/T 1029-2021《三相同步电机试验方法》
                       JB/T 8446-2013《隐极式同步发电机转子匝间短路测定方法》



产品特征 Product Characteristics

---



1、全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、电流、阻抗、功率、频率、设备编号、时间等）。

2、超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。

3、内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档。

4、具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。

5、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

6、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

7、自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。



产品参数 Product Parameters

---



1、环境条件

温      度：-5°C～40°C

湿      度：<95%（25°C）

海拔高度：<2500m

外界干扰：无特强震动、无特强电磁场

供电电源：200VAC~240VAC，45Hz~55Hz



2、性能指标

交流阻抗          0－6kΩ          0.2级

交流电压          0－600V          0.2级

交流电流          0----120A         0.2级

有功功率          0-----72KW        0.2级

频率                 40---75HZ           0.2级

体积                 415×225×200mm

重量                 5kg



3、绝缘强度

电压、电流输入端对机壳的绝缘电阻≥100MΩ。

工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。



配置清单 Configure The Manifest

---



序 号	名 称		数 量
1	主机		一台
2	测   试   线	红色双芯线X5m=1条	一套
		黑色双芯线X5m=1条
		红色单芯线X1m=1条
		黑色单芯线X1m=1条
		传感器测试线X5m=1条
		红黑鳄鱼护套夹各1个
3	接 地 线		一条
4	电 源 线		一条
5	保险管（3A）		三支
6	打 印 纸		两卷
7	说 明 书		一份
8	测试报告		一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
