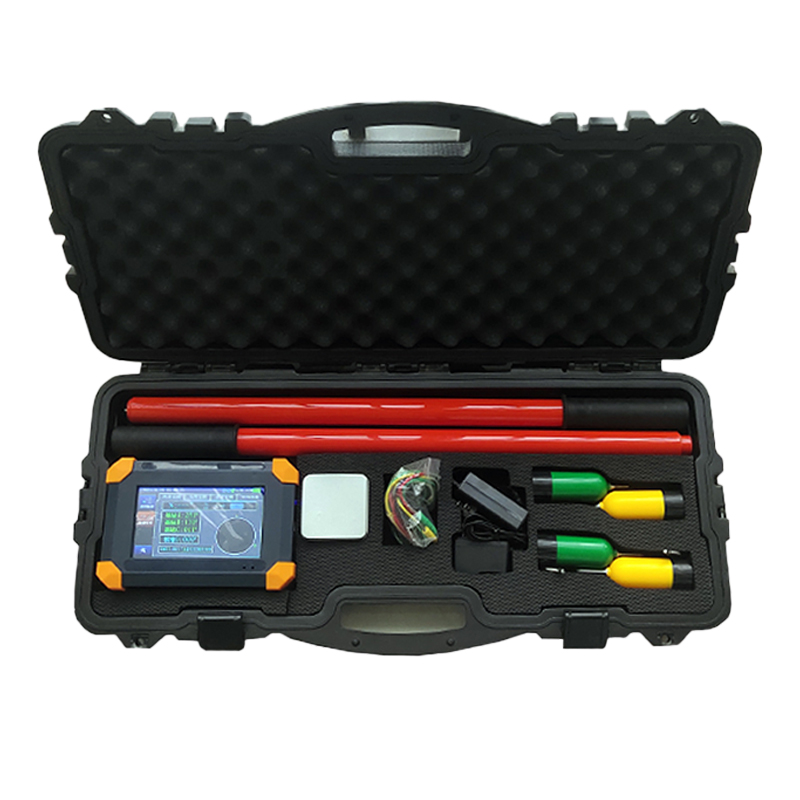

GSNHY-W 互联网无线高压定相系统
线路测试及验证设备
GSNHY-W互联网无线高压定相系统通过物联网技术将城市一次配网的相位数据汇集到云服务端，现场手持定相设备将采样到的相位数据与云服务端的同城数据对比，给出相序标识及对应的相位差值。本仪器具有近程核相、网络定相、无网定相、录波定相功能。
产品简介 Product Introduction
GSNHY-W 互联网无线高压定相系统是本公司全新研制，采用7寸全彩触控屏幕，显示的测量数据、图表更加直观，具有真人语音播报功能。通过物联网技术将城市一次配网的相位数据汇集到云服务端，现场手持定相设备将采样到的相位数据与云服务端的同城数据对比，给出相序标识及对应的相位差值。本仪器具有近程核相、网络定相、无网定相、录波定相功能。
其中录波定相功能，对于环网配电柜的二次带电显示器可直接给出三相线的定相结果，根据录制波形直观的了解线路电压畸变情况。
执行标准：DL/T 971-2017《带电作业用便携式核相仪》
产品特征 Product Characteristics
- 1、新增录波定相功能，可对二次线路直接给出三相线的定相结果，并绘制测量线路的电压波形。
- 2、可跨电压核相，支持接触式核相。
- 3、发射器和接收主机的最大传输视距约100米。
- 4、真人语音提示测量结果。
- 5、采用7寸全彩高清触摸屏。
- 6、同时显示发射器采样的相位、频率、线电压及电量等信息，同时显示2条线路的矢量图、相位差与核相结果。
- 7、连续1小时无操作，仪器自动关机，节省能耗。
- 8、主机内置电压11.1V、容量6000mAH的锂电池组，配置12.6V2A的充电器。
- 9、发射器内置3.7V、容量340mAH的锂电池，配置5V1A电源适配器。
产品参数 Product Parameters
|
项目 |
指标 |
|
相位差准确度 |
误差≤5° |
|
频率准确度 |
±0.1HZ |
|
可跨电压测量范围为 |
5V～550kV |
|
最大传输视距 |
100米 |
|
高压测量时泄漏电流 |
<10uA |
|
手持机功耗 |
<5W |
|
发射器功耗 |
<0.1W |
|
卫星PPS时钟误差 |
<50n秒 |
|
工作温度 |
-35℃~ +45℃ |
|
工作湿度 |
≤90%RH |
|
主机尺寸 |
230mm*150mm*60mm |
|
绝缘杆长度 |
5米 |
配置清单 Configure The Manifest
|
序号 |
数量 |
名称 |
|
1 |
核相主机 |
1台 |
|
2 |
常规发射器（X、Y） |
1对 |
|
3 |
低压发射器（X、Y） |
1对 |
|
4 |
录波测试线 （4根、转接插针4个） |
1套 |
|
5 |
配件盒 （尖头端子2个、接地线2根、自检线2根） |
1个 |
|
6 |
主机充电器DC12.6V2A |
1个 |
|
7 |
发射器充电器5V1A |
1个 |
|
绝缘杆5米 |
2根 |
|
|
仪器保护机箱 |
1个 |
|
|
8 |
说明书 |
1本 |
|
9 |
合格证 |
1份 |
|
10 |
保修卡 |
1份 |
|
11 |
检验报告 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
