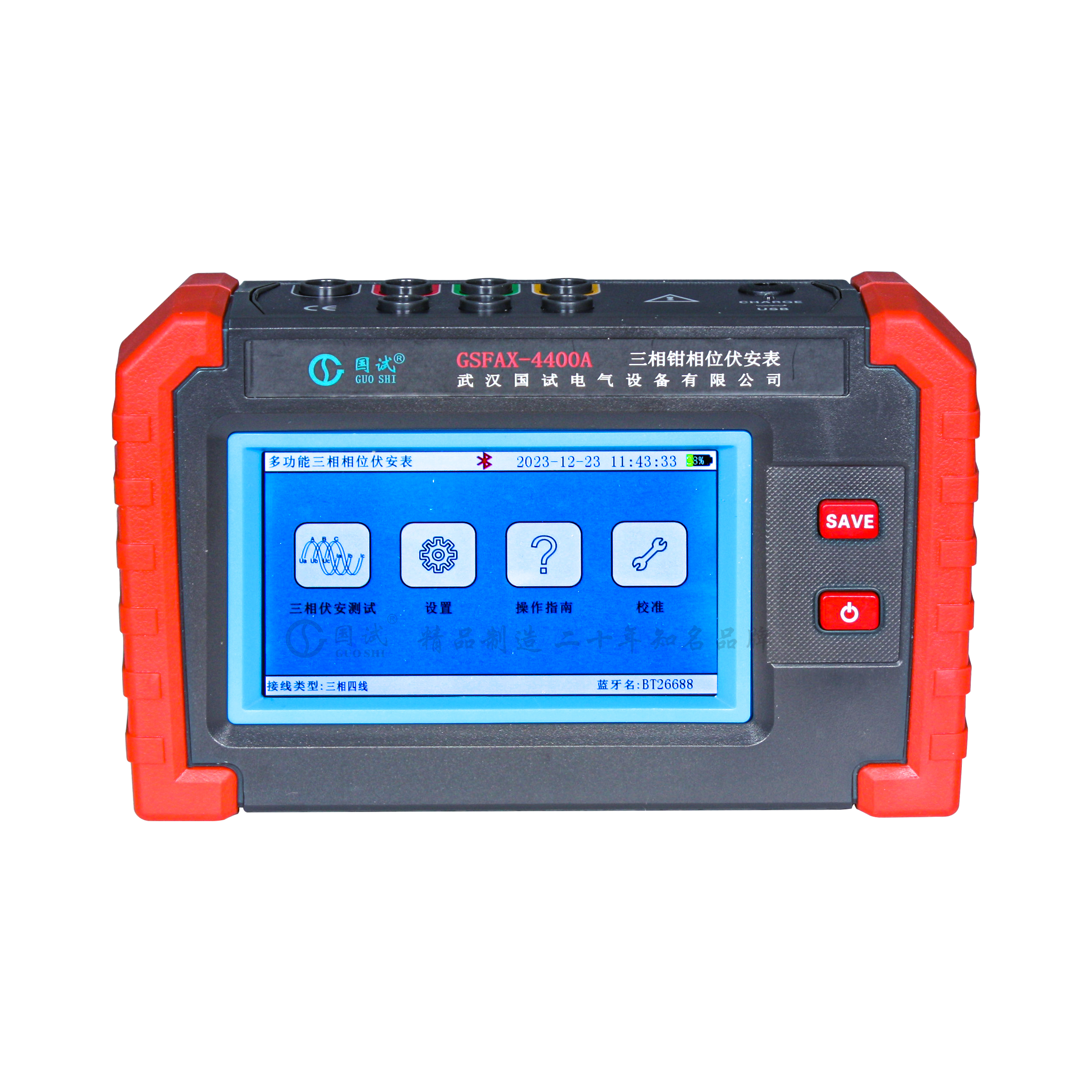

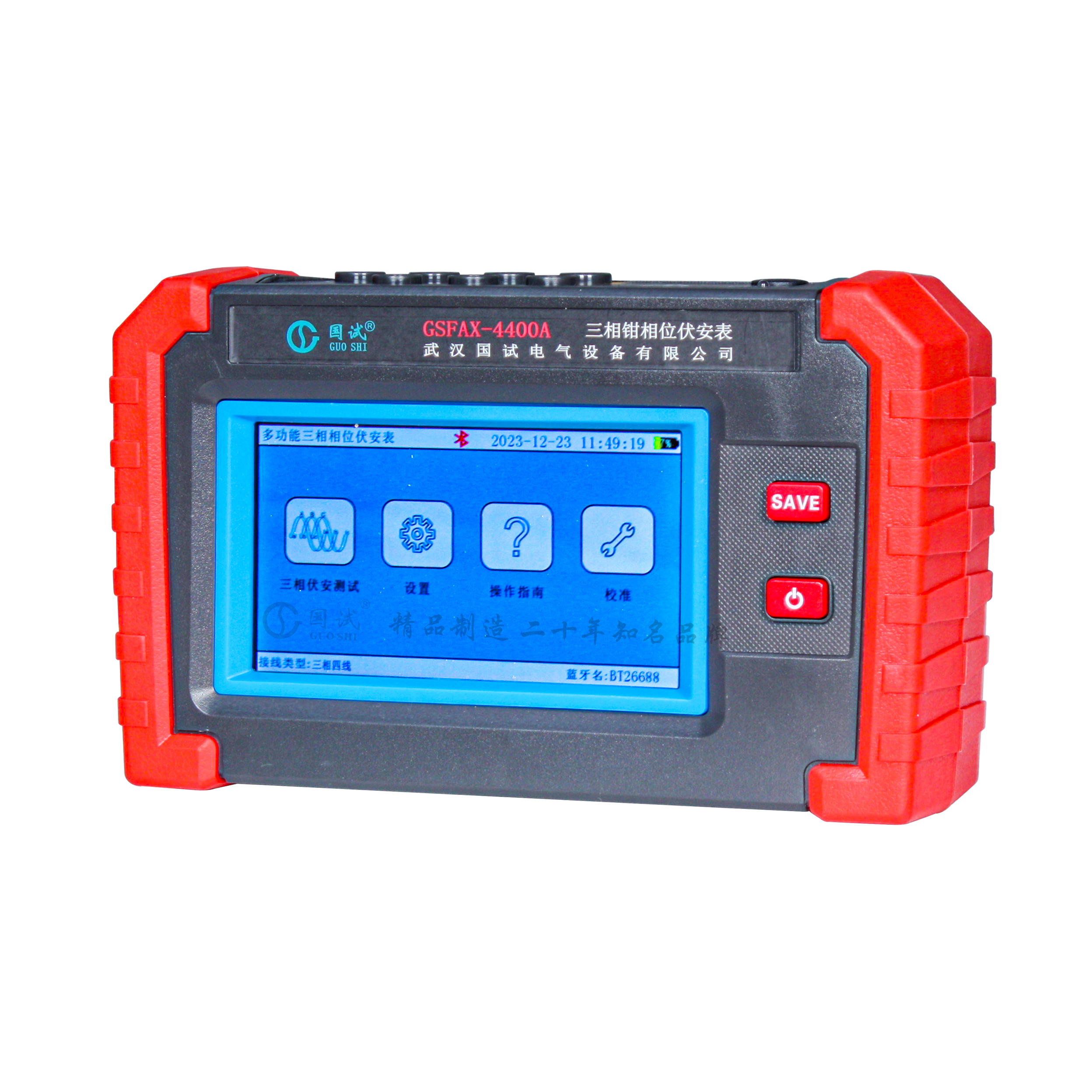

GSFAX-4400 多功能三相相位伏安表（触摸屏）



产品概述 Product Overview

---



GSFAX-4400多功能三相数字相位伏安表是一款触摸屏的多功能仪表，可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率、谐波，并且能够实时显示三相电压和三相电流的矢量图。此外还可以判断三相相序、感性、容性电路，测试二次回路，检查电度表的接线正确与否，检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠。广泛适用于电力、石油化工、冶金、铁路、气象等单位。

GSFAX-4400多功能三相数字相位伏安表由主机与电流钳、电压测试线组成。采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片，所以本仪表具备非常高精度的电参数测量，能够实时显示待测参数的变化，同时具备一键保存数据的功能。



参考标准：GB/T 7676.5-2017《直接作用模拟指示电测量仪表及其附件 第5部分：相位表、功率因数表和同步指示器的特殊要求》



产品特点 Product Features

---



1. 同时测量电压幅值、电流幅值、电压相位、电流相位、电压与电流间相位、频率、功率、有功功率、无功功率，实时显示三相电 压和三相电流的矢量图。可以判断三相相序、感性、容性电路，测试二次回路，检查电度表的接线正确与否，检修线路设备等。
2. 测量精度高，电压、电流精度达0.3级；相位精度达±0.3°；
3. 可单相、两相、三相测量模式；三相四线制与三相三线制测量模式；
4. 测量人员只需接线操作，仪器自动测量，实时更新数据，便于现场分析；
5. 仪器采用完全隔离技术，避免安全事故的发生；
6. 触摸彩屏，中文界面，操作简易快捷，大容量锂电池，USB接口，数据上传功能。



产品参数 Product Parameters

---



1．量程与精度

测量类型	测量范围	精度	分辨率
电压	2V～700V	±0.3%rdg	0.0001
电流	0.001A-20A	±0.3%rdg	0.0001
相位	0°～360°	±0.3°	0.1
频率	45Hz～65Hz	±0.03Hz	0.0001
有功功率	0.002W～14000W	±0.3%rdg	0.0001
无功功率	0.002VAR～14000VAR	±0.3%rdg	0.0001
视在功率	0.002VA～14000VA	±0.3%rdg	0.0001



电流量程	50Hz	50 ± 1Hz
1mA～2mA	±5°（三相三线±7°）	±6°
2mA～20mA	±3°	±3°
20mA～0.3A	±1°	±1°
0.3A～3A	±0.5°	±1°
3A～20 A	±0.3°	±1°



2．其他技术规格

电    源	DC 7.4V 5200mAH可充电锂电池
功能选项	触摸屏选择
显示模式	5寸触摸彩屏
LCD尺寸	108mm×65mm
主机尺寸	210mm×129mm×68mm
质    量	主机：约870g；整机：约2000g（含包装箱）

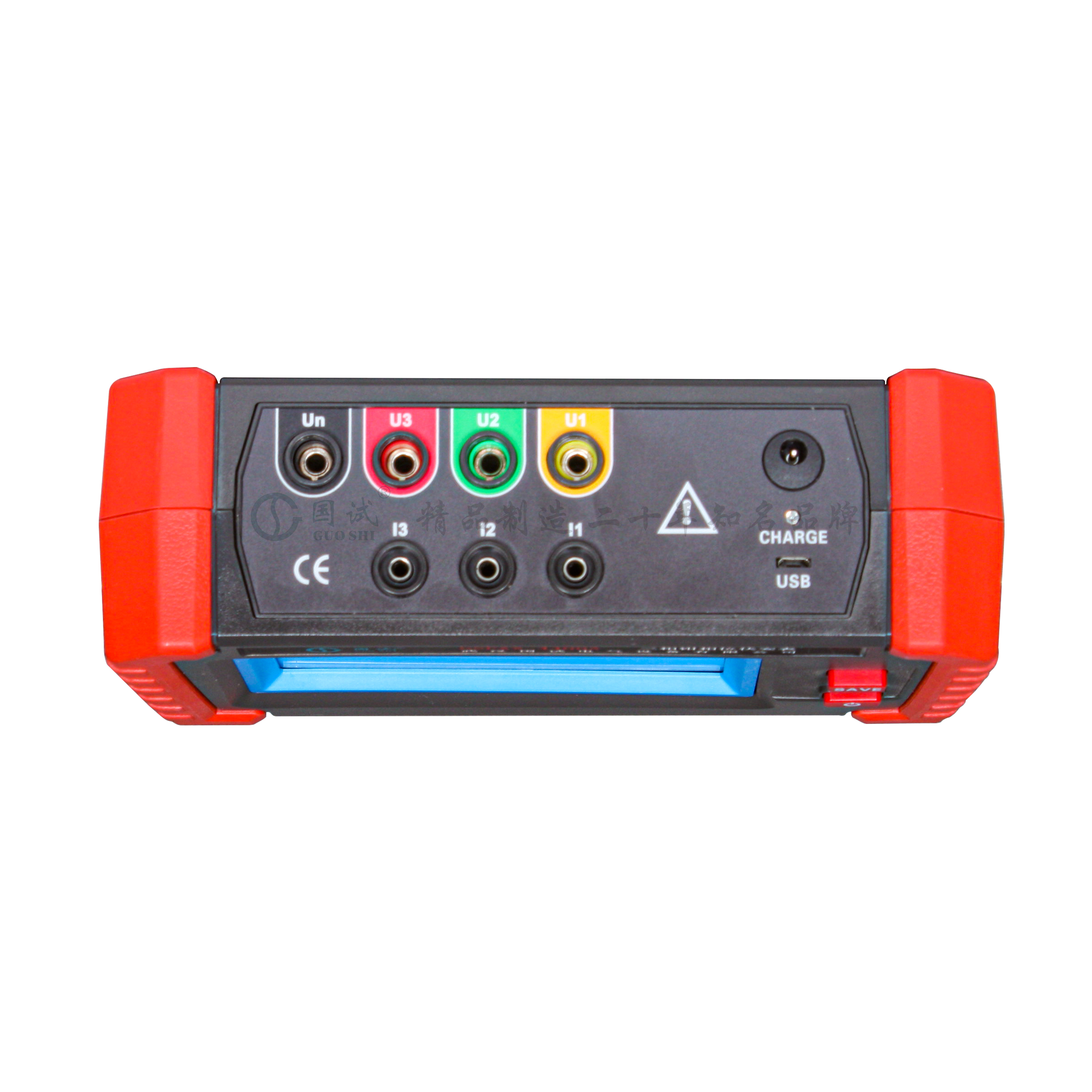

测 试 线	黄、绿、红、黑色电压测试线，各1根
电 流 钳	钳口尺寸φ8mm，3个
数据存储	1000组。
数据查阅	有
数据上传	USB接口，测试记录数据上传计算机，可导出为Excel格式。
电池电压	电池电量指示显示，电池电压低于10%时提醒及时充电
自动关机	开机后15分钟无操作自动关机，关机前提醒关机
工作时间	充满电时，持续工作时间12小时
功    耗	工作（背光为50）：320mA；
工作条件	温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝
存储条件	温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
