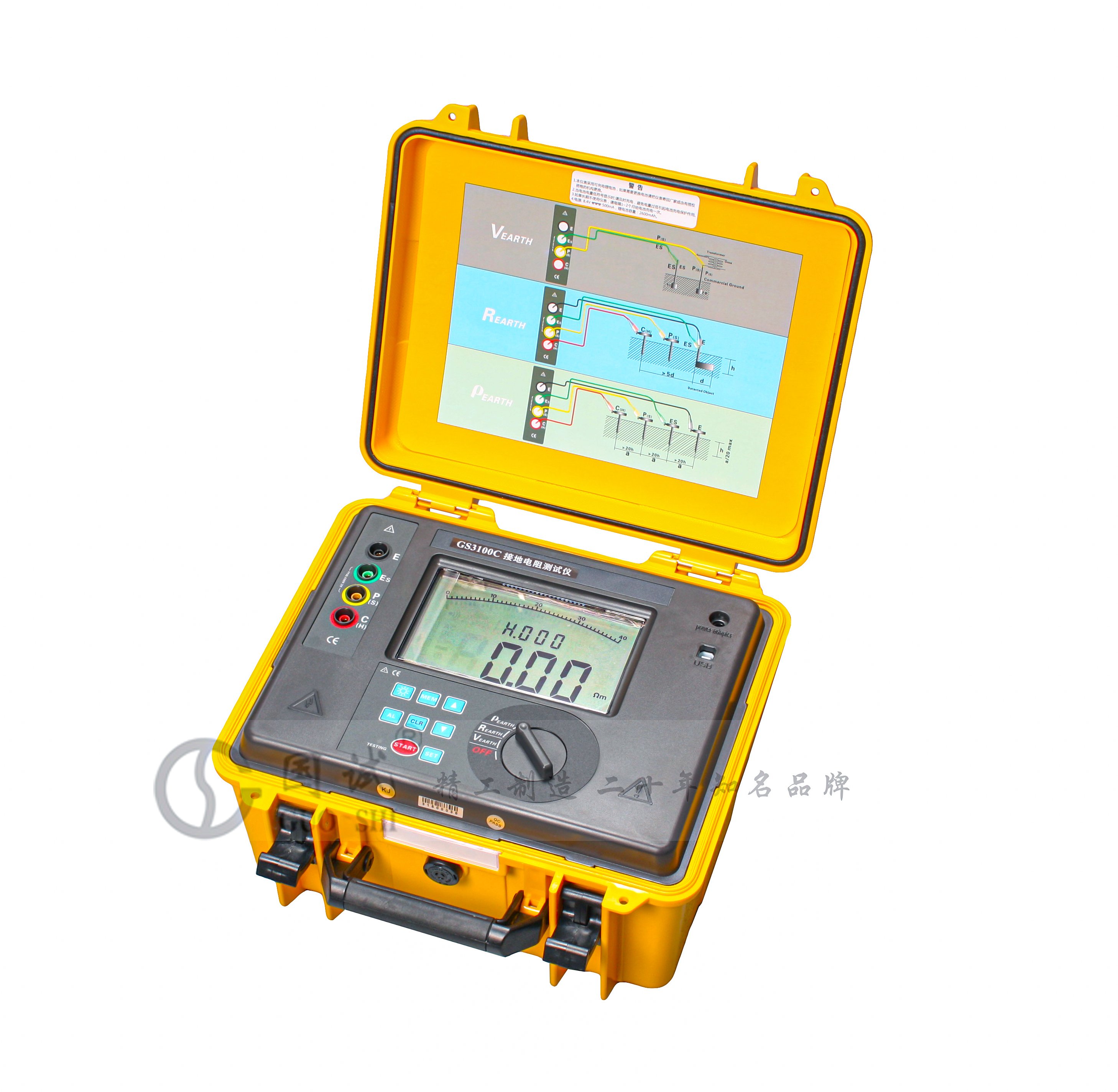

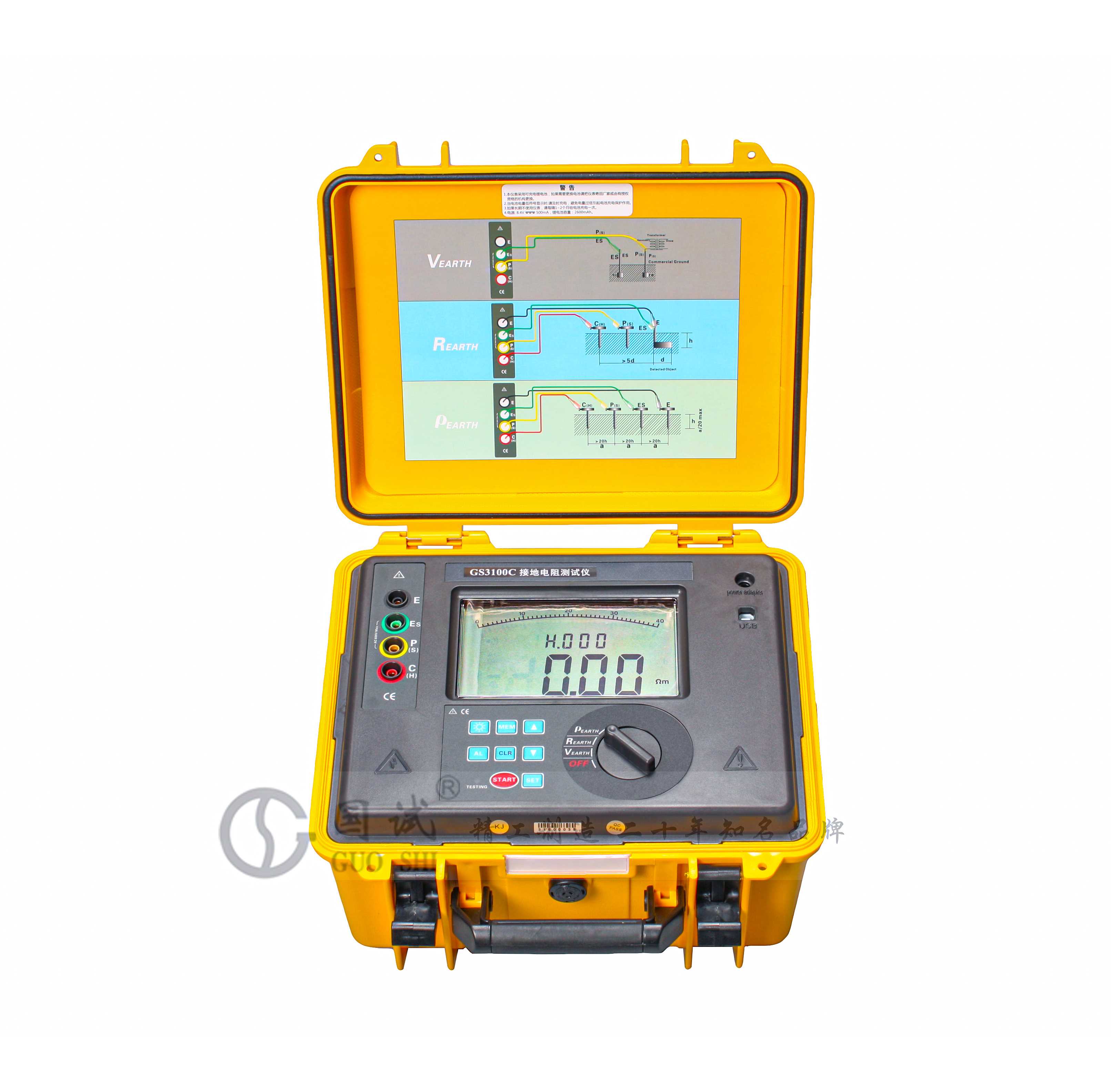

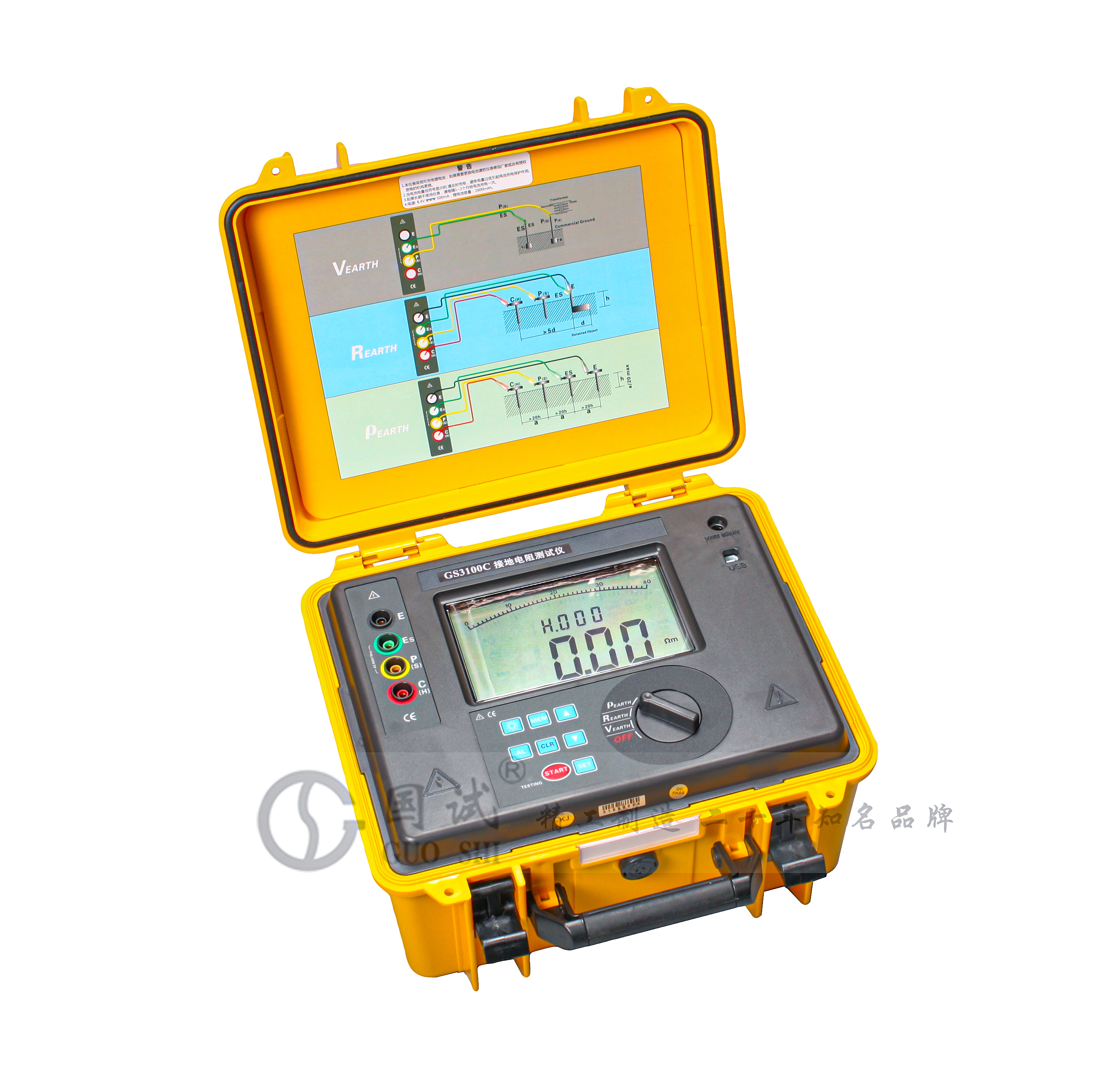

GS3100C 接地电阻测试仪

接地电阻(R)

测量范围：0.00Ω～30.00Ω    分辨力：0.01Ω         精度：±2%rdg±3dgt

测量范围：30.0Ω～300.0Ω    分辨力：0.1Ω          精度：±2%rdg±3dgt

测量范围：300Ω～3000Ω      分辨力：1Ω            精度：±2%rdg±3dgt

测量范围：3.00kΩ～30.00kΩ  分辨力：10Ω           精度：±4%rdg±3dgt

接地电压

测量范围：AC 0.0～600V       分辨力：0.1V           精度：±2%rdg±3dgt

土壤电阻率

(ρ)

测量范围：0.00Ωm～99.99Ωm   分辨力：0.01Ωm

精度：根据R的测量精度而定

(ρ=2πaR；a:1 m～100m；π=3.14)

测量范围：100.0Ωm～999.9Ωm  分辨力：0.1Ωm

测量范围：1000Ωm～9999Ωm    分辨力：1Ωm

测量范围：10.00kΩm～99.99kΩm     分辨力：10Ωm

测量范围：100.0kΩm～999.9kΩm     分辨力：100Ωm

测量范围：1000kΩm～9000kΩm       分辨力：1kΩm

电    源

DC 7.4V 2600mAh 可充锂电池，电池充满约DC 8.4V

测量方法

接地电阻：额定电流变极法，测量电流20mA Max。土壤电阻率：四极法(温纳法)。对地电压：平均值整流

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

测试电压波形

正弦波

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

数据存储

300组

数据保持

保持数据时“HOLD”符号指示

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

LCD尺寸

LCD尺寸128mm×75mm； LCD显示域124mm×67mm

仪表尺寸

高宽厚：280mm×260mm×160mm

质    量

总质量：4765kg(含包装)

测 试 线

红色20m，黑色20m，黄色10m，绿色10m，红色1.6m，黑色1.6m各1条（共6条）

辅助接地棒

4根：φ10mm×150mm

USB接口

具有USB接口，软件监控，存储数据可以上传电脑，保存打印；通讯线1条长1.5m

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

自动关机

开机15分钟后自动关机

过载保护

测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒

干扰测试

自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能，0.00kΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

防护等级

IP65（合上盖子）

电池电压

当电池电压降到约DC 7.2V±0.1V时，电池电压低符号“”显示，提醒及时充电

工作电流

待机: 约20mA(背光关闭)；开机开背光：约45mA(背光关闭25mA)；测量：约100mA(背光关闭)

随机附件

仪表：1件；接地针：4件；测试线：4件；简易测试线：2件；USB通讯线：1根；光盘：1件；仪表包：1件；专用充电器：1件

仪表

1台

工具包

1件

辅助接地棒

4根

标准测试线

4条(红色20m；黑色20m；黄色10m；绿色10m各一条)

简易测试线

2条(红色1.6m；黑色1.6m各一条)

专用充电器

1个

USB通讯线

1条

用户手册/保修卡/合格证

1份
