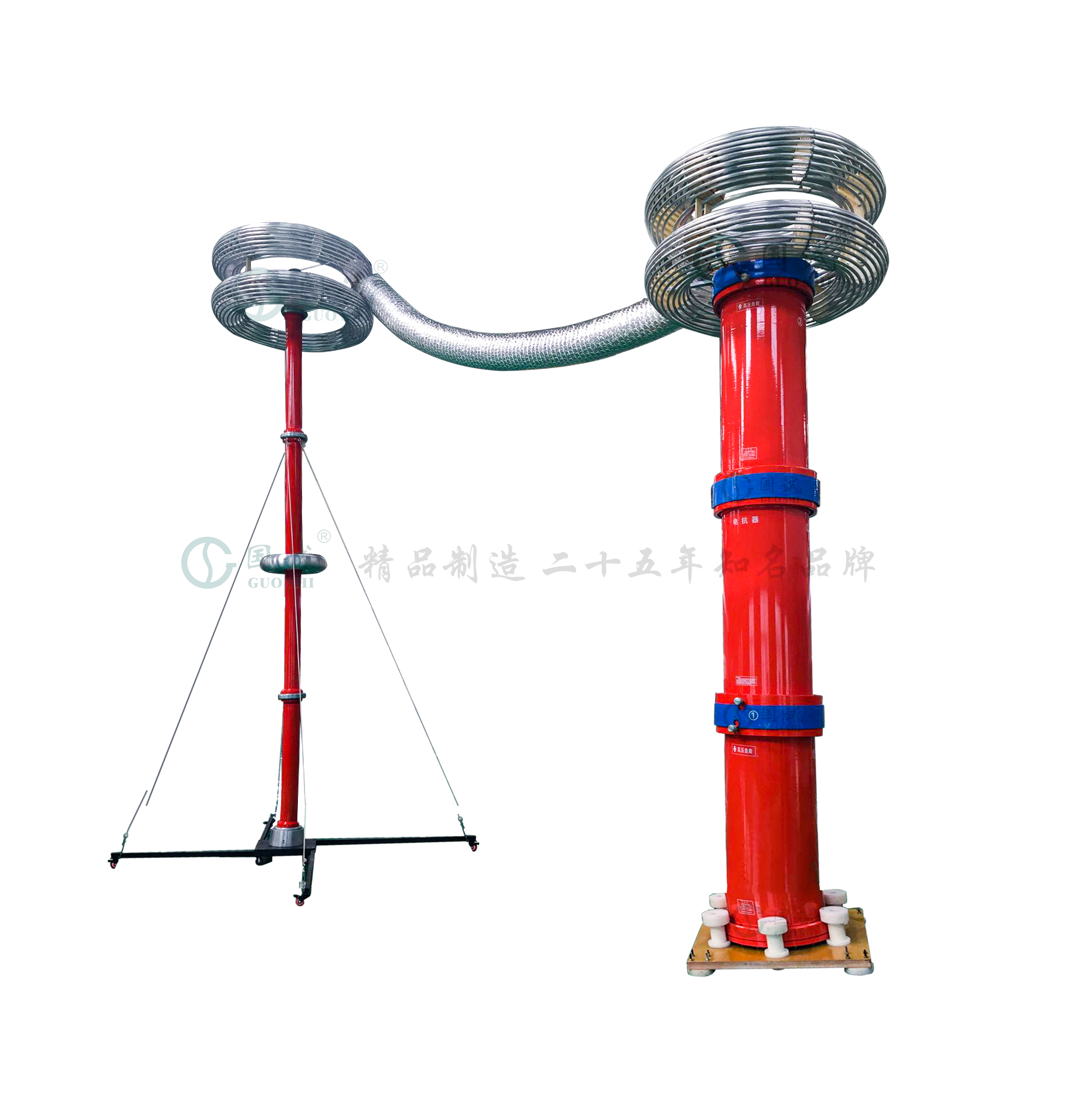

GSBXB-30000KVA/1200KV 调频串联谐振试验装置



该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。

参考标准：

GB 50150-2016《电气装置安装工程电气设备交接试验准》

DL/T596-2021《电力设备预防性试验规程》

DL/T 849.6-2016《电力设备专用测试仪高压谐振试验装置 第6部分：高压谐振试验装置》

DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》

JB/T 9641-2022《试验变压器》

GB/T 1094.6-2011《电力变压器 第6部分：电抗器》

GB/T 311.1-2012《绝缘配合 第1部分：定义、原则和规则》

DL/T846-2016《高电压测试设备通用技术条件》

GB 4793-2024《测量、控制和实验室用电气设备安全技术规范》

GB2900《电工名词术语》

GB4208《外壳防护等级》

GB/T16927-2011《高电压试验技术》



产品特点 Product Features

---



1.充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

2.具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

3. 具备完善的保护功能，如：输入电压保护、过电压保护、短路（过流）保护、击穿闪络保护、零位保护、功率曲线保护、掉电保护、超温保护、冷却风机联动保护、输出电压限制功能保护。



产品参数 Product Parameters

---



1.额定输出电压： 0～1200kV

2.谐振电压波型：正弦波，波形畸变率＜1.0%

3.最大被试品电流:10A

4.最大试验容量30000kVA

5.输出频率： 30～300Hz

6.工作时间：满功率输出下，连续工作时间60min

7.品质因素： 30～90

8.输入工作电源：三相380V±10%，50Hz

9.环境温度：－15℃～+40℃

10.相对湿度：＜90RH%，无凝露状况

11.海拔高度：＜3500m

12.噪声：≤50dB

试验时设备组合方式

设备组合试品	电抗器选择 （7500kVA/300kV 四节）	激励变压器 输出端选择
满足1000kVGIS, (试验电压≤1200kV,试验时间1min)	使用电抗器四节串联	40kV



配置清单 Configuration manifest

---



序号	设备名称	型号及规格	数量
1	变频电源	GSCXB-750kW/380V	1台
2	励磁变压器	GSJLB-450kVA//10kV；30kV/0.4kV	1台
3	高压电抗器	GSDK-7500kVA/300kV	4台
4	电容分压器	GSFRC-1200kV/1000pF	1台
5	串联谐振测试线		1套
6	说明书		1份
7	检验报告		1份
8	合格证		1份
9	保修卡		1份





售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。



图文介绍 Graphic Introduction

---
